ベクトルネットワークアナライザ SV6301A【109990525】

ベクトルネットワークアナライザ SV6301A【109990525】

ハンドヘルドベクトルネットワークアナライザ7インチの静電容量式タッチスクリーンを搭載したハンドヘルドベクトルネットワーク...
メーカー名：
型番：
109990525
品質ランク：
M1
数量

自社在庫数
1個
（ 2024/12/12 08:50 現在）

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期：
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
￥119,999.00
(税込￥131,998.00)

こちらからもご購入いただけます

箱
1 個以上
¥138,717.03
(税込 ¥152,588.73)
確認する

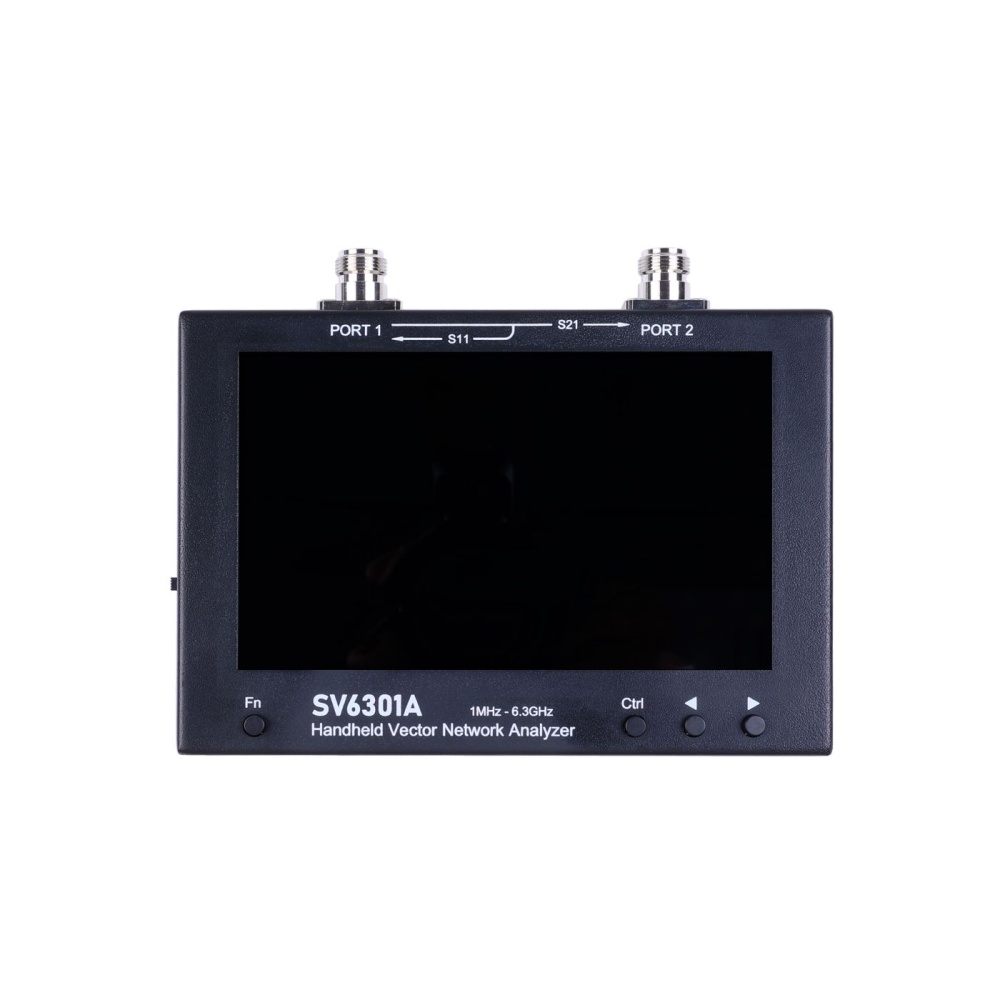

ベクトルネットワークアナライザ SV6301A【109990525】の概要

ハンドヘルドベクトルネットワークアナライザ


7インチの静電容量式タッチスクリーンを搭載したハンドヘルドベクトルネットワークアナライザ(VNA)です。1MHz～6.3GHzの広い周波数範囲に対応し、正確なS11およびS21の測定が可能です。さらに、ユーザーフレンドリーなインターフェースで、CE、FCC、RoHSによって認定されています。

●特長

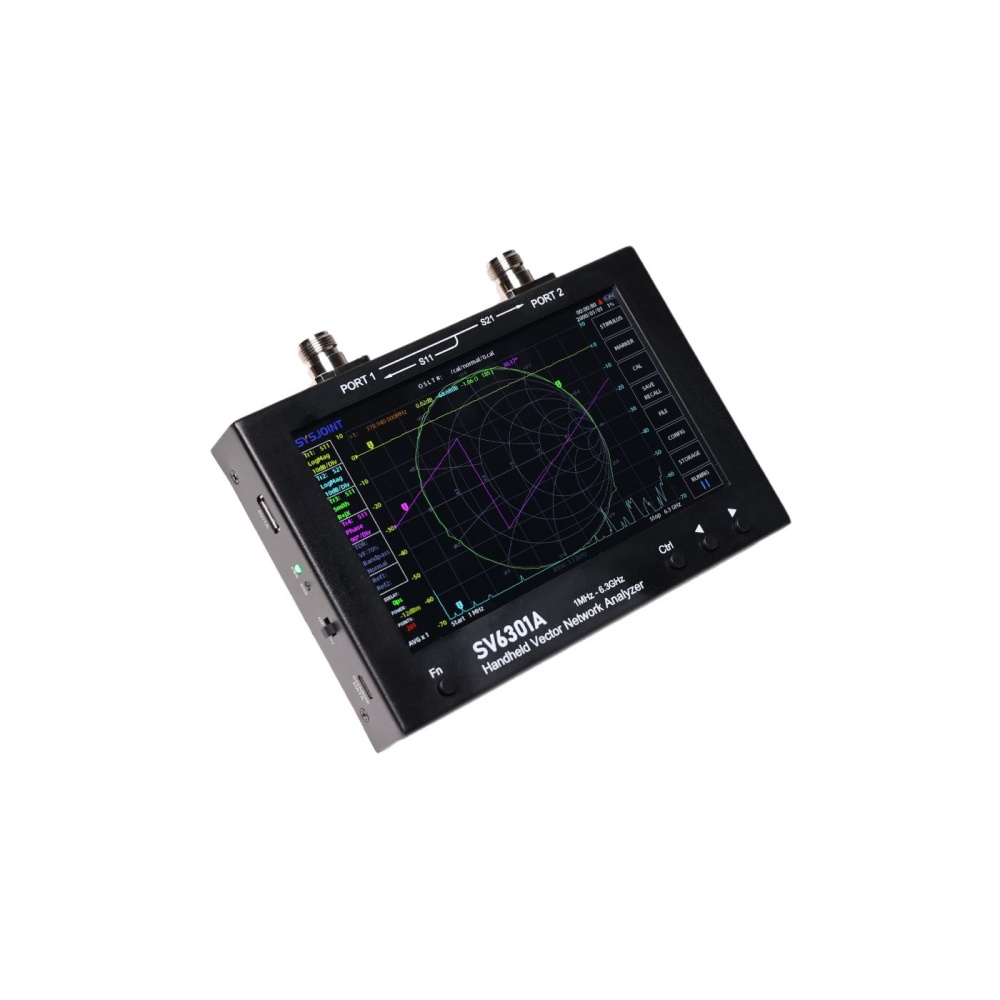

・7インチのIPS LCD静電容量式タッチスクリーンを搭載
・ダイナミックレンジは、3GHz未満では75dB(S21)と50dB(S11)、3GHzを超えると65dB(S21)と40dB(S11)
・25MHzを超える周波数で1秒あたり500ポイントの高速スキャンを実現
・8GBのストレージを内蔵し、TFカード拡張をサポート

●仕様

周波数範囲1MHz～6.3GHz
RF電源出力－40dBm～－10dBm(ステップ：1dB)
RFコネクタN型メス(N-to-SMAアダプターが付属)
RF電源入力－100dBm(max)(DC＜5V)
周波数精度±1ppm以下
周波数ステップ10kHz(min)
S21ダイナミックレンジ175dB(＜3GHz)、65dB(＞3GHz)
S11ダイナミックレンジ150dB(＜3GHz)、40dB(＞3GHz)
スイープポイント1001(101～1001まで設定可能)
スイープ速度500ポイント/s (f ＞25MHz)
IFBW12.5kHz(デフォルト)/6.25kHz/3.12kHz/1kHz/300Hz/100Hz/30Hz
スムージング算術平均(平均回数：1～25)
トレースデータトレース ×4、レファレンストレース ×2、TDRトレース ×1
校正状態の保存18(校正内容は内蔵メモリカードに保存可能)
ストレージ容量8GB(TFカード)
画面7インチIPS液晶(解像度：1024×600)
動作モード静電容量式タッチ、物理ボタン
スクリーンショットオンデバイス
消費電力6.5W
バッテリー寿命3時間(明るさ50%)
バッテリー18650リチウム電池(3.6V/3350mAh ×2)
充電、データポートUSB Type-C
充電電圧4.7V～5.5V(5V/2A推奨)
USB電源出力5V/1A
寸法190mm×130mm×30mm(RFコネクタを除く)
シェル材質鉄
重さ1.2kg(付属品/パッケージ込で1.7kg)
動作温度0℃～＋45℃

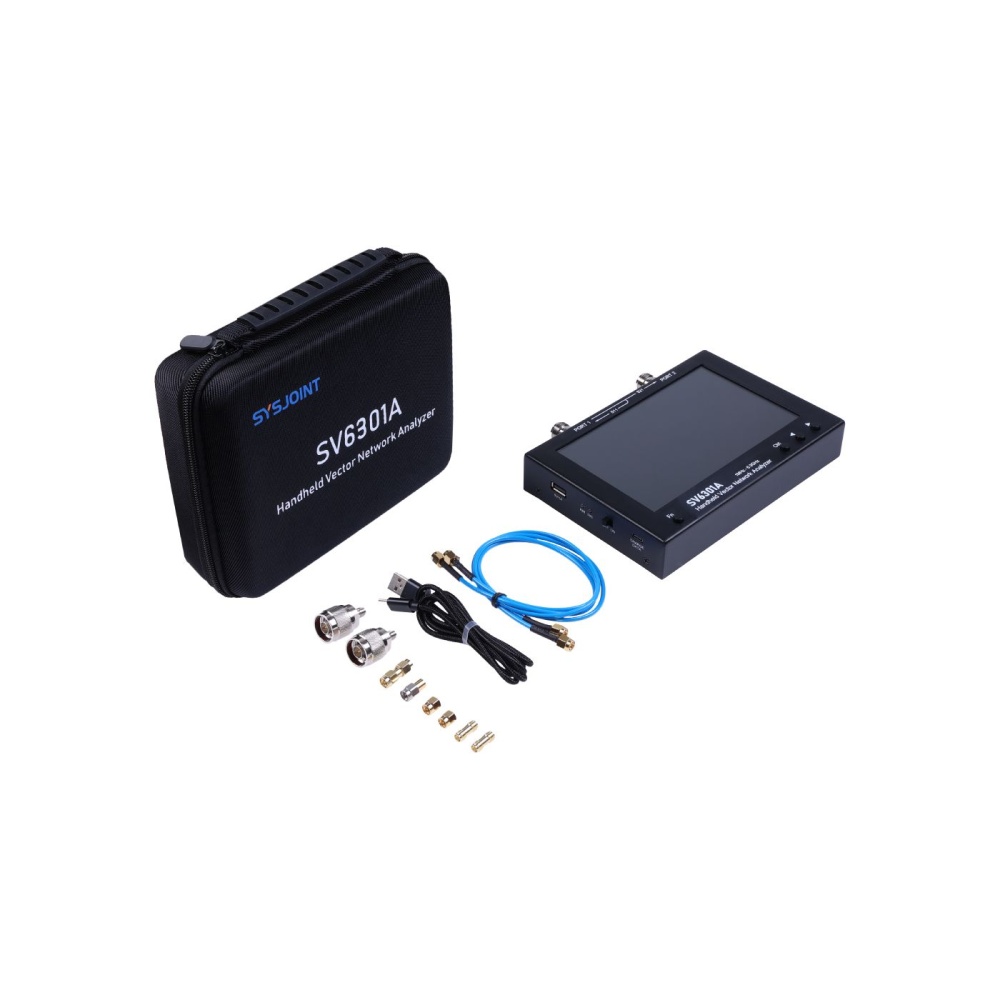

【セット内容】
・SV6301A(8GBメモリーカード、18650電池 ×2内蔵) ×1
・SMAオープン校正ピース ×1
・SMAショート校正ピース ×1
・SMA荷重校正ピース ×1
・N-SMAアダプター ×2
・SMA-KKアダプター ×2
・SMA-JJアダプター ×1
・60cm SMA-JJ SS405同軸ケーブル ×2
・USB Type-Cケーブル ×1
・収納バッグ ×1
