M5Stack用STM32搭載 4チャンネルリレーモジュール V1.1-13.2【M5STACK-M121-V11】

M5Stack用STM32搭載 4チャンネルリレーモジュール V1.1-13.2【M5STACK-M121-V11】

メーカー名:
型番:
M5STACK-M121-V11
品質ランク:
M1
数量

自社在庫数
10
2024/03/03 21:37 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥1,569.00
(税込¥1,725.00)

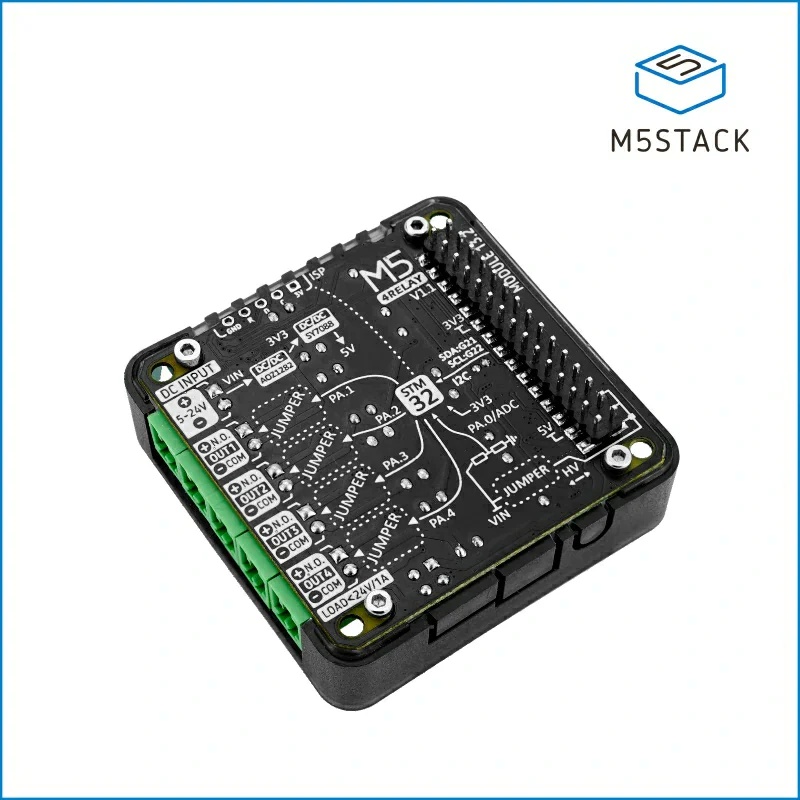

M5Stack用STM32搭載 4チャンネルリレーモジュール V1.1-13.2【M5STACK-M121-V11】の概要

4チャンネルで24Wまで対応できる汎用リレーモジュール

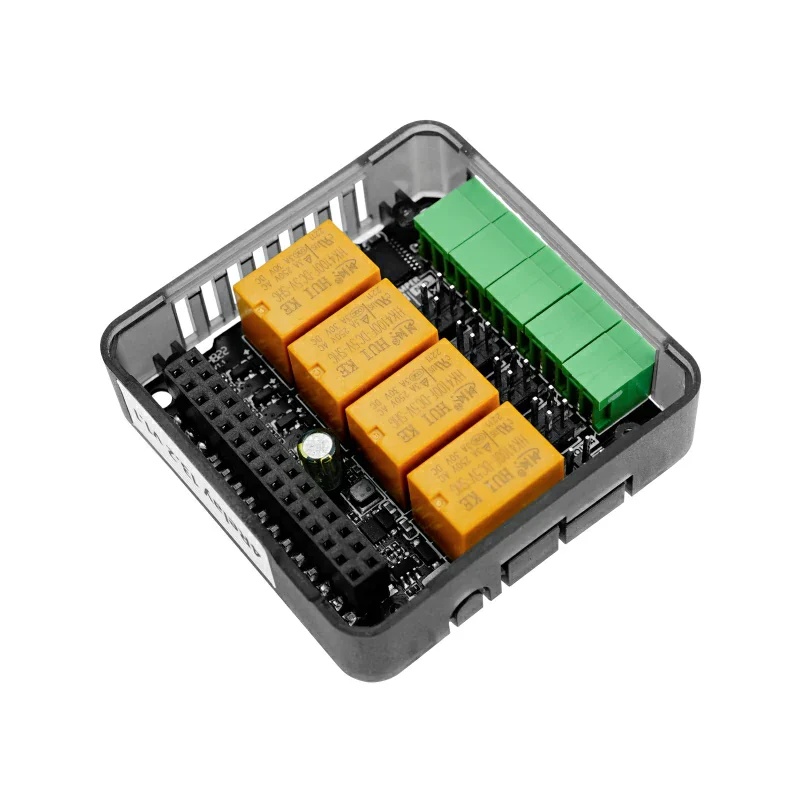

本製品は、回路制御を簡素化するために設計された汎用リレーモジュールです。オンボードの4チャンネル・メカニカル・リレー(NO、COM)により、DC回路に信頼性が高く効率的な制御を提供します。

I2C通信プロトコルを特徴とする本製品は、IOリソースを最適化し、プロジェクトへのシームレスな統合を保証します。便利なジャンパーキャップ設計により、ユーザーはアクティブとパッシブのリレーモードを簡単に切り替えることができ、さまざまな回路要件に対応できます。

本製品はDC回路スイッチング用に特別に設計されており、4チャンネルで24W(DC24V@1A)の最大負荷容量を提供します。また、外部電源電圧検出機能とコントローラーへの電源供給用DCDC回路を内蔵しており、全体的な安全性と安定性を高めています。

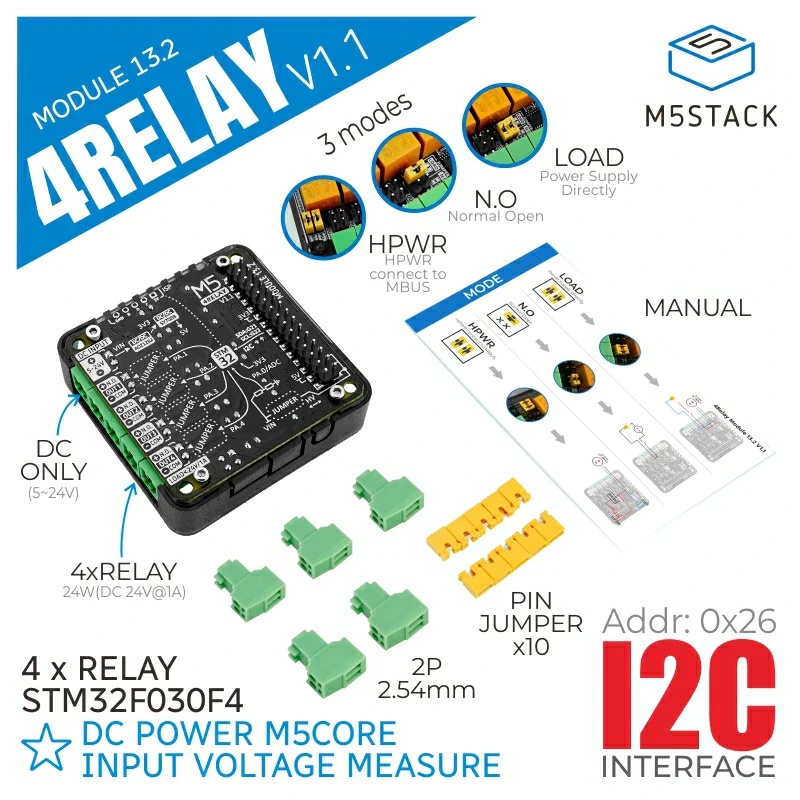

●特長

・STM32G030F6 32ビット Cortex-M0+ CPU
・I2C通信(アドレス:0x26)
・4リレー制御、最大負荷容量24W(DC24V@1A)
・2つの動作モードをサポート(アクティブおよびパッシブ)
・電圧検出
・Arduino、UIFlow、その他のプログラミングプラットフォームに対応

●仕様

コントロールチップSTM32F030F4
通信インターフェースI2C(アドレス::0x26)
動作モードアクティブコントロール/パッシブコントロール
リレー 4(COM, NO端子)
電源入力DC5V-24V
最大負荷4 channels max. 24W (DC24V@1A)
リレー端子2.54-2P
製品寸法 54×54×13.2mm
パッケージ寸法 95×65×25mm
製品重量33.2g
パッケージ重量63.7g

【内容物】
・4リレーモジュール13.2 V1.1 ×1
・配線端子 2.54mm-2P(緑) ×4
・ピンジャンパ ×10
・配線説明書 ×1
