XP68-07-25
PLCC68 Spartan-7 FPGAモジュール
マルツコード：
M2786-722
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/02 06:05 現在）

納期：
4営業日程度
数量
1個以上
￥37,500.00
(税込￥41,250.00)

PLCC68 Spartan-7 FPGAモジュール【XP68-07-25】

の概要

●特長

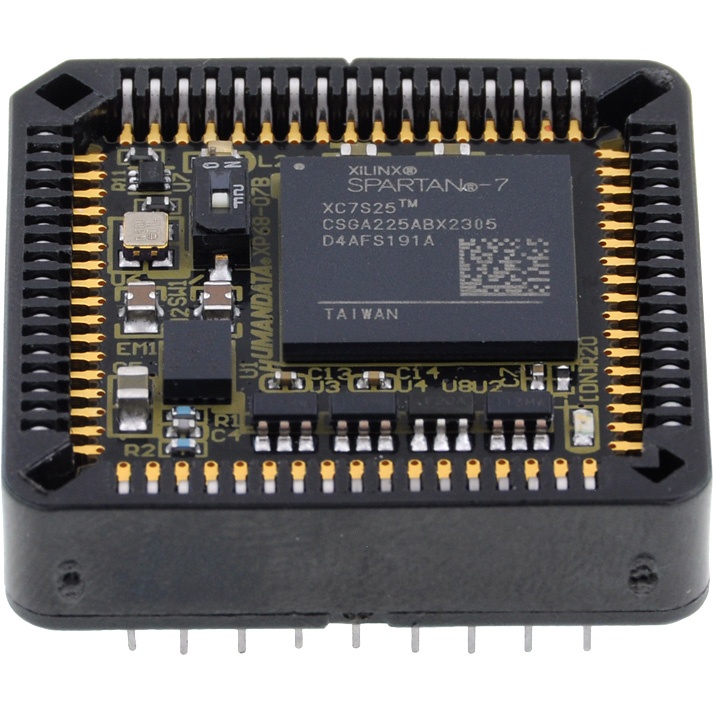

・XP68-07は、AMD社の高性能FPGAである、Spartan-7をPLCC 68PINサイズに変換し、ICソケットに実装を可能としたFPGAモジュールです。ICソケットを用いれば、2.54mmピッチのユニバーサル基板に実装が可能です。I/Oは2つのバンクにそれぞれ25本、合計50本のI/Oを使用可能です。プログラミング用にJTAGピンが引き出されています。

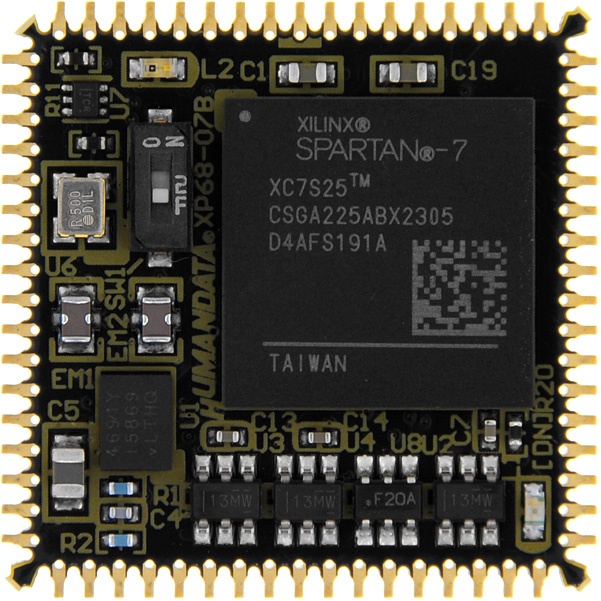

・FPGA : Spartan-7
　－XC7S25-1CSGA225Iを搭載
・3.3V単一電源動作
　－1.8V, 1.0Vをボード内で生成I/O用電源(VCCO)を分離(VIOA、VIOB)コンフィギュレーション用リセット回路搭載電源シーケンサ搭載(投入時)
・50本のI/Oを外部引き出し
・コンフィギュレーションROM搭載 : MT25QL128(Micron, 128Mbit)
・オンボードクロック : 50MHz(外部供給可能)
・汎用LED×1
・ステータスLED : CONF_DONE(緑)
・JTAGポートをモジュールピンに引出し
・8層基板
・ICソケットに実装可能な基板サイズ 25.3mm×25.3mm
　※ICソケットは底が平面または、ヒューマンデータ社推奨品をご使用ください。
・RoHS指令対応
・PLCC68シリーズはデバイスのピンをそのまま変換しています。デバイスと同じように扱って下さるようお願いいたします。
