ACM-501L-105
Cyclone10 GX FPGAボード
マルツコード：
M2786-723
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/03 07:13 現在）

納期：
4営業日程度
数量
1個以上
￥154,500.00
(税込￥169,950.00)

Cyclone10 GX FPGAボード【ACM-501L-105】

の概要

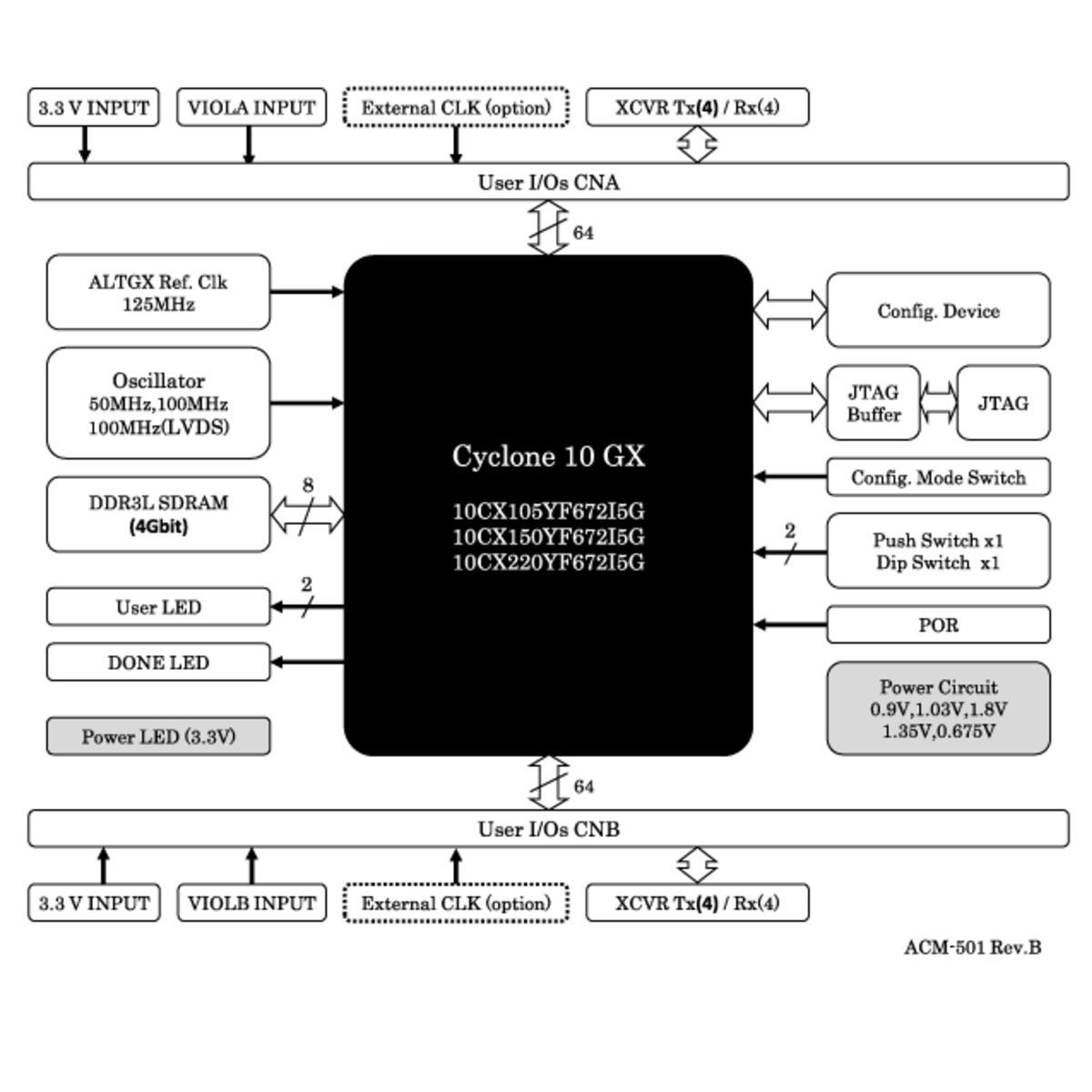

●特長

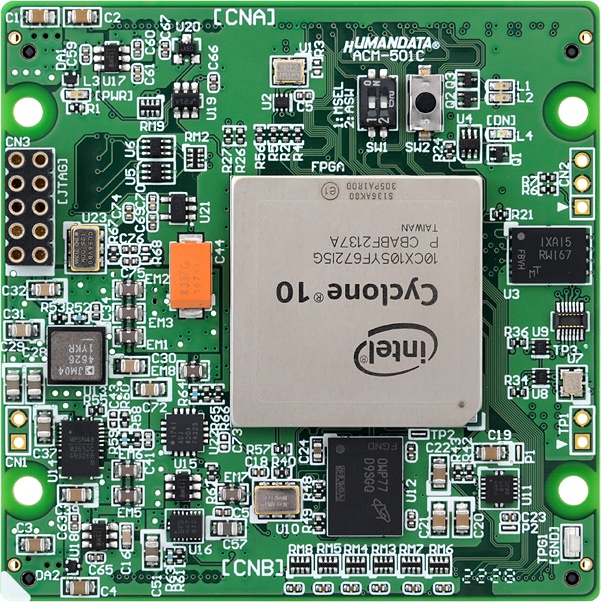

・ACM-501L-105は、Intel社の高性能FPGAである、Cyclone 10 GXを搭載した、FPGAボードです。Cyclone 10 GXの評価や試作にご活用いただけます。

・Intel社 Cyclone 10 GX FPGA 10CX105YF672I5Gを搭載
・3.3V単一電源 1.8V, 0.9V, 1.03V, 1.35V, 0.675Vをボード内で生成
　※I/O用電源(VIOLA/VIOLB)はCNA, CNBから供給する必要があります
・コンフィギュレーションROM : MT25QU256
・オンボードクロック : 50MHz, 100MHz
　－外部供給可能
・高速トランシーバー評価可能
　－Tx/Rxペアを各コネクタに引き出し
　－CNA : Txペア/Rxペア 各4チャンネル
　－CNB : Txペア/Rxペア 各4チャンネル
　－リファレンスクロック搭載(125MHz)
　－リファレンスクロックをCNA/CNBから供給可能
・高速通信に対応したERF8/ERM8コネクタ(samtec社製)を採用
・DDR3L SDRAM搭載(Micron, 4Gbit)
　－MT41K512M8DA-107:P(512M×8)
・JTAG用コネクタダウンロードケーブル各種
　－USB Blasterなど対応10ピンソケット
・汎用LED×2
・汎用スイッチ×2
　－プッシュボタンスイッチ×1
　－DIPスイッチ×1
・ステータスLED : CONF_DONE(青), POWER LED(赤)
・コンフィギュレーション用リセット回路搭載
・ユーザI/O : 128本(CNA : 64本 / CNB : 64本)
　－CNA、CNBのI/O用電源(VCCOA/VCCOB)は、分離されており、それぞれ外部から供給する必要があります。1.2V, 1.25V, 1.35V, 1.5V, 1.8Vまでの電圧をサポートしています。
　－全てのI/OがLVDS対応ではありません
　－各I/O規格について、FPGAの資料などを元にユーザにて検討をお願いします
・10層基板
・基板寸法 : 65mm×65mm
・RoHS指令対応
