EDX-013-100
USB3.0対応 Spartan-7 USB-FPGAボード
マルツコード：
M2786-726
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/03 09:15 現在）

納期：
4営業日程度
数量
1個以上
￥104,500.00
(税込￥114,950.00)

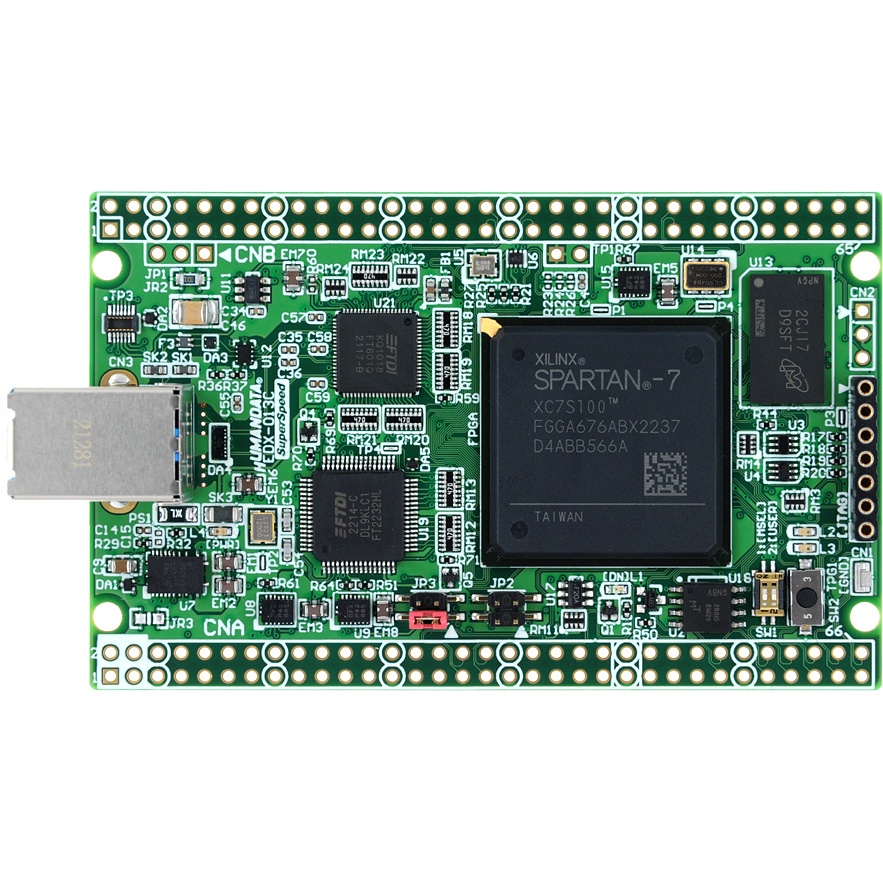

USB3.0対応 Spartan-7 USB-FPGAボード【EDX-013-100】

の概要

●特長

・EDX-013-100はAMD社の高性能FPGAである、Spartan-7を搭載し、USB3.0インタフェースをもつUSB-FPGAボードです。USB3.0にはFTDI社のFT601を搭載しています。またFPGAコンフィグレーションのためにFT2232Hを搭載しています。
・専用コンフィギュレーションソフト"BBC[EDX-013]"により、USBケーブルのみでFPGAのコンフィギュレーションと、コンフィギュレーションROMの書込が行えます。
※JTAG特有の操作には、対応の専用ダウンロードケーブルが別途必要になります。
・AMD社の開発環境なしでコンフィギュレーションが行えますので、検査治具・教育用途などに便利にご利用いただけます。ソースコードを公開していますので、用途に合わせて自由に改造して頂けます。

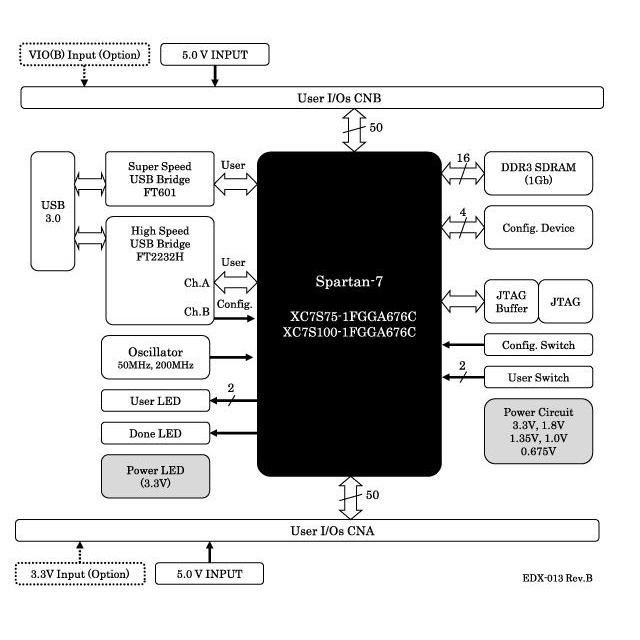

・FPGA: Spartan-7
　－XC7S100-1FGGA676Cを搭載
・USBポートによりPCとUSB通信が可能、FT601によるUSB3.0対応
・USB経由でコンフィギュレーションROMの書込
・USB経由でFPGAコンフィギュレーション
　－JTAG経由でもコンフィギュレーション可能
　－専用コンフィギュレーションソフト"BBC[EDX-013]"を利用可能
・100本のI/Oを外部引き出し
　－CNA : 50本 Vccio = 3.3V
　－CNB : 50本 Vccio = 3.3V(I/O規格の任意電圧を入力可能)
・5.0V電源動作(USBケーブルのみでは動作致しません)
　－3.3V、1.0V、1.8Vをボード内で生成
　－電源シーケンサ搭載(投入時)
・DDR3SDRAM搭載 (Micron, 1Gbit)
・オンボードクロック搭載
　－汎用 : 50MHz、200MHz(LVDS)
　－外部入力可能(CNA/CNB)
・コンフィギュレーションROM: MT25QL128ABA1ESE-0SIT (Micron, 128Mbit)
・汎用スイッチ搭載×2 (DIP×1, Push×1)
・汎用LED搭載×2
・ステータス LED (POWER, DONE)

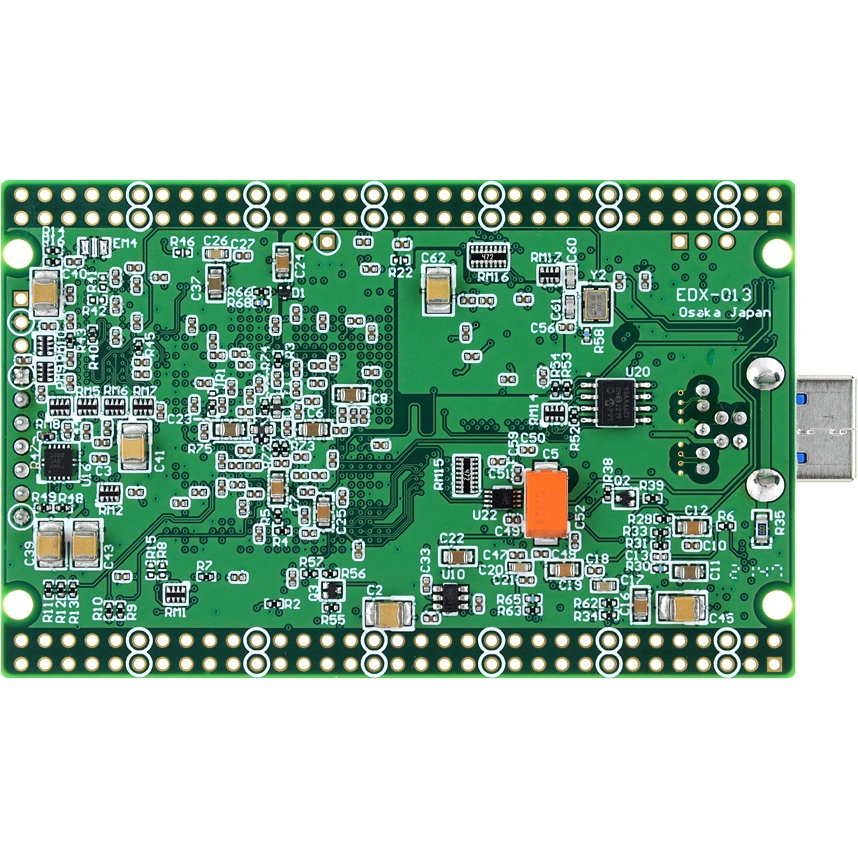

・8層基板を採用
・コンフィギュレーション用リセット回路搭載
・基板寸法 : 54mm×86mm クレジットカードサイズ
・RoHS指令対応

※商品には自習用のテキストやサンプルなどは含まれません

【製品構成】
・EDX-013-100 本体
・USB3.0ケーブル 1.0m
