1018-418B

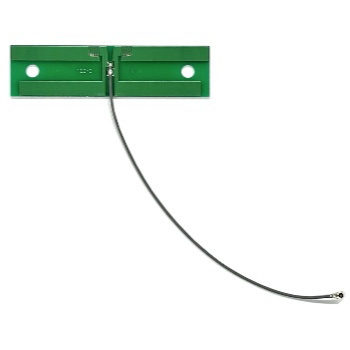

小型基板同軸アンテナ(T16-062-1015)
マルツコード:
M2834-491
品質ランク:
S2
自社在庫数:
25個
2025/05/03 17:56 現在)

出荷予定日:
2025/5/7
数量
1個以上
¥2,900.00
(税込¥3,190.00)
100個以上
¥1,820.00
(税込¥2,002.00)

小型基板同軸アンテナ(T16-062-1015)【1018-418B】

の概要

800-900MHz帯および2GHz帯を対象とした高性能な無指向性ダイポールアンテナ

小型なサイズな為、小型端末への搭載も可能となります。グラウンドプレーンに依存しない設計となっており、高周波コネクタで通信モジュールに接続するだけでアンテナを容易に内蔵化することが可能です。

●特長

・日本国内のセルラーの主要周波数である800-900MHz帯および1.4~2.4GHz帯に対応しています。4G/LTEや920MHz帯のLPWA、特定小電力や、GNSSなど多様な用途に適用可能です。
・長さを77mmに抑えることで、800-900MHz帯の一部の性能を犠牲にしつつも小型化を実現しています。

【用途】
主に、スマートトラッキングデバイスで採用されています。小型GPSトラッカーやペットトラッカーなどの位置情報追跡デバイスに小型基板ダイポールアンテナを組み込み、位置データの送信や追跡、機器の状態監視に活用されています。
その他、物流管理、農業・酪農用端末、LTEルーター・GW、レンタカー・シェアカー・シェアサイクル等のアンテナとして最適です。

●仕様

使用周波数814~960、1428~2690[MHz]
型式λ/2 モノポールアンテナ(GND不要)
利得3dBi以下
指向性無指向性
入力インピーダンス公称50Ω
接栓U.FL
外形寸法L77×W20mm
使用温度範囲-40~+90℃
技適申請用番号T16-062-1015
