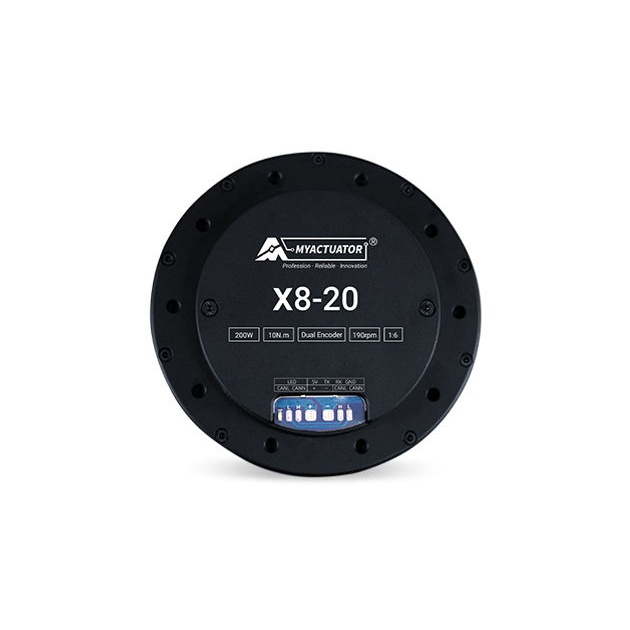

一体型遊星ギヤモータ(X8-20)【RMD-X8-P6-20-C-N】

一体型遊星ギヤモータ(X8-20)【RMD-X8-P6-20-C-N】

メーカー名:
型番:
RMD-X8-P6-20-C-N
品質ランク:
M1
数量

自社在庫数
4
2024/11/15 02:40 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥66,300.00
(税込¥72,930.00)

一体型遊星ギヤモータ(X8-20)【RMD-X8-P6-20-C-N】の概要

遊星ギア方式のサーボモータです。遊星ギアは、太陽ギアを中心に、複数の遊星ギアが自転しながら公転する構造を持った歯車です。変速機における減速などに使用されています。microUSB-Bコネクタで接続するUARTアダプタが付属しており、RS485とCANバスによる通信に対応しています。減速するギア比は6:1で、トルクは10N・mです。

●仕様

ギア比6:1
入力電圧48V
定格出力200W
定格トルク10N・m
定格回転速度190rpm
定格電流5.2A
ピークトルク20N・m
ピーク電流10.5A
効率80%
入力エンコーダー16ビット
出力エンコーダー14ビット
通信方式・ボーレートCAN:1M
RS485:115200/500K/1M/2.5M
アキシャル荷重985N
ラジアル荷重1250N
慣性20kg・cm2
極ペア数20
バックドライブトルク0.4N・m
バックラッシュ10arc-min
重量780g


【関連データ】
データシート、寸法図
