M5STACK-K136
M5StampS3搭載 M5Stack電圧/電流メーター
マルツコード：
M2836-202
品質ランク：
M1
在庫のある営業所( 1営業所 )
自社在庫数：
2個
（ 2025/05/03 15:13 現在）

出荷予定日：
2025/5/7
数量
1個以上
￥5,571.00
(税込￥6,128.00)

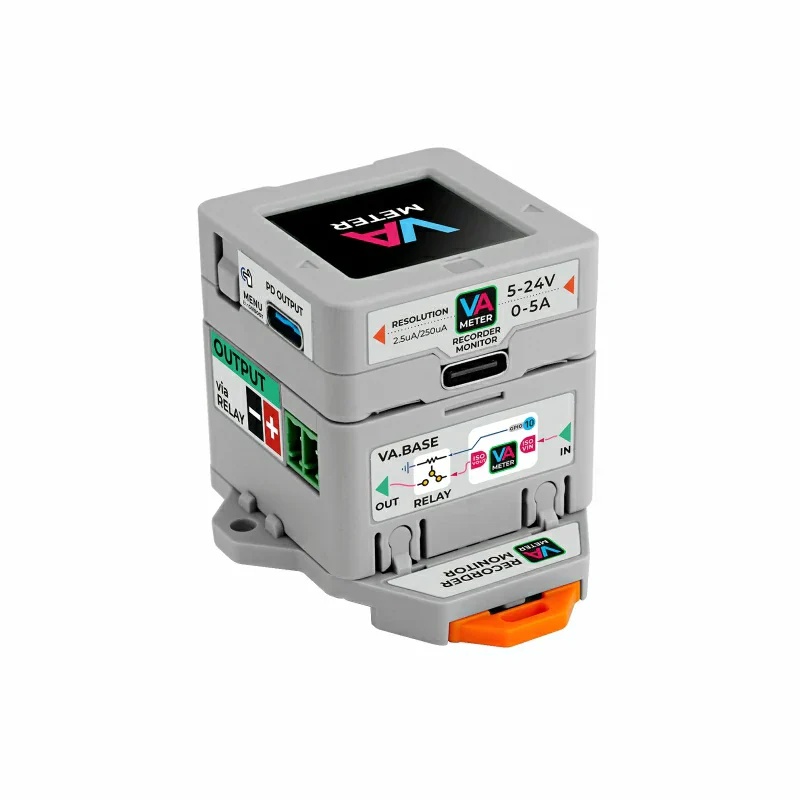

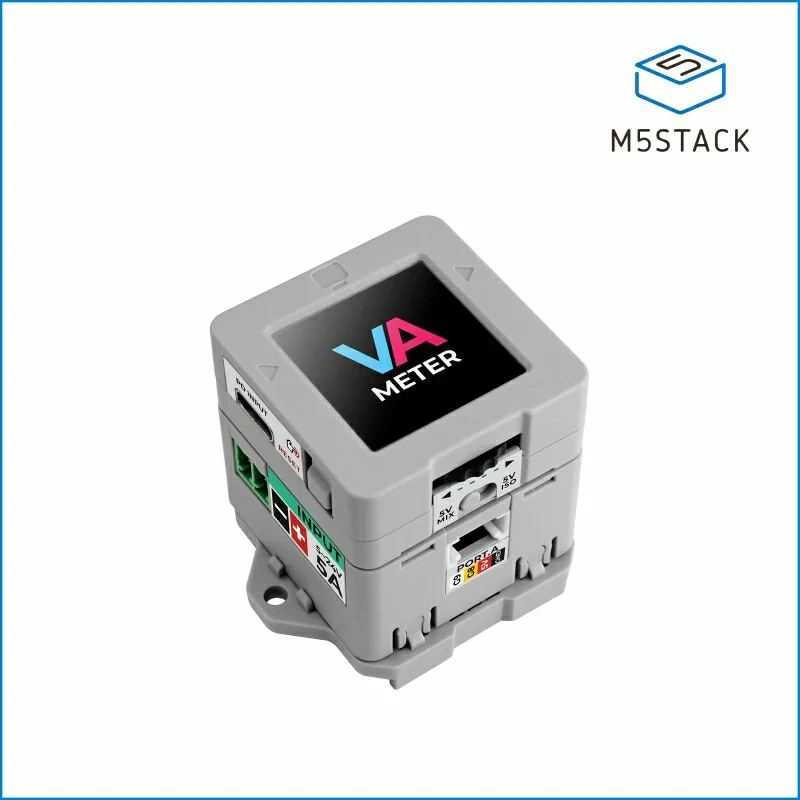

M5StampS3搭載 M5Stack電圧/電流メーター【M5STACK-K136】

の概要

高精度で電圧と電流を測定できる電力測定モジュール

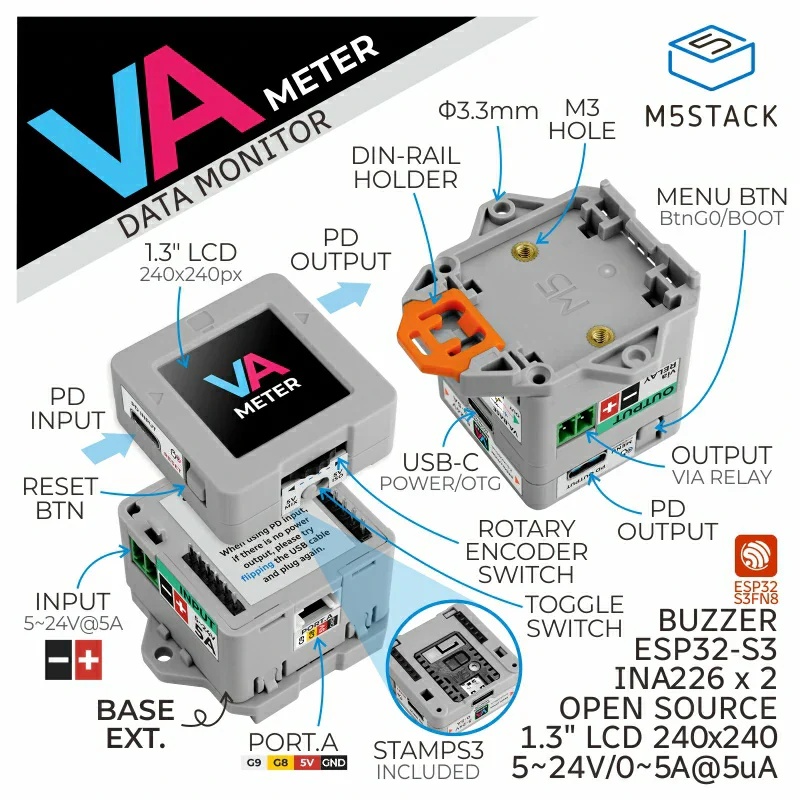

1.3インチ(240×240)LCD、USB PD入出力ポート、ロータリーエンコーダスイッチ、リセットボタンなどを搭載した電圧/電流メーターです。制御は、本体に付属するM5StampS3で行います。M5StampS3は、切手サイズの超小型組み込み制御用マイコンボードで、搭載されているESP32-S3により高い処理能力を持ち、Wi-Fi/Bluetooth接続が可能です。
USB MSC(Mass Strage Class)、OTG(On-The-Go)などに対応しています。電流の大きさにより自動的に切り替わる2.5μAと250μAの電流検出分解能を持ち、電圧/電流の測定範囲は5V～24V(絶縁モードでは1V～24V)と0～5Aです。また、電源は信号と分離されており、USB-Cからの電源入力による絶縁測定と外部端子からの電源入力による非絶縁測定をトグルスイッチで選択することができます。
このVAメーターは、Wi-Fi経由によるオンラインアップグレード(OTAアップグレード)が可能です。無料のオンラインデータAPIインターフェースが用意され、ユーザーはテストデータをEZDataプラットフォームにアップロードしてリモートアクセスや閲覧を行うことができます。
さらに、本体には拡張ベースが接続されており、リレーをオン/オフする機能を内蔵し、Groveポートも搭載されています。

●特長

・高精度に電流検出が可能(2.5μA/250μAを自動切り替え)
・電圧入力範囲が広い(5～24V)
・クラウド(EZData)にリアルタイムでデータ表示が可能
・USB PD入力に対応(内部にはPDデコイを含まない)
・複数の電源モードに対応(PD入力/StampS3/外部端子)
・電源は信号から絶縁
・USB MSC/OTGに対応
・ハードウェアとソフトウェアはオープンソース
・OTAアップグレードが可能

●仕様

電力検出チップINA226
SoCESP32S3FN8(32ビットLX7、デュアルコア、240MHz)
フラッシュ8MB
Wi-FiIEEE802.11b/g/n (2.4GHz Wi-Fi)
液晶1.3インチLCD(240×240ピクセル)
液晶ドライバST7789
PD入出力5～24V@0～5A
電流検知精度2.5μA/250μA
電流サンプリング誤差1～100mA：1.01％
100mA～5A：0.94％
UAレベル電流：0.69％
消費電力(工場出荷時)StampS3 USB電源入力：5V/123.5mA
PD電源入力：5V/118mA、12V/66.8mA、24V/26mA
PD出力DC24V/3A(68℃)、DC24V/5A(92℃)
ユーザーインタラクションロータリーエンコーダースイッチ、リセットボタン、起動ボタン、board
INA226 通信アドレス2つの検出チップ、INA226：0x40/0x41
リレーDC5～24V @5A
動作温度0～＋40℃
サイズVAMeter：36×36×14.7mm
VAMeter Base：36×36×20.3mm
取付レール：51.5×48×5.5mm
重量VAMeter：17.7g
VAMeter Base：25.8g
取付レール：4g


【付属品】
・VA Meter ×1
・VA Meter Base ×1
・3.81-2P 端子 ×2
・取付部品 ×4
