IC-7760
HF+ 50MHz <SSB/CW/RTTY/PSK31-63/AM/FM> 200Wトランシーバー
マルツコード：
M2836-558
品質ランク：
M1
自社在庫数：
0台
（ 2025/05/02 20:46 現在）

納期：
4営業日程度
数量
1台以上
￥699,999.00
(税込￥769,998.00)

HF+ 50MHz <SSB/CW/RTTY/PSK31-63/AM/FM> 200Wトランシーバー【IC-7760】

の概要

この無線機を運用する際には第2級アマチュア無線技士以上の資格が必要です。

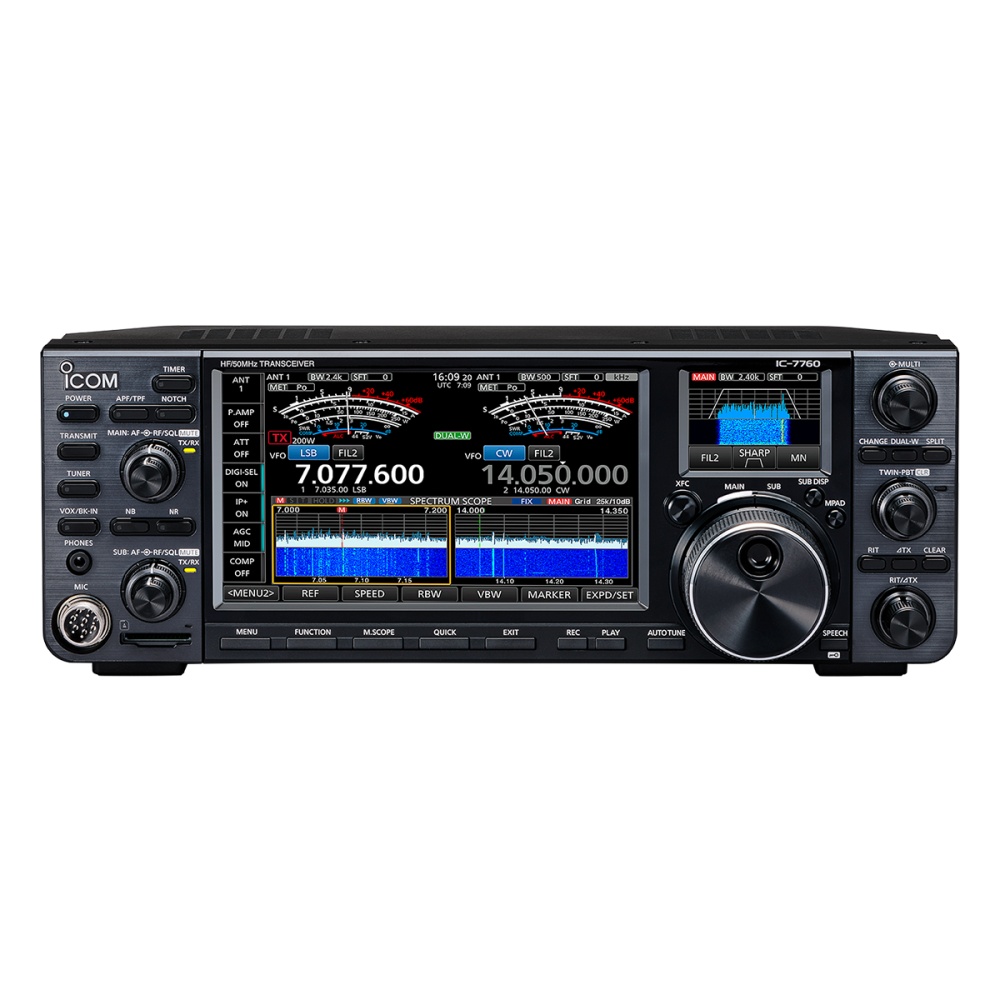

コントローラーとRFデッキのツーピース構成を採用した、200WのHF＋50MHzオールモードトランシーバー

コンテストやDXハンティングでも威力を発揮する、200Wの高出力＆クリーンな送受信。新たな運用スタイルで、スマートなオペレーションを実現。

●特長

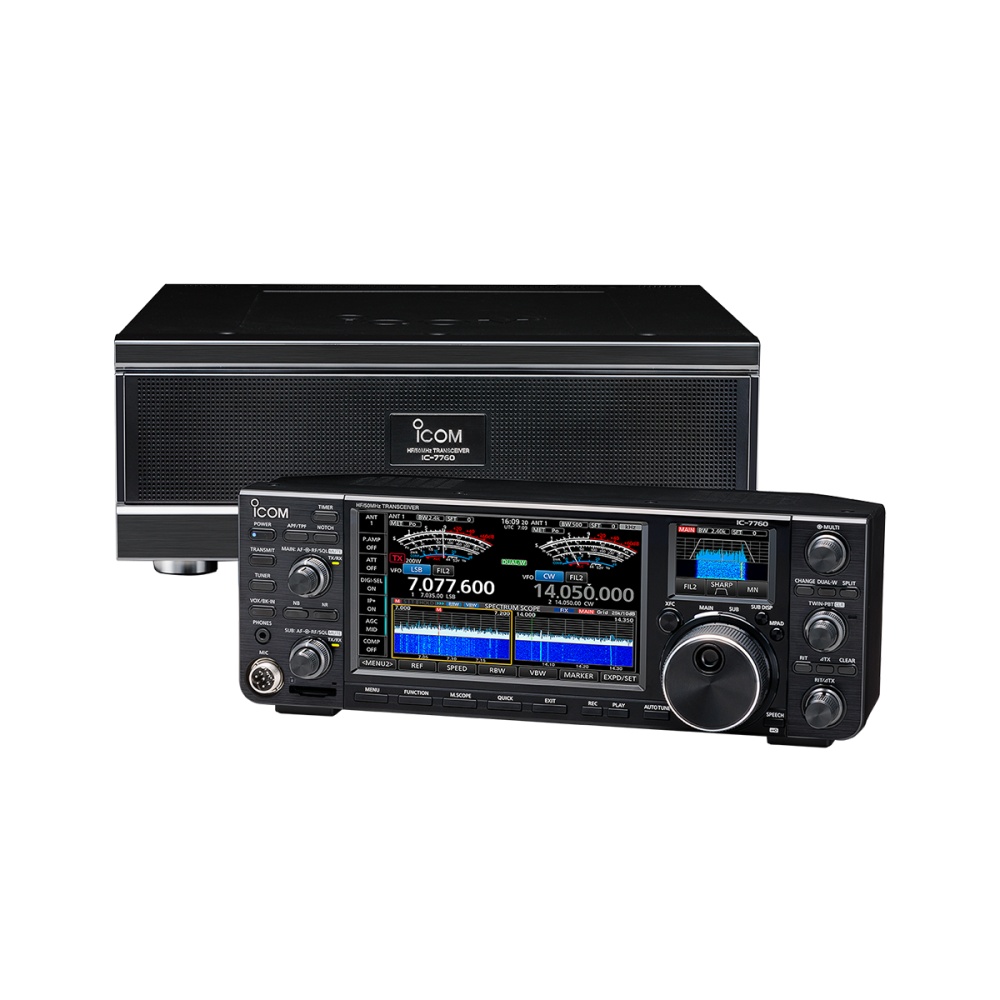

・コントローラーとRFデッキのツーピース構成。設置の自由度が向上、省スペースでの運用を実現。
・宅内LAN接続によるリモート運用に対応。
・タッチ操作に対応した7インチワイド＆2.4インチ、2つのディスプレイを搭載。
・DIGI-SELとプリアンプの併用が可能。感度の向上と目的外信号の排除を両立、OVFの回避にも威力を発揮。
・デバイスを厳選、プログラムを最適化で、快適な運用環境をサポート。
・200W出力でのフルパワー＆フルデューディを実現。
・DPD(Digital Pre-Distortion)技術の採用により、優れた相互変調歪み特性、クリーンな送信波を実現。
・15分割のBPFを採用。アマチュアHF帯は11分割でカバー。
・異なるバンド/モードのデュアルワッチ(R)＆デュアルスピーカーシステムを実現。
・高度な運用を可能にするデュアルスペクトラムスコープ＆ウォーターフォール。
・オーディオスコープ機能を搭載。
・CW/RTTYモードでのコンテストナンバー(001形式)自動カウントアップ機能を搭載。
・FT8の運用に必要な項目の簡単設定を実現。
・新設計のオートアンテナチューナーを内蔵。外部アンテナチューナー用端子も装備。
・UBバンドチューニングを手元で操作できる、別売のRC-28に対応。
・各種機能へ素早くアクセスし、各種設定が簡単にできるマルチダイヤルを装備。
・I/Q OUT端子を搭載。
・外部ディスプレイ端子を装備
・音声録音・設定変更に便利なSDカードスロットを装備。
・運用の自由度を高めるRS-BA1によるリモート運用。

●仕様

モードSSB/CW/RTTY/PSK31・63/AM/FM
メモリーチャンネル数101(メモリー99ch＋スキャンエッジ2ch)
アンテナインピーダンス50Ω (不平衡)
アンテナ端子HF/50MHz帯用M型4系統、受信用BNC型1系統
電源電圧RFデッキ：AC90～264V/50～60Hz
コントローラー：DC15.0V±0.75V(BC-267使用時)
接地方式マイナス接地
消費電流RFデッキ＋コントローラー：待受時150VA(Typ.)、受信最大出力時150VA(Typ.)、送信最大800VA(Max.)
コントローラー：受信最大出力時3.0A(Max.)※DC15.0V時
使用温度範囲0℃～＋50℃
周波数安定度±0.5ppm以内 (0℃～＋50℃)
周波数分解能1Hz
外形寸法(突起物を除く)RFデッキ：425(W)×149(H)×442(D)mm
コントローラー：340(W)×118(H)×103.5(D)mm
重量RFデッキ：約15.8kg
コントローラー：約2.3kg

【周波数範囲】

受信周波数動作範囲：30kHz～60MHz
保証範囲：100kHz～29.999MHz
50.000MHz～54.000MHz
送信周波数1.800MHz～1.875MHz
1.9075MHz～1.9125MHz
3.500MHz～3.580MHz
3.599MHz～3.612MHz
3.662MHz～3.687MHz
3.702MHz～3.716MHz
3.745MHz～3.770MHz
3.791MHz～3.805MHz
7.000MHz ～ 7.200MHz
10.100MHz ～ 10.150MHz
14.000MHz ～ 14.350MHz
18.068MHz ～ 18.168MHz
21.000MHz ～ 21.450MHz
24.890MHz ～ 24.990MHz
28.000MHz ～ 29.700MHz
50.000MHz ～ 54.000MHz
4630kHz

【付属品】
・AC電源ケーブル
・デスクトップスタンド
・コントローラー用ACアダプター BC-267
・コントローラーケーブル(3m) ほか
