E220-900T22S(JP)
LoRaモジュール(特定小電力/Private LoRa)
マルツコード：
M2878-434
品質ランク：
M1
在庫のある営業所( 2営業所 )
自社在庫数：
5個
（ 2025/05/22 16:44 現在）

出荷予定日：
2025/5/23
数量
1個以上
￥1,400.00
(税込￥1,540.00)
50個以上
￥1,330.00
(税込￥1,463.00)

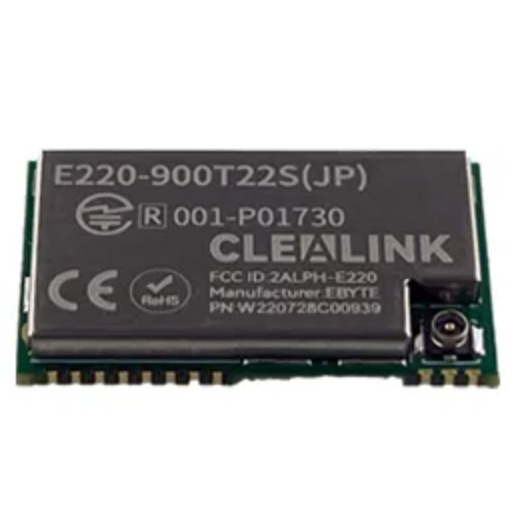

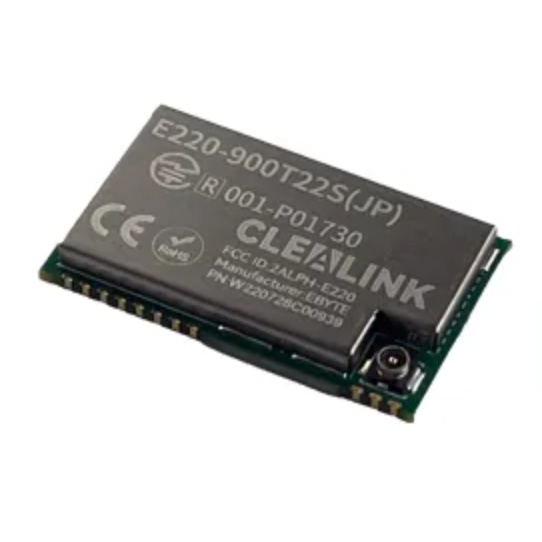

LoRaモジュール(特定小電力/Private LoRa)【E220-900T22S(JP)】

の概要

Semtech社のLoRaチップLLCC68を採用したLoRaモジュール


LLCC68は、従来のSX1278などと比較してSleep時の待機電力が削減され、通信距離やビットレートも改善された新世代のLoRaモジュールです。WOR(Wake on Radio)対応で、省電力待機状態のモジュールをワイヤレスプリアンブル信号により起こして受信させることができます。それによりデバイスに割り込みを発生させて、機器全体の省電力制御をワイヤレスで行うことが可能です。
ファームウェアがVer.1.2にアップデートされ、UVLO(Under Voltage Lock Out)を下げる機能が追加されて低電圧モードでも利用できるようになりました。ファームウェアのアップデートには、プログラマ(書き込み器)が必要です。
※プログラマは、HCTL-01BとHDSC-CCID-PCBのいずれかを使用できます。

【ご注意】
※本モジュールは日本国内で利用できますが、プライベートLoRa用のモジュールなのでLoRaWANでは使用できません。

●特長

・LoRaスペクトラム拡散方式によるLPWA通信対応モジュール
・小型軽量の表面実装モジュールで、試作に適した端面スルーホールに対応
・IPEXアンテナ端子装備、端面スルーホールからの引き出しに対応(SMA端子など利用可)
・UARTによるコンパクトなコンフィグレーションインターフェースを採用
・3.3～5.5Vで動作し、各種バッテリー(リチウムイオン、リチウムポリマーなど)から電力供給が可能
・信号レベルはUART(3.3V TTL)
・特定小電力アンライセンスバンドに対応：920MHz(920.6～928.0MHz)、出力最大20mW(13dBm)
・試作に対応するため、ドータ基板をオプションで用意
・2.54mmピッチのピンヘッダーに変換して利用可能
・WOR(Wake on Radio)をサポートし、待機状態からプリアンブル付きの信号を受信することで、データパケットを受信(待機時の消費電力大幅に削減)
・Deep Sleepによる超低消費電力(2.5μA)状態をサポート
・LoRaパケットあたり最大200バイトのペイロードをサポート
・任意でACKを利用可能(ライブラリー提供)
・16ビットの暗号キーにより、同種モジュール同士でのデータ秘匿性を確保可能
・4つの動作モードを選択可能：ノーマルモード(通常のデータ送受信モード)、WOR送信モード、WOR受信モード、Config/DeepSleepモード(コマンドによるパラメータ設定モード)
・電源異常による動作保護、Watchdogによる異常監視とリセット/復帰動作継続
・環境温度－45℃～＋85℃の産業グレード
・ISO9001、ISO14001認定工場での製造
・コンフィグレーションのためのサンプルコードやテストコードをOSSにて公開

●仕様

周波数920.6MHz～928.0MHz
変調方式LoRaスペクトラム拡散方式
帯域幅125kHz～500kHz
拡散率5～11
伝送プロトコルプライベートLoRa独自方式(宛先指定、ブロードキャスト、WoR対応)
ペイロードサイズ最大200バイト(上位周波数帯は32バイト)
伝送速度1.7kbps～62.5kbps
送信出力13dBm：20mW以下
受信感度－129dBm
消費電流(3.3V Vcc給電時)送信時：43mA、受信時：8.2mA
スリープ時：2.5μA、WoR受信時：60～330μA
インターフェースUART、制御I/O(信号レベルは3.3V TTL)、状態出力
動作電圧(上限は定格)3.1～5.5V(Vcc給電時)、2.9～3.6V(Vdd給電時)
・低電圧モード(ver.1.2以降対応)
2.2 ～ 5.5V(Vcc給電時)、2.1 ～ 3.5V(Vdd給電時)
動作温度範囲－45℃～＋85℃
接続端子/実装形態DFN-22 端面スルーホール/SMT実装タイプ
外形寸法(重さ)16mm×26mm×3mm(約2g)
規格準拠国内電波法・工事設計認証(920MHz特定小電力無線)
ARIB STD-T108準拠
ファームウェアver.1系
工事設計認証番号001－P01730
免許不要
登録不要
対応評価ボードE220-900T22S(JP)-EV1

営業所在庫状況

好評発売中
営業所 在庫数
秋葉原営業所 2個
浜松営業所 1個
