DC電源ライン用EMIフィルタ【BNX002-11】

DC電源ライン用EMIフィルタ【BNX002-11】

メーカー名:
型番:
BNX002-11
箱番号:
環境区分:
RoHS3対応
品質ランク:
M1
数量

自社在庫数
60
2025/01/13 10:30 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥399.00
(税込¥438.00)
50個以上
¥380.00
(税込¥418.00)
100個以上
¥352.00
(税込¥387.00)
200個以上
¥320.00
(税込¥352.00)

こちらからもご購入いただけます

1 個以上
¥1,890.00
(税込 ¥2,079.00)

納期:5日程度
1 個以上
¥1,572.29
(税込 ¥1,729.51)

DC電源ライン用EMIフィルタ【BNX002-11】の概要

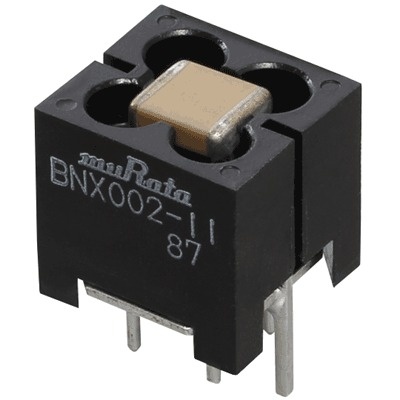

電源ラインのノイズ対策用EMIフィルタ

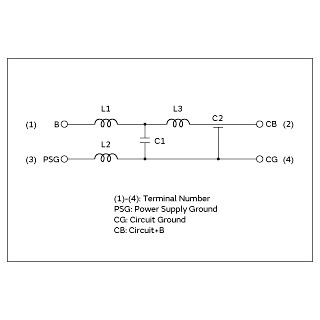

ブロック形状のエミフィルBNXシリーズのEMIフィルタです。貫通コンデンサとチップ積層コンデンサ、ビーズインダクタを組み合わせた構造で、DC電源ラインのノイズ除去用の超高性能EMIフィルタです。ディスプレイなどのデジタルAV機器やパソコン関連機器などのDC電源ラインにおけるノイズ対策に使用できます。

●特長

・ 貫通コンデンサと4端子コンデンサ結線を採用し、1MHz~1GHzの広帯域で大きな挿入損失が得られます。
・静電気やスパイクノイズなどのインパルス性ノイズの除去にも優れています。
・電流通電部に接続部がなく、信頼性に優れています。

【用途】
・ディスプレイ(PDP/LCD-TV)
・デジタルAV関連機器
・アミューズメント機器
・パソコン関連機器
・産業機器

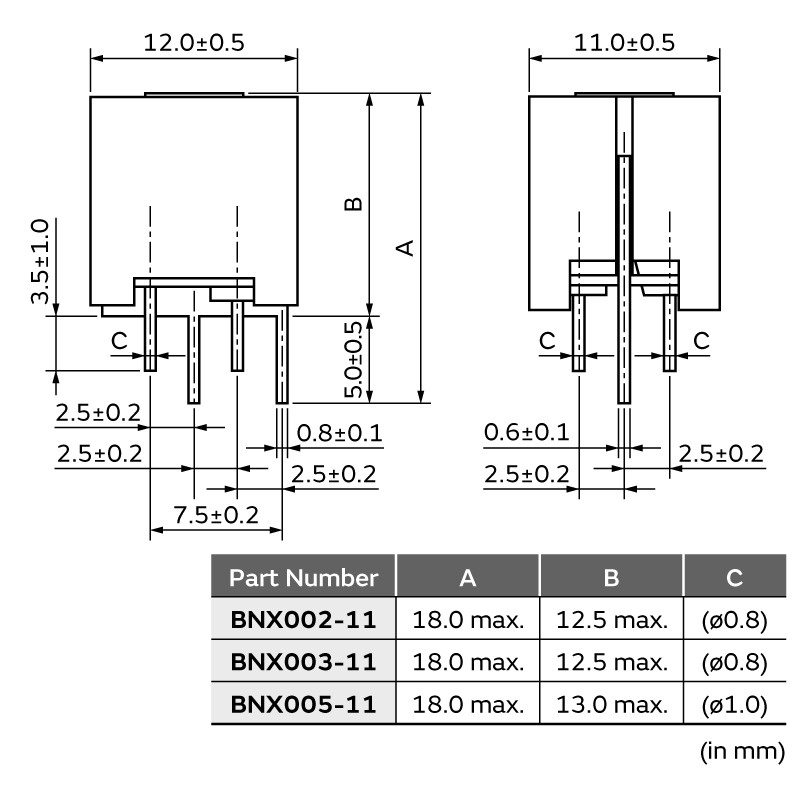

●仕様

形状リード
L寸法12.0mm
L寸法公差±0.5mm
W寸法11.0mm
W寸法公差±0.5mm
T寸法12.5mm
定格電流10A
使用温度範囲-40℃~+85℃
質量3.0g(typ)
定格電圧50Vdc
耐電圧125Vdc
絶縁抵抗100MΩ(min)
挿入損失1MHz~1GHz:40dB以上 (ラインインピーダンス50Ωのとき)
