PLASMA-BEAM-MINI
大気圧プラズマ装置(Plasma Beam Mini)
マルツコード：
M2987-408
品質ランク：
M1
自社在庫数：
0台
（ 2025/05/06 12:28 現在）

納期：
お問合せ下さい
数量
1台以上
応相談

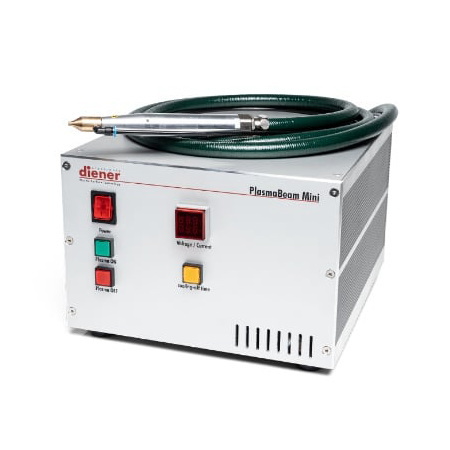

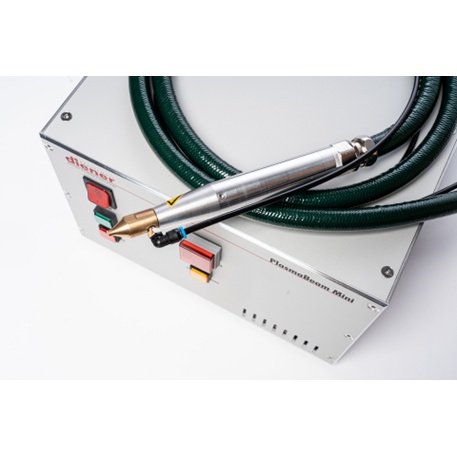

大気圧プラズマ装置(Plasma Beam Mini)【PLASMA-BEAM-MINI】

の概要

高圧エアーをガス源とするプラズマ装置

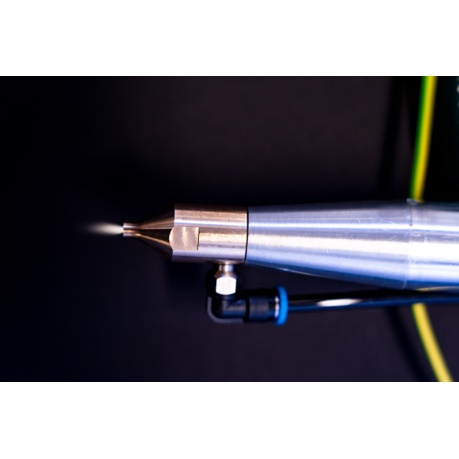

Diener(ディエナー)社の大気圧プラズマ装置は、高圧エアーをガス源とするプラズマ装置です。ノズル内部の電極からノズル内を流れる空気に高電圧と高周波をかけることで、プラズマを発生させ、ノズルから照射します。大気圧プラズマ装置は真空チャンバーを使用せず、大気中でプラズマを発生させます。用途は接着性の改善やクリーニング(有機物の除去)などに使用されています。Diener社大気圧プラズマ装置は高熱のプラズマを使用するプロセスではないため、樹脂やガラスにも使用されます。


【Diener社について】
ドイツではプラズマ処理の研究・実用が進んでいて独自の技術を持つ専門メーカーがいくつもあります。Diener Electronic社は、電気電子部品、プラスチック製品、医療ツール、宇宙用途などでの表面処理を得意とするメーカーで、世界中に販売実績(約10,000台)があり、卓上型の製品から自動車部品処理等の大型製品まで幅広く製作しています。プラズマ装置は低圧プラズマ装置と大気圧プラズマ装置に大別できますが、Diener社は1993年の創業以来培った豊富な経験と高い技術により、その両方の製作を可能にしています。

●特長

Diener社は低価格帯の小型大気圧プラズマ装置Plasma Beam Miniを供給しております。このPlasma Beam Miniは試験・研究用途に最適な装置で、大学・研究機関様はもちろん、一般企業様の製品開発などにも多く利用され、高い評価を得ています。ガス源にはアルゴンガスやヘリウムガスを使用せず、圧搾エアーを使用するため、ランニングコストの削減も可能です。プラズマ技術はポリマー、金属、セラミック、ガラス、ハイブリッド材料など様々な表面のクリーニング・改質する効果があります。この技術を応用し、接着剤、ボンディング、はんだ付け、印刷、ラミネート前などに本装置を使用することで、密着性や塗装性を改善させることができます。装置は、100V電源とドライエアー(0.5Mpa~0.6Mpa)のみでご使用可能です。※装置電源は230Vになりますが、100V→230Vの昇圧トランスを一緒に供給いたします。
・対象製品
　半導体/電子部品、プラスチック成型品、金属部品、ガラス部品など
・用途
　表面有機物除去、親水性改善、接着性改善、密着性改善

●仕様

装置寸法 W×H×D270mm×190mm×320mm
重量約9.1kg
プラズマヘッド約φ25mm×L220mm
ノズルケーブル長さ約φ15mm×L2.0mm
供給ガスドライ、オイルフリーの圧搾エアー(0.5Mpa～0.6Mpa)
供給ガス消費量5～6sl/min
プラズマ周波数/出力20kHz/80W
処理幅3mm～5mm
制御方法フロントパネルのスイッチによるマニュアルモード
リアパネルのD-subコネクタによるリモートモード(プラズマスイッチのON/OFF)

【構成一覧】
・Plasma Beam Mini本体
・昇圧トランス
・電源二次側電源コード

【本体付属品】
・昇圧トランス(100VAC→230VAC)
※電源コード　約3m
※電源一次側に 100VAC/15A 3Pコンセントをご準備ください。

【お客様に別途ご用意いただくもの】
・100VAC/15A 3Pコンセント
・ドライ、オイルフリーの圧搾エアー (0.5Mpa~0.6Mpa)
・外形6mmのPUチューブ

【高周波設備利用申請について】
こちらの製品の利用にはエンドユーザ様にて、所轄の電波局へ高周波設備利用申請を行っていただく必要がございます。ご注文後に代理店へお客様情報を共有させていただきます。代理店よりシリアルナンバーが記載された申請書類の案内がございましたら、必要事項を記載いただきまして所轄の電波局へ申請を行ってください。
