KEW4202
多重接地専用アースクランプ
マルツコード：
M3005-012
品質ランク：
B2
自社在庫数：
0個
（ 2025/05/04 21:39 現在）

納期：
5営業日程度
数量
1個以上
￥133,130.00
(税込￥146,443.00)

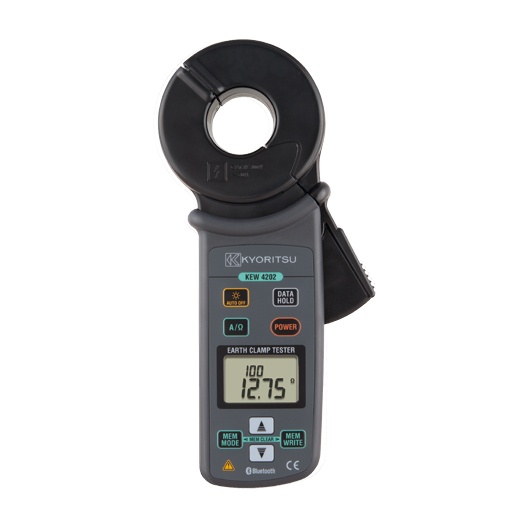

多重接地専用アースクランプ【KEW4202】

の概要

多重接地の接地線をクランプするだけで測定可能
Android(TM)端末とBluetooth(R)接続による多彩な機能

●特長

・0.05Ω～1500Ωの接地抵抗測定が、接地線をクランプするだけでOK！
　(多重・共用・構造体接地で可能)
・0.1mA～30Aの漏れ電流及び交流電流の測定が可能
・接地抵抗測定時に影響を及ぼす電流を自動検出し、ノイズマークを表示するノイズチェック機能
・最大100件の本体内部メモリデータをAndroid(TM)端末で読み出し保存が可能
・Android(TM)端末の時刻、GPS位置情報も記録
　「いつ？」「どこで？」測定したデータか管理を簡単に！
・コンパレータ機能で測定値が設定値以下/以上の場合、Android(TM)端末から、ブザーでお知らせ

●仕様

接地抵抗(オートレンジ)20.00/200.0/1500Ω
±1.5％±0.05Ω(0.00Ω～20.99Ω)
±2％±0.5Ω(16.0Ω～99.9Ω)
±3％±2Ω(100.0Ω～209.9Ω)
±5％±5Ω(160Ω～399Ω)
±10％±10Ω(400Ω～599Ω)
表示のみ確度保証外(600Ω～1580Ω)
交流電流(50/60Hz)
(オートレンジ)		100.0/1000mA/10.00/30.0A
±2％±0.7mA(0.0mA～104.9mA)
±2％(80mA～31.5A)
被測定導体径最大約φ32mm
動作方式接地抵抗ファンクション：電圧注入・電流検出法(周波数約2400Hz)
2重積分方式
交流電流ファンクション：逐次比較方式
通信インターフェイスBluetooth(R) 5.0
入力オーバー表示測定範囲を超えた場合“OL”表示
応答時間約7秒(接地抵抗)　約2秒(交流電流)
サンプルレート約1回/秒
オートパワーオフ機能ボタン操作後約10分後にオートパワーオフ
適合規格IEC 61010-1 CAT Ⅳ 300V 汚染度2
過負荷保護AC120A/10秒間
使用電池単3形乾電池 LR6/R6 (1.5V) ×4
※ 連続使用可能時間：LR6使用時 約21時間
外形寸法246mm(L)×120mm(W)×54mm(D)
質量約780g(電池含む)
本体付属品(本体と同梱)8304(動作確認抵抗)
9167(ハードケース)
単3形乾電池 LR6 ×4

在庫状況：営業所に在庫はございません。
