PRT-26993
SparkFun Soft Power Switch - JST 2mm
マルツコード：
M3036-244
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/04 08:48 現在）

納期：
30営業日程度
数量
コネクター
1個以上
￥1,458.00
(税込￥1,603.00)
50個以上
￥1,386.00
(税込￥1,524.00)
100個以上
￥1,284.00
(税込￥1,412.00)
200個以上
￥1,167.00
(税込￥1,283.00)

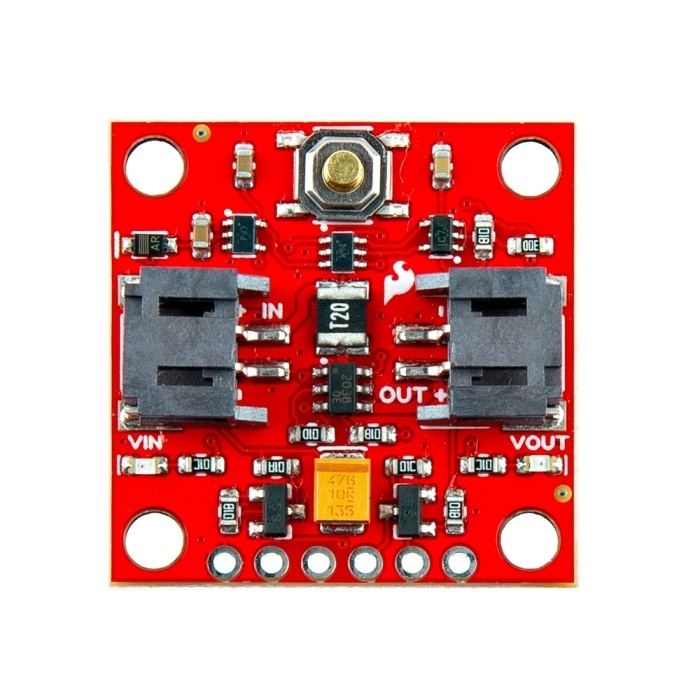

SparkFun Soft Power Switch - JST 2mm【PRT-26993】

の概要

ソフトウェアによるフィードバックと制御が可能なパッシブなハードオン/オフスイッチです。ノートパソコンのオン/オフスイッチのように、簡単にシステムのオン/オフが可能です。問題が発生した場合、ボタンを約10秒間押し続けると強制的に電源がオフになります。エンクロージャ内にバッテリーを組み込む際に最適な電源ボタンです。Texas Instrumentsのデジタル設計に基づき、信頼性が高く効率的です。自己リセット機能付き2Aヒューズ、入力および出力LED、低静止電流を特徴としています。マイクロコントローラに接続してボタンの押下を監視し、スムーズな電源オフプロセスを確保できます。バッテリー充電をサポートし、プロジェクトの電源供給とバッテリーの補充が可能です。JST 2mmバッテリーコネクタ用に設計され、最大5.5Vで動作します。
※ご注意
・最大5.5Vまで対応
・DC負荷用に設計されており、AC負荷には対応していません

●仕様

・入力電圧：最大5.5V、最小1.8V
・通常、単セルリポバッテリーから～3.7V
・最大電流：連続2A、ピーク4A(ヒューズで保護)
・SIL2308 N&Pチャンネル MOSFET
・70mΩ(0.070Ω) 標準Pチャンネル オン抵抗
・非常に低い静止電流：＜1μA＠3.75V、VINLED無効時
・2× 2ピンJSTライトアングルコネクタ
・VIN
・VOUT
・バッテリー充電対応
・内蔵モメンタリ・プッシュボタン
・ハードオーバーライド：ボタンを10秒間長押し

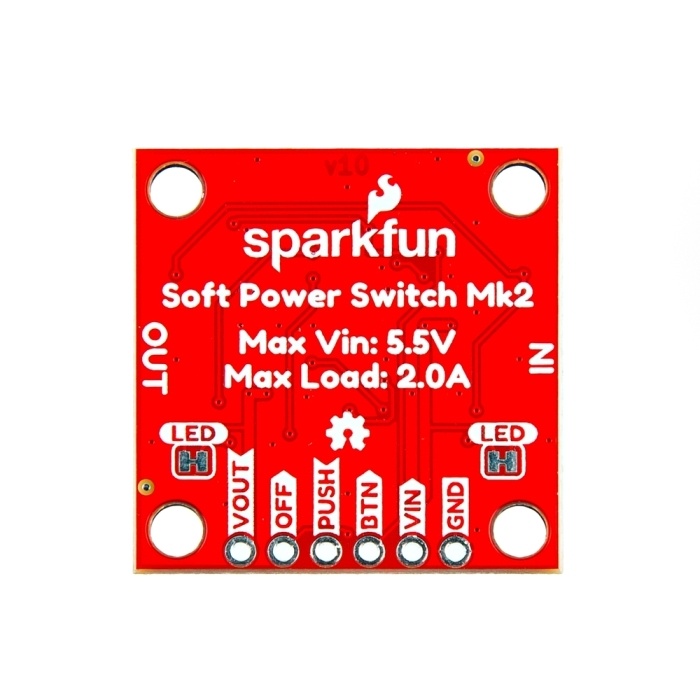

・ブレイクアウトPTH
・GND、VIN、VOUT
・BTN：必要に応じて、BTNとGND間に外部ボタンを接続
・PUSH：オープンドレイン出力、プルアップが必要、Lowはボタンが押されたことを示す
・OFF：出力をオフにするためにHighを駆動
・LED：VINおよびVOUT(必要に応じて無効化可能)
・ジャンパー
・入力電源LED
・出力電源LED

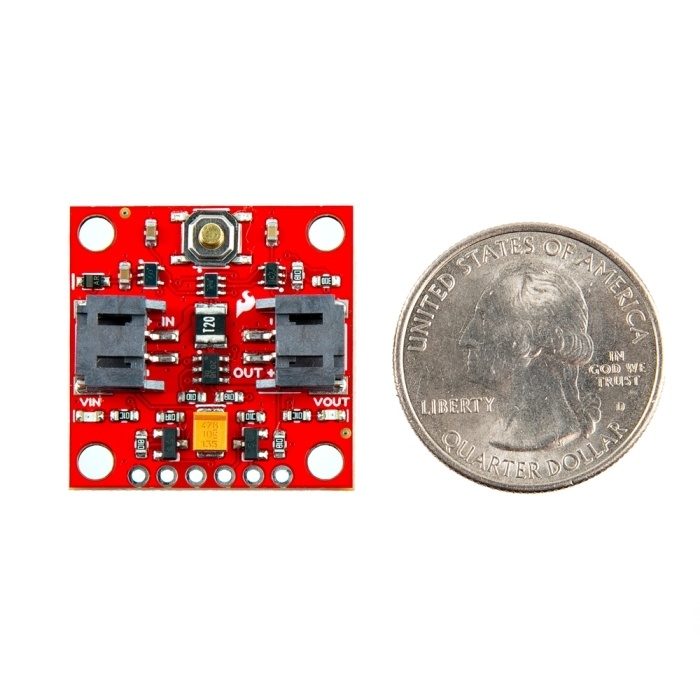

・寸法：1.0インチ×1.0インチ(25.4mm×25.4mm)
・重量：3.10g

【資料】
・Schematic
・KiCad Files
・3D Model
・Board Dimensions
・Hookup Guide
・Component Datasheets
　・SN74LVC1G14
　・SN74LVC1G17
　・SN74LVC1G175
　・Texas Instruments Application Report: Push-Button Circuit SCEA048B
・Example Sketch
・GitHub Hardware Repo
