SSCI-096102
スイッチサイエンス 超薄型リチウムイオン電池モジュール 2.3V 20mAh(高速充電タイプ)
マルツコード：
M3048-851
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/01 20:22 現在）

提携先在庫数：22個(2025/07/01 09:00現在)

納期：
4営業日程度
数量
1個以上
￥3,202.00
(税込￥3,522.00)

スイッチサイエンス 超薄型リチウムイオン電池モジュール 2.3V 20mAh(高速充電タイプ)【SSCI-096102】

の概要

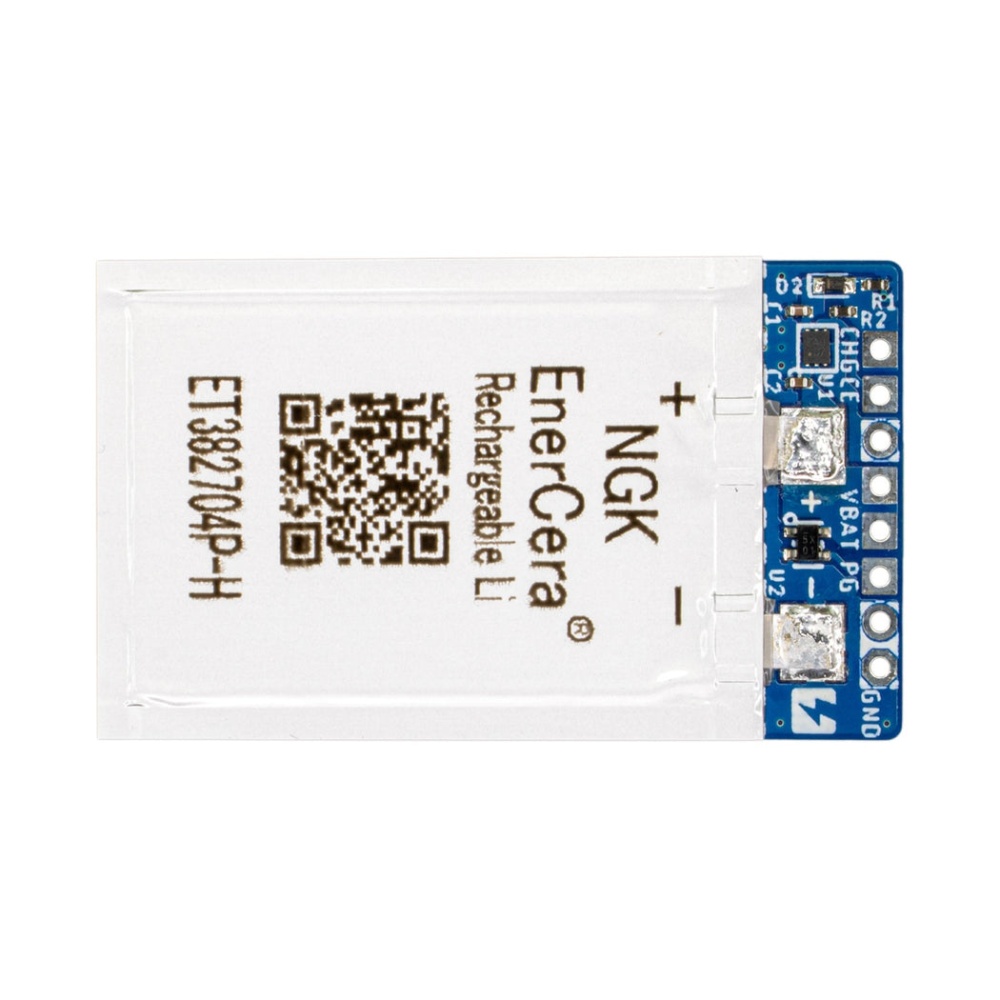

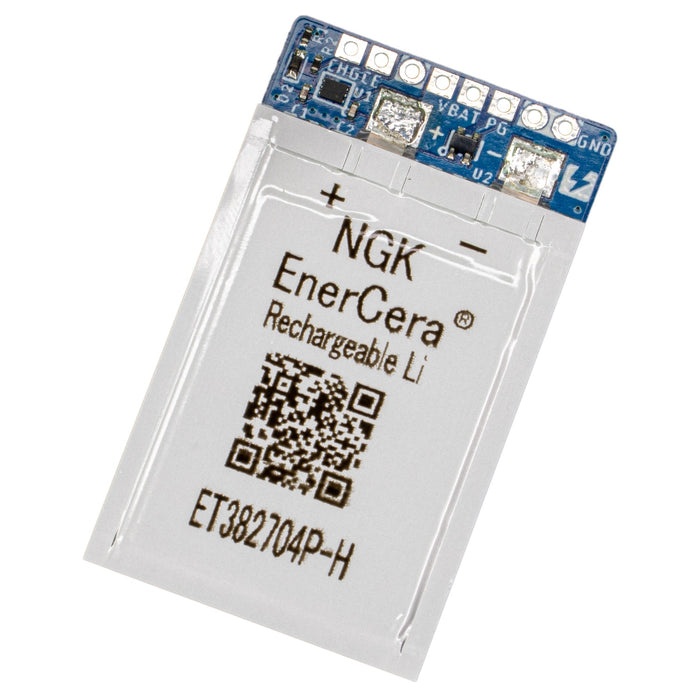

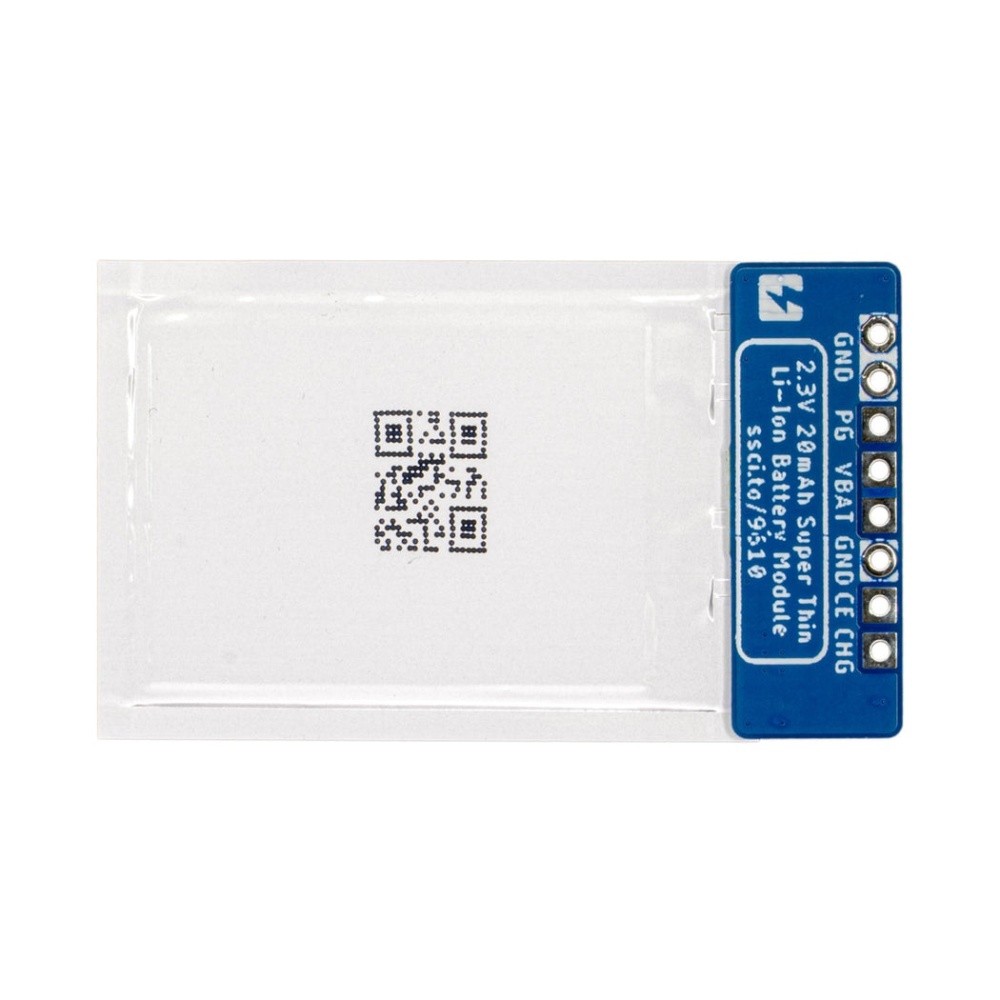

日本ガイシの超薄型二次電池「エナセラパウチ・高速充電タイプET382704P-H」を組み込んだ電池モジュール

定電圧充電に対応しているため素早く充電できます。充電ICと電圧監視ICを搭載していてエナジーハーベスト(環境発電)に最適な電池モジュールです。

【ご注意】
この商品に搭載されている電池は実験・評価向けの電池です。量産を予定されている場合、日本ガイシまたは日本ガイシの代理店にご相談ください。

容量20 mAhのリチウムイオン電池セルET382704P-Hを搭載しています。動作電圧は2.7 V～1.5 Vと一般的なリチウムイオン電池と異なっています。放電ピーク電流は300 mAです。
※参考値(0.1秒間放電時の電圧低下が0.5 V以内(25℃))。

●特長

・CHARGEに1.5 V～6 Vを入力するとリチウムイオン電池セルの充電ができます。
・CEにLを入力すると充電が停止します。
・PGはリチウムイオン電池セルの電圧が2.475 V以上でH、1.8 V以下でLになります。電圧低下時、リチウムイオン電池セルの充電が完了するまで後段のシステムを待機させることが可能です。

●仕様

搭載日本ガイシ エナセラパウチ・高速充電タイプ ET382704P-H
トレックス・セミコンダクターXC6240
トレックス・セミコンダクターXC6140
公称電圧2.3V
公称容量20mAh
動作電圧2.7V～1.5 V
充電入力電圧1.5V～6 V
充電電流制限なし
無負荷時消費電流約1.0 uA
厚さ(電池)0.45mm

【リチウムイオン電池の取り扱い】

ご存じのようにリチウムイオン電池の取り扱いを間違えると、とてもとても危険です。簡単に発火、爆発します。保護回路を搭載してはいますが、完全ではありません。充電中にその場を離れないでください。過電流を流すと、発火します。端子の短絡に気をつけてください。金属類といっしょに保管、運搬しないでください。放電下限電圧以下に放電してしまうと壊れます。放電下限電圧以下に放電してしまった電池は、見た目に変化が無くても充電してはいけません。保管状態でも自然放電があります。そのため、少し充電してから保管してください。ただし、満充電してから使わずに保管すると、電池の劣化を早めます。長期間使用しない場合は、冷暗所に保管の上、数カ月に1度くらい50%程度まで充電してください。電池の外装は傷つきやすいので、尖った物を触れさせないでください。

この商品によって起きることについては、スイッチサイエンス社は責任を持ちません。この電池は、エネルギー密度が400 Wh/以下であるため、電気用品安全法の規制対象ではありません(施行令別表第2第12項を参照)。

【配送について】

こちらの商品については、航空便へ搭載が出来ないため陸送および船便での配送となる場合があります。通常より一週間程度遅れる場合がございます。あらかじめご了承ください。

【資料】

・ET382704P-Hデータシート
・XC6240データシート
・XC6140データシート
・回路図
・基板外形図
