M5STACK-U032-V11

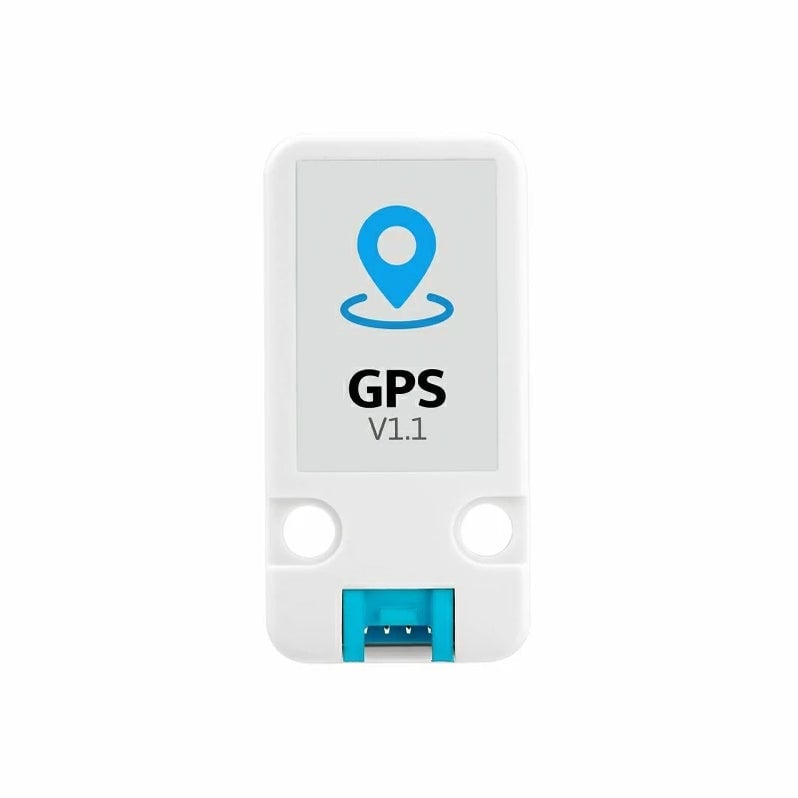

M5Stack用GPSユニット v1.1
マルツコード：
M3055-739
品質ランク：
M1
在庫のある営業所( 7営業所 )
自社在庫数：
7個
（ 2025/05/02 12:19 現在）

出荷予定日：
2025/5/2
16:00
までのご注文で
2025/5/2
出荷
数量
1個以上
￥1,759.00
(税込￥1,934.00)

M5Stack用GPSユニット v1.1【M5STACK-U032-V11】

の概要

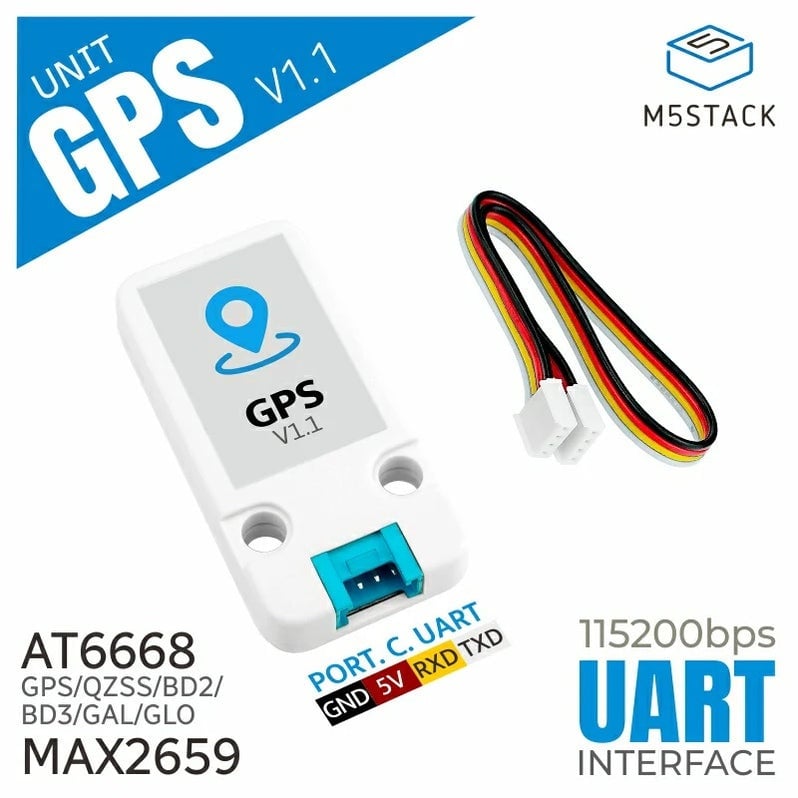

M5コアと接続して使用するGPSユニット


M5Stack用GPSユニットのバージョンアップ版で、旧バージョンと比較して、マルチ周波数とマルチモードのGNSS信号受信をサポートしています。したがって、複数の衛星ナビゲーションシステムからの信号を受信して、測位精度を向上させることができます。
高性能CASICナビゲーションチップAT6668と信号増幅チップMAX2659を搭載しています。50チャンネルで複数の衛星ナビゲーションシステム(GPS、BD2、BD3、GLONASS、GALILEO、QZSSを含む)からの信号を受信することができ、これにより信号が弱い地域でも正確な位置を把握することができます。

●特長

・複数の衛星ナビゲーションシステムGNSS(GPS/QZSS/BD2/BD3/GAL/GLO)をサポート
・マルチ周波数とマルチシステム受信に対応
・マルチチャンネルに対応
・Grove互換コネクタを搭載
・低消費電力
・LEGOブロック互換穴付き
・開発環境：Arduino、UIFlow

●特長

・複数の衛星ナビゲーションシステム(GPS/QZSS/BD2/BD3/GAL/GLO)をサポート
・マルチ周波数およびマルチシステム受信
・マルチチャンネル対応
・Grove端子搭載
・低消費電力
・LEGOブロック互換穴付き
・プログラミングプラットフォーム：Arduino、UIFlow

●仕様

SoCAT6668
サポートする衛星システムGPS/QZSS/BD2/BD3/GAL/GLO
BDS：B1I＋B1C、GPS/QZSS/SBAS：L1、GALILEO：E1、GLONASS：R1
チャンネル50
通信UART通信(ボーレート 115200bps@8N1)
位置精度<1.5m(CEP50)
更新レート最大10Hz
プロトコルNMEA0183 4.1
感度トラッキング：－162dBm
キャプチャ：－160dBm
コールドスタート：－148dBm
スタート時間コールドスタート：23秒
ホットスタート：1秒
消費電力DC5V/31.64mA
サイズ48×24×8mm
重量12.3g

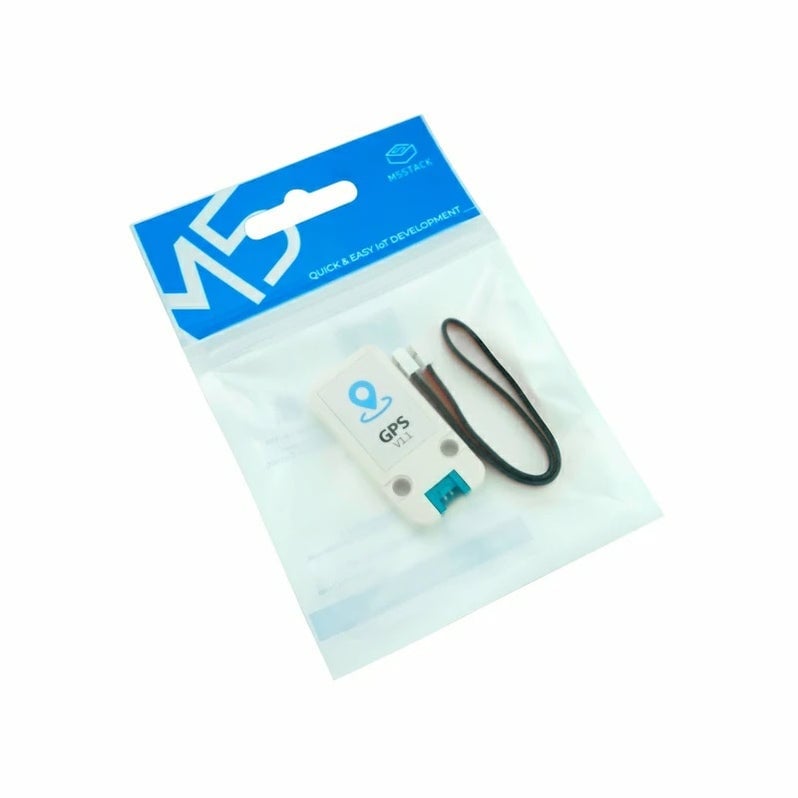

【セット内容】
M5Stack用GPSユニット v1.1×1
HY2.0-4Pケーブル(20cm)×1


【資料】
・ドキュメント
・ATGM336H-6Nデータシート(PDF)
・MAX2659データシート(PDF)
・CASIC マルチモード衛星ナビゲーション受信機プロトコル仕様
・GPSユニット v1.1用Arduinoライブラリ

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら

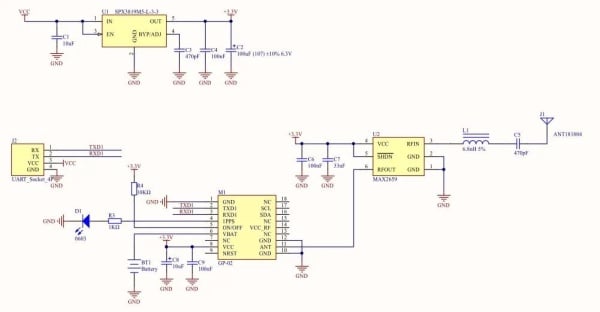

3055739 0000000201978993 AB-076 M5STACK-U032-V11 回路図
