410-427
Zmod SDR
マルツコード：
M3135-747
品質ランク：
M1
自社在庫数：
2個
（ 2025/06/01 13:39 現在）

出荷予定日：
2025/6/2
数量
1個以上
￥39,999.00
(税込￥43,998.00)
10個以上
￥38,000.00
(税込￥41,800.00)

こちらからもご購入いただけます

バルク
1 個以上
¥39,948.39
(税込 ¥43,943.22)
確認する

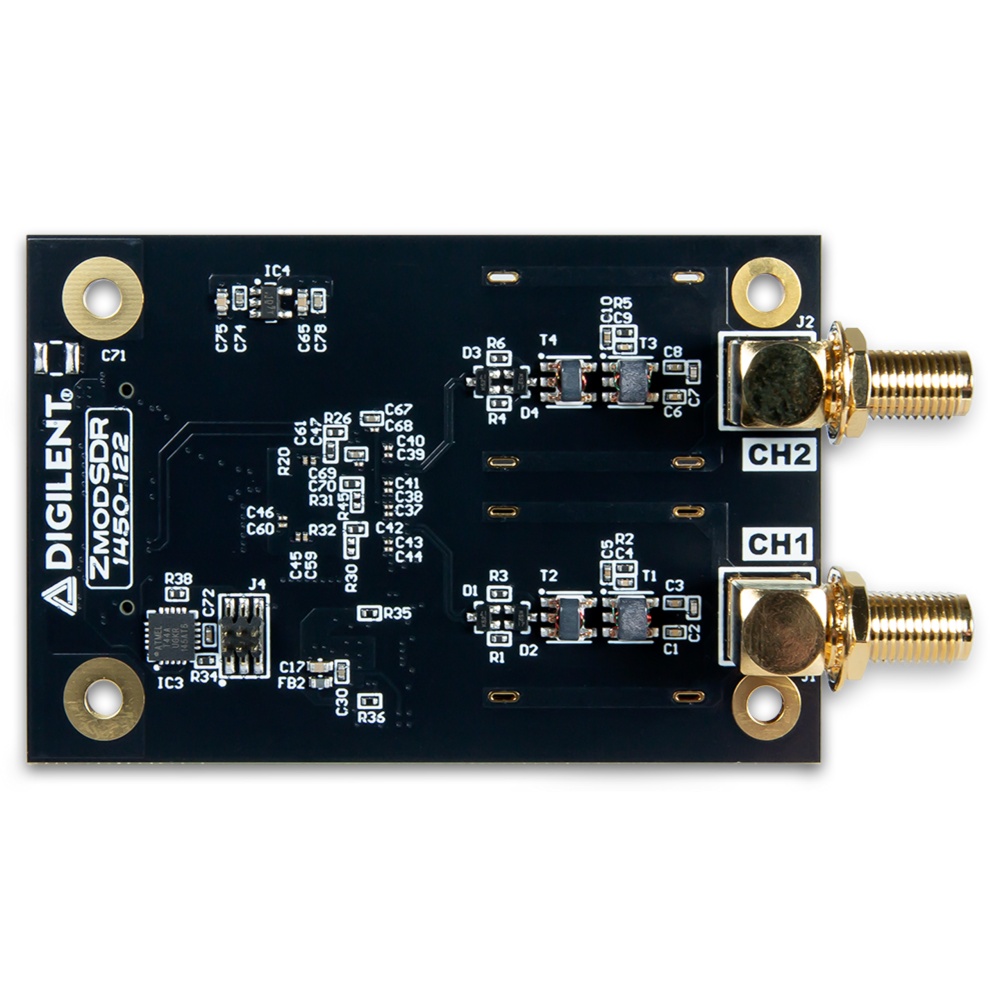

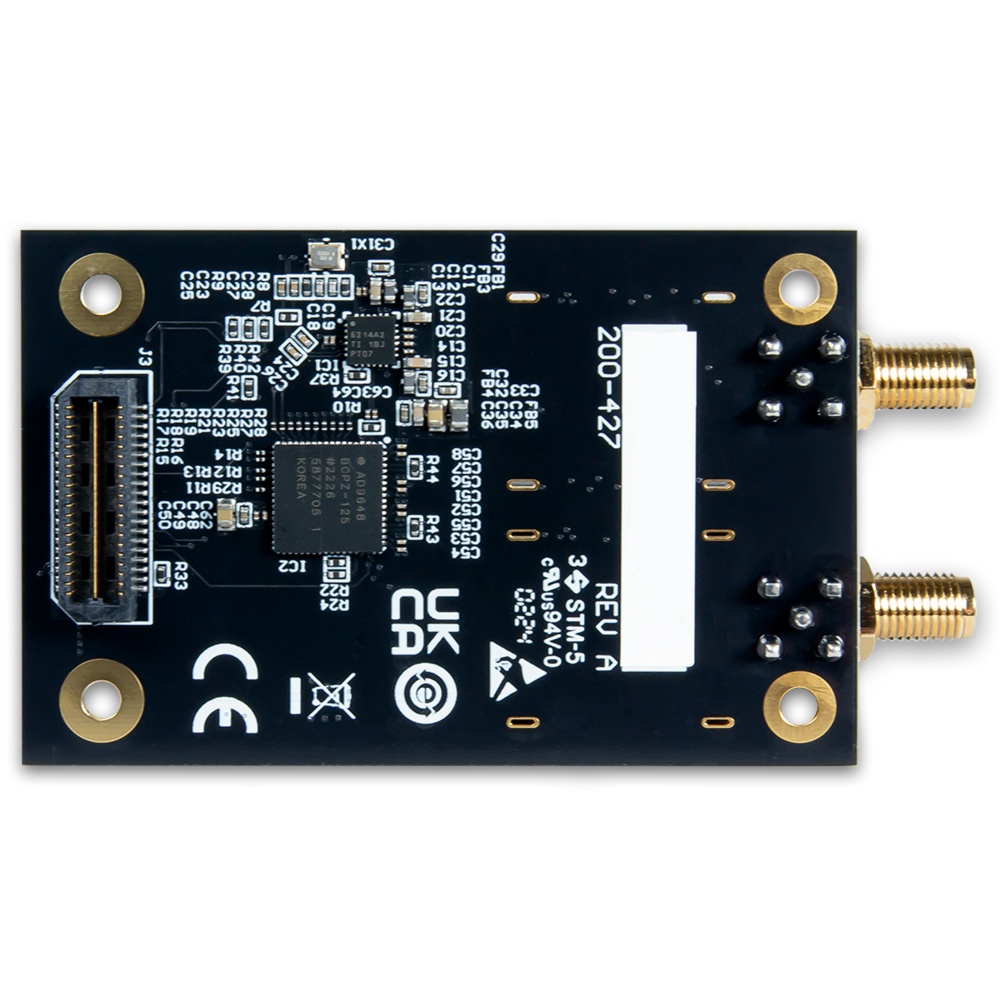

Zmod SDR【410-427】

の概要

ソフトウェア無線開発用のSYZYGY互換A/Dコンバータモジュール


2チャンネルのA/Dコンバータとその前段回路が搭載されており、FPGAホストボードと組み合わせることでソフトウェア無線やRFアプリケーションの開発ができるデジタイザーモジュールです。サンプリングレートは最大122.88MS/sで、ナイキスト周波数よりも高い周波数の信号をキャプチャするアンダーサンプリングに対応しています。オンボードの低ジッタークロックジェネレータと低ノイズ設計により、高速無線信号のキャプチャに必要な精度が得られます。そして、GNU Radioと組み合わせることで、無線信号の解析や無線プロトコルの開発を実現します。

●特長
・広い入力帯域幅
・アンダーサンプリングに対応(サンプルレートより高い周波数の信号をキャプチャ可能)
・オンボードの低ジッタークロック ジェネレータ
・低ノイズ設計
・GNU Radioに対応

●仕様

チャンネル2
チャンネルタイプシングルエンド
解像度14ビット
入力レンジ±1V
絶対分解能61μV
サンプル レート最大122.88MS/s
入力インピーダンス50Ω @10MHz
アナログ帯域幅35kHz～470MHz @－12dB、100kHz～200MHz @－3dB
基準クロックオンボードまたはSYZYGYホストボード


【セット内容】
・Zmod SDR
・Zmodを互換性のあるホストボードに固定するためのネジ(4 M3×5mm)
・保護フォーム付きDigilentカスタムパッケージ
