M5STACK-M141
Module Gateway H2
マルツコード：
M3186-004
品質ランク：
M1
在庫のある営業所( 7営業所 )
自社在庫数：
9個
（ 2025/06/08 07:03 現在）

出荷予定日：
2025/6/9
数量
1個以上
￥1,131.00
(税込￥1,244.00)

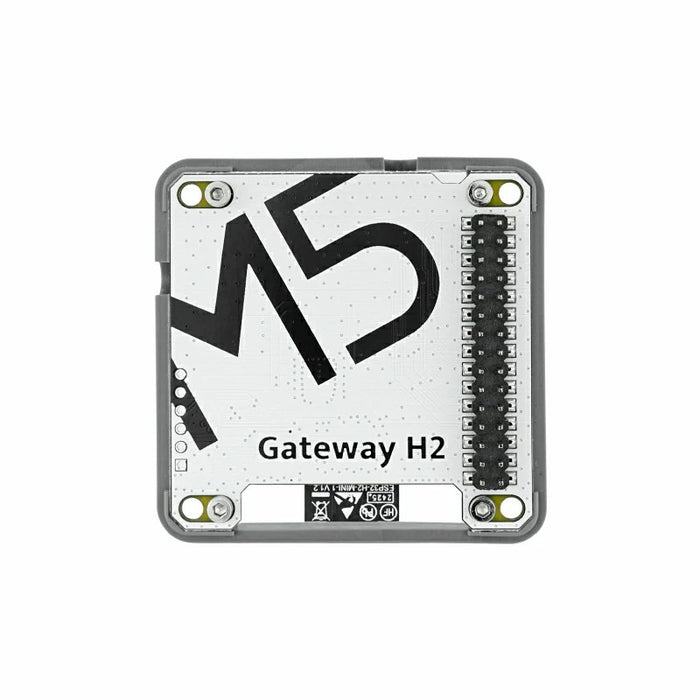

Module Gateway H2【M5STACK-M141】

の概要

M5Stackコアに接続して使用するThread/Zigbeeゲートウェイモジュール


Espressif Systems製の無線マイコンモジュールESP32-H2-MINI-1を搭載した開発モジュールで、M5Stackコアと連携してエンドポイントを構築し、複数のエコシステム間で相互接続を行うことができます。ESP32-H2-MINI-1は、RISC-Vベースの低消費電力32ビットシングルコアMCUを搭載し、Zigbee、Thread、Matter(Threadベース)などの無線通信プロトコルをサポートしています。
Module Gateway H2は、M5Stackコアとスタック可能です。ハードウェア暗号化エンジンを内蔵しており、様々なデータセキュリティ要件を満たすことができます。モジュールにはDIPスイッチが搭載されており、通信インターフェースモードを切り替えることができます。また、ファームウェアの書き換えやデバッグも可能です。

【ご注意】
※技適認証は、ESP-32-H2-MINI-1モジュールに表示されています。

●特長

・無線規格：IEEE802.15.4
・対応無線プロトコル：Zigbee、Thread、Matter
・DIPスイッチによるUART/SPIの切り替えが可能
・ハードウェア暗号化機能を搭載
・低消費電力
・開発環境：UIFlow2.0、Arduino IDE、ESP-IDF

●仕様

搭載SoCESP32-H2-MINI-1(32ビットシングルコアRISC-Vプロセッサ、最大96MHz)
フラッシュメモリ2MB
アンテナオンボードPCBアンテナ
対応プロトコルIEEE802.15.4(Zigbee 3.0、Thread 1.3、Matterを含む)
消費電力(待機時)DC3.3V/8.55mA
消費電力(動作時)DC3.3V/18.35mA(Thread ネットワーキング時)
DIPスイッチ8ポジション DIPスイッチ(UART/SPI 切り替え & ワイヤレス機能制御)
動作温度0～40℃
サイズ54.0×54.0×13.1mm
重量11.8g

【資料】
・ドキュメント
・図面
・データシート
・Arduinoチュートリアル
・ESP-IDF
　・ESP Thread Border Router Guide
　・ESP Zigbee Gateway Guide
　・ESP Zigbee NCP Guide
　・ESP32-H2 ESP-IDF Docs
　・ESP Zigbee SDK
　・ESP Thread Border Router SDK
