M5STACK-U191
M5Stack用バイトスイッチユニット(STM32G031)
マルツコード：
M3490-546
品質ランク：
M1
在庫のある営業所( 1営業所 )
自社在庫数：
2個
（ 2025/06/20 11:58 現在）

出荷予定日：
2025/6/20
16:00
までのご注文で
2025/6/20
出荷
数量
1個以上
￥3,756.00
(税込￥4,131.00)

M5Stack用バイトスイッチユニット(STM32G031)【M5STACK-U191】

の概要

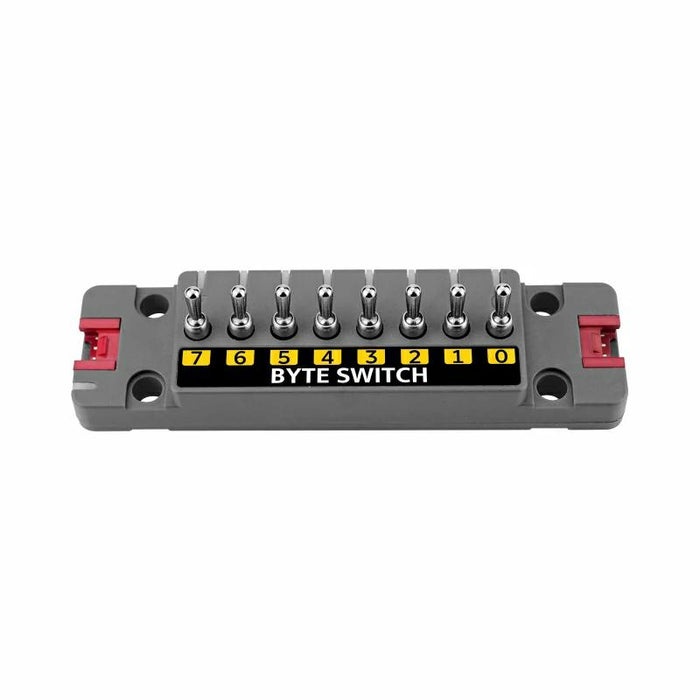

8チャンネルのトグルスイッチ入力ユニット

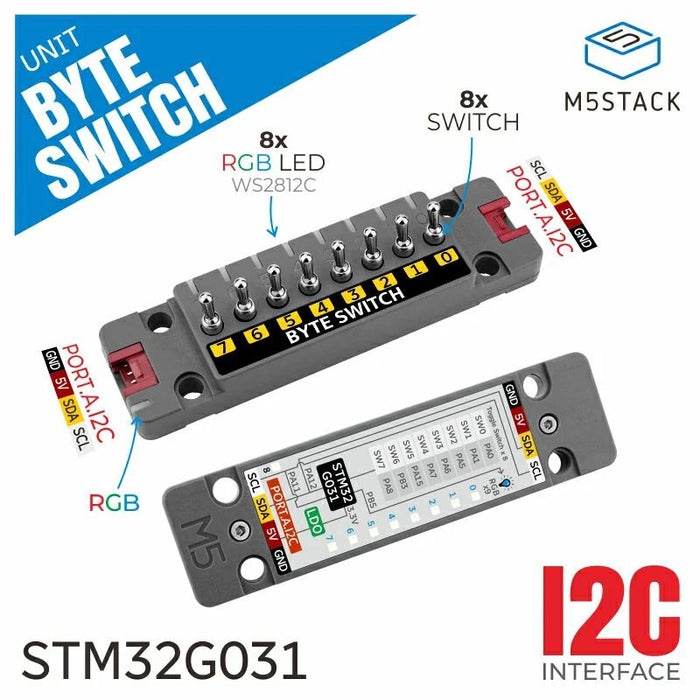

8個のトグルスイッチと9個のRGB LED(WS2812C)を搭載しています。メインコントローラにはSTM32を使用し、I2C通信をサポートしています。ボードには2つのI2Cインターフェース(Port A)が搭載されており、複数のバイトスイッチユニットをカスケード接続することで、複雑なシステムのニーズにも対応できます。トグルスイッチ入力を検出し、動的なライトステータスフィードバックを提供するため、スマートホームコントロール、ゲームエンターテイメントデバイス、教育開発プラットフォーム、産業用ステータス表示、インタラクティブ展示などのアプリケーションに適しています。

●特長

・8個のトグルスイッチ入力
・9個のRGB LED(WS2812C)
・メインコントローラはSTM32
・I2C通信インターフェース
・開発環境：UIFlow 1.0、UIFlow 2.0、Arduino IDE

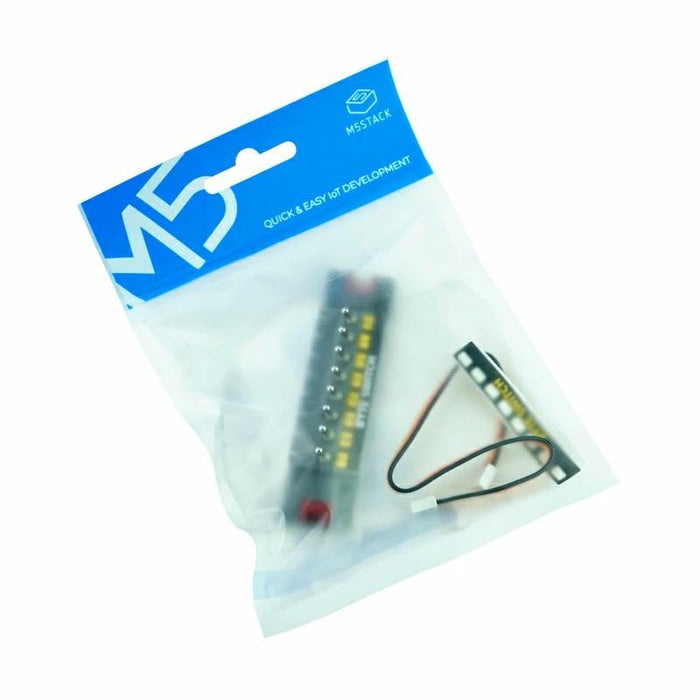

【セット内容】
・バイトスイッチユニット ×1
・HY2.0-4P ケーブル(20cm) ×1
・パネルラベル ×1
【用途】
・スマートホームのコントロールパネル
・ゲーム/エンターテイメント機器のコントローラ
・教育開/研究開発プラットフォーム
・状態制御/フィードバック機器
・ポータブル機器デバッグツール
・インタラクティブ展示/シーン制御
・小型機器ユーザインターフェース

●仕様

MCUSTM32G031G8U6(32ビットArm Cortex-M0+コア、64MHz)
トグルスイッチトグルスイッチ(独立) ×8
RGB LEDWS2812C-2020 LED ×9
通信インターフェースI2C通信@ 0x46
Groveコネクタ2個(I2Cバスカスケード拡張)
スタンバイ時消費電力DC5V @9.03mA
動作温度0～＋40℃
寸法88.0×24×19.6mm
重量22.5g


【資料】
・ドキュメント
