M5STACK-M144
M5Stack オーディオモジュール(STM32G030)
マルツコード：
M3588-511
品質ランク：
M1
自社在庫数：
5個
（ 2025/07/27 14:11 現在）

出荷予定日：
2025/7/28
数量
1個以上
￥1,339.00
(税込￥1,472.00)

M5Stack オーディオモジュール(STM32G030)【M5STACK-M144】

の概要

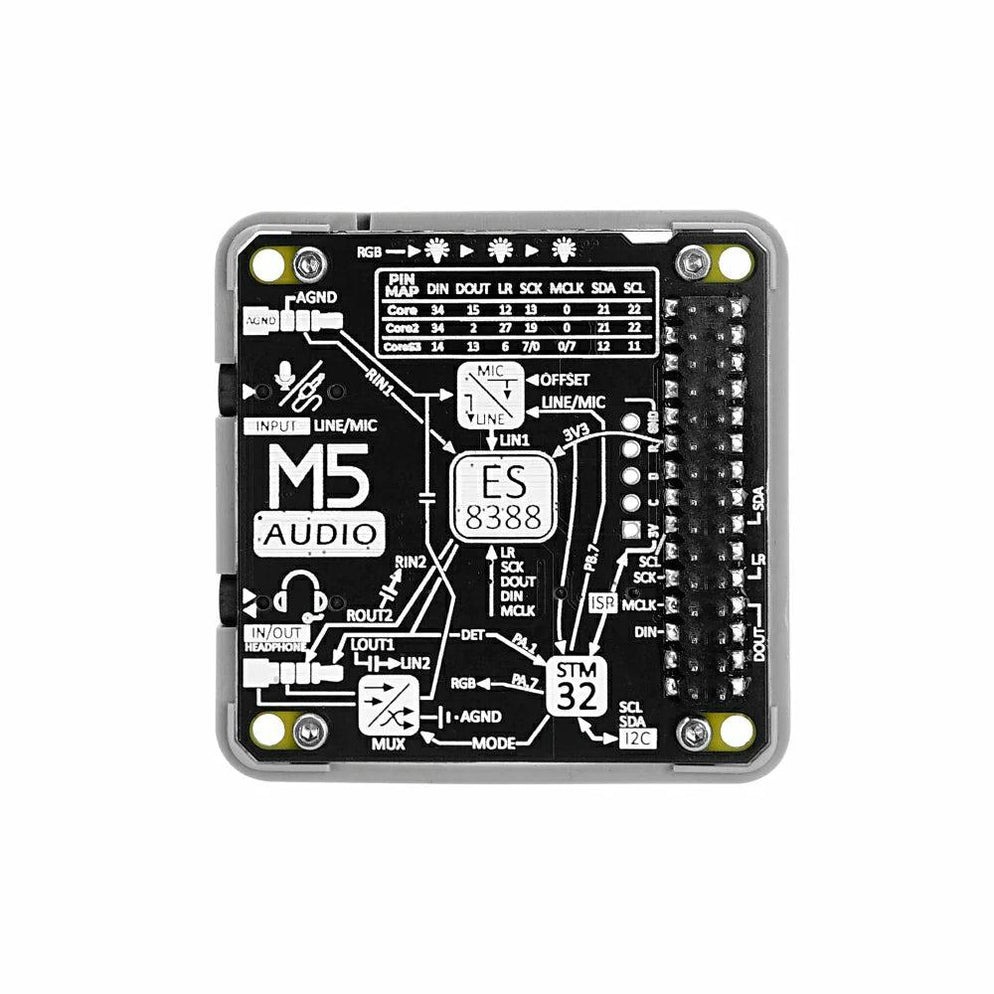

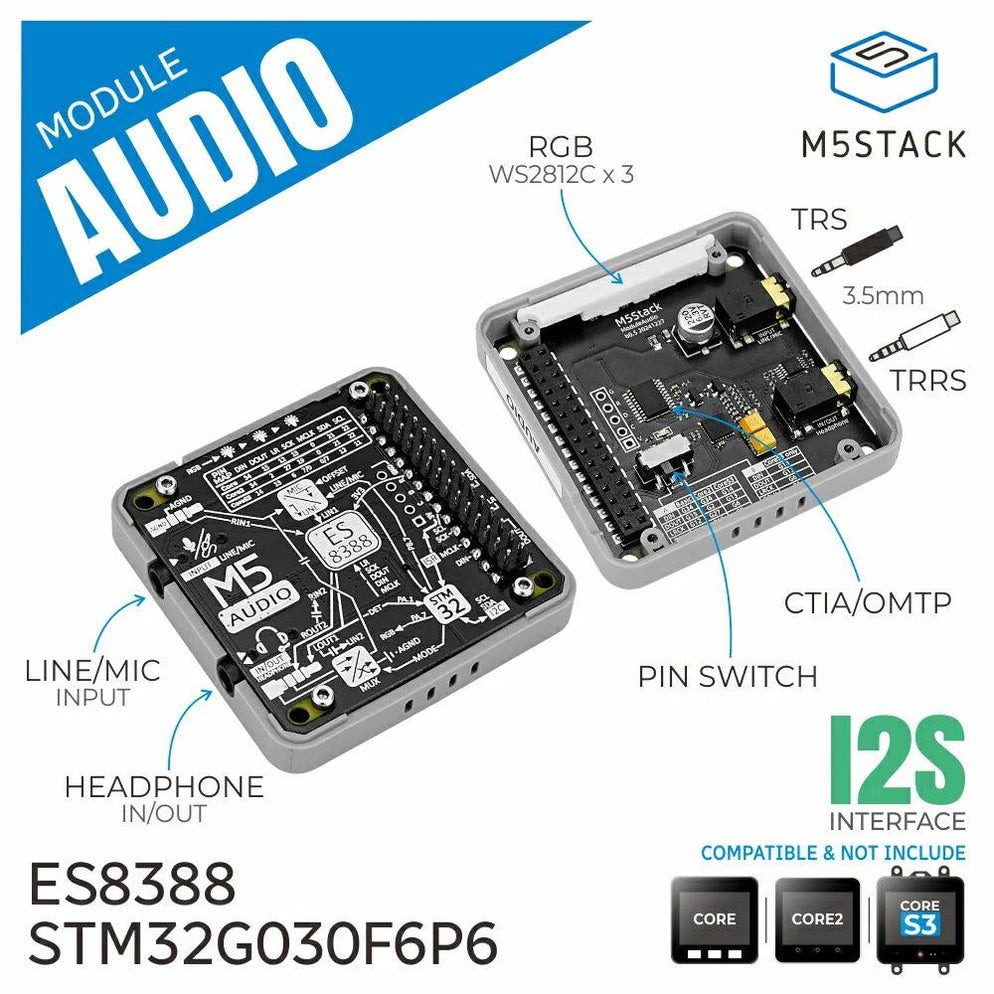

ES8388オーディオコーデックが搭載されたM5stack用オーディオインタラクション拡張モジュールです。マイク入力専用TRSジャックとマイク入力/ヘッドフォン出力兼用TRRSジャックの二つの3.5 mmジャックにより、様々な録音とステレオ再生に対応します。

ボードに搭載されたマイコン STM32G030F6P6 は、TRRSジャック挿入を検出し、WS2812C RGB LEDを制御します。レジスタ設定によりCTIA/OMTP規格の自動切換えが可能で、多くのマイク内蔵ハンドセットとの互換性が確保できます。

スマートボイス、インタラクティブアート、教育エンターテイメント、ポータブル録音、その他オーディオアプリケーションに最適です。

●特長

・MCU STM32G030F6P6 搭載
・高音質オーディオコーデック
・デュアルチャンネルマイク入力

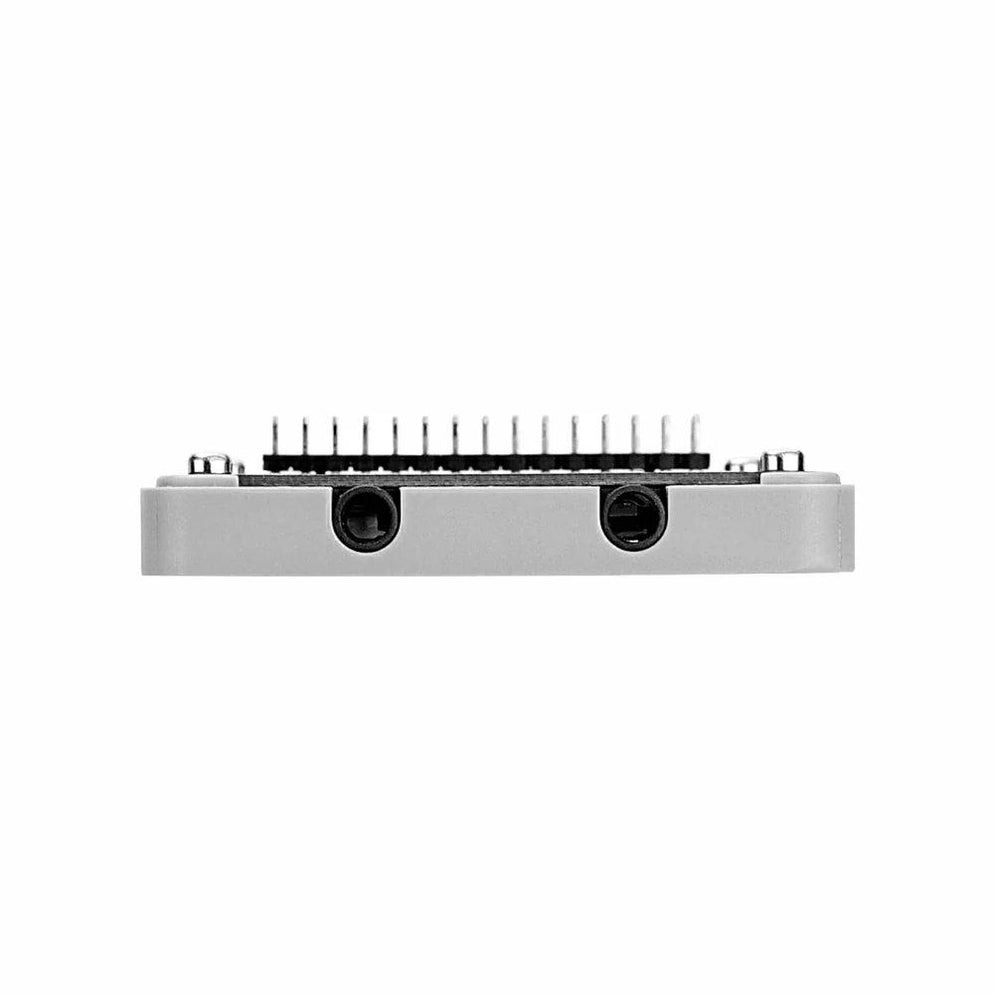

・TRS + TRRS デュアル 3.5 mm ジャック
・CTIA/OMTP 配線切替
・WS2812C RGB ステータスLED
・対応開発プラットフォーム
　ーUiFlow1
　ーUiFlow2
　ーArduino IDE

【アプリケーション】
・スマートスピーカー
・音声認識
・教育エンターテイメント
・インタクティブアートインストレーション

●仕様

MCUSTM32G030F6P6 @I2Cアドレス 0x33
オーディオコーデックES8388 @ I2Cアドレス 0x10
オーディオI/Oマイク入力 ×2、ステレオヘッドフォン出力 ×1
ジャックタイプTRS(マイク) ×1、 TRRS (マイク+ヘッドフォン) ×1
ヘッドセット規格CTIA / OMTP
LEDWS2812C_2020 ×3
動作電流DC 3.3V @ 23.53 mA
待機電流DC 3.3V @ 8.58 mA
動作温度0 ～＋40℃
製品寸法54.0 × 54.0 × 13.1 mm
製品重量12.8 g

【資料】
・ドキュメント
・ES8388データシート
