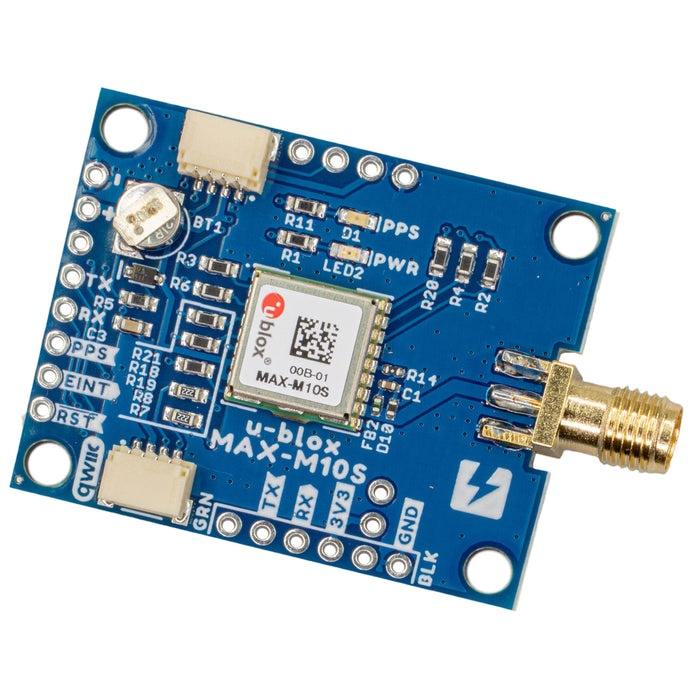

スイッチサイエンス MAX-M10S搭載 GNSSレシーバーモジュール(SMA)【SSCI-104371】

u-blox社のMAX-M10Sを搭載した本モジュールは、連続トラッキングモード25mW未満の超低消費電力の高性能小型GNSSボードです。アセットトラッカーやウェアラブルデバイスなど、大きなスペースがないバッテリー動作用途に最適です。

オンボードの MAX-M10S GNSSレシーバーは、GPS、GLONASS、BeiDou、Galileoコンステレーションからの信号を受信します。u-blox社のSuper-Sテクノロジーにより、小型アンテナかつ見通し外の場合でも、RF感度が改善されています。外部アンテナ接続時にしっかりと接続できるようSMAコネクタを加えました。

ボードにはモジュールのRTCのバックアップ電源を提供する充電池を搭載しています。これにより初回測位時間(time-to-first fix)をコールドスタートで約24秒、ホットスタートで約1秒まで短縮できます。バッテリは、電源に接続しなくてもRTCとGNSS軌道データを最大5時間維持します。これにより、GNSS性能を損なわずにバッテリー動作デバイスにおいて精度を改善し、ロックタイムを短縮します。

また、本製品はI²C通信に対応し、Qwiicとの互換性も最適で、貴重なUARTポートを消費しません。便利なQwiicシステムを利用すればハンダ付け不要でシステムと接続できます。また、ブレッドボードでも使用する場合のために、2.54mmピッチのピンも用意されています。UART通信をお好みの方は、USBシリアル変換アダプタと簡単に接続できるよう、業界標準に合わせたUARTピングループを構成しています。

u-bloxベースのGPS製品は、普及しているWindowsプログラム u-centerを使って、ボーレート、更新レート、スプーフィング(なりすまし)検出、外部割込、SBAS/D-GPSなど、多数の機能を設定できます。u-blox用ArduinoライブラリでQwiicコネクトシステムで簡単にMAX-10Sを読み込んだり制御できます。NMEAを使わないで非常に軽量なバイナリインターフェースを利用して、お使いのマイクロコントローラとシリアルポートの負荷を軽くしましょう。ライブラリでは、緯度、経度、方向、スピードをシリアルでポーリングしないでI²Cで読み込めます。

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

※ご注意
・MAX-M10SのI²Cアドレスは 0x42で、ソフトウェアで設定可能です。一つのバスで複数のMAX-M10Sモジュールと通信するには、マルチプレクサが必要です。 Qwiic Mux拡張基板をご検討ください。なお、使用にはアンテナが別途必要です。

●特長

・GPS/GLONASS/Galileo/BeiDou同時受信
・I2C/UARTインターフェースでNMEA、UBXプロトコルに対応

●仕様

【資料】

・【SparkFun資料】
　－使用ガイド
　－回路図
　－Eagleファイル(ダウンロード)
　－接続ガイド
　－Arduino ライブラリ
　－GitHubハードウェアレポ

・【u-blox資料(MAX-M10S)】
　－データシート
　－プロトコルマニュアル
　－インテグレーションマニュアル
　－製品概要
　－リリースノート
　－u-blox ECCN

・【スイッチサイエンス資料】
　ーEagleファイル(ダウンロード)
　ーサンプルコード
