SEEED-105990190

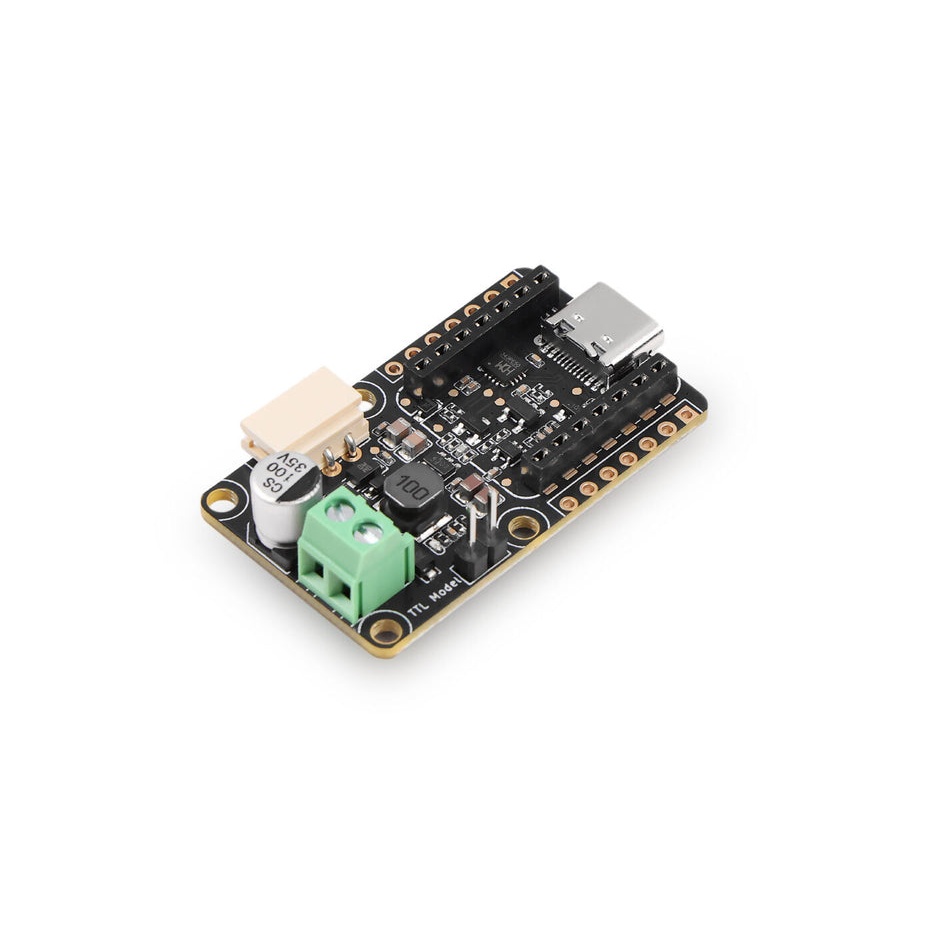

Seeed バスサーボドライバボード(XIAO用)
マルツコード:
M3590-022
品質ランク:
M1
自社在庫数:
0個
2025/10/06 03:54 現在)

提携先在庫数:9個(2025/10/03 09:00現在)

納期:
4営業日程度
数量
1個以上
¥945.00
(税込¥1,039.00)

Seeed バスサーボドライバボード(XIAO用)【SEEED-105990190】

の概要

UARTとUSBの両方で接続でき、ST/SCシリーズサーボモーターをサポートしているシリアルバスサーボドライバボードです。

2ピン 3.5mmねじ端子を備え、Seeed Studio XIAOエコシステムと互換性があります。ロボットアームや多脚ロボットに最適で、迅速なプロトタイピングや高精度な制御を行うことができます。

●特長

・幅広い互換性:ST/SCシリーズシリアル通信型バスサーボをサポートし、様々なロボットプロジェクトに使用できます。
・柔軟な制御:UARTとUSBののデュアルモード通信を提供し、簡単に多数のサーボを制御することができます。
・プロフェッショナルな電源:2ピン 3.5mmスクリューターミナルを備え、安全で信頼性の高い電源供給を可能にします。
・コンパクトな設計:42 × 25mmのサイズで、スペースが限られているプロジェクトにも適しています。
・エコシステムをサポート:Seeed Studio XIAOシリーズの開発ボードとシームレスに統合し、機能を拡張できます。

●仕様

対応サーボモータST/SCシリーズシリアルバスサーボ
制御可能サーボ台数多数(電源およびバスの負荷条件による)
制御インタフェースUART/USB
通信プロトコルシリアルバスプロトコル(ST/SCサーボと互換性あり)
入力電圧範囲5~12VDC(サーボ電圧に依存)
電源供給インタフェース3.5mmピッチ 2ピンスクリューターミナル
サーボインタフェース2.5mmピッチ 3ピンコネクタ
ジャンパUART/USBモード切り替え
寸法42 × 25mm(突起部は除く)
動作温度+10℃~+60℃

【資料】
wiki
回路図
