M5STACK-C145
M5Stack Tab5 IoT開発キット(ESP32-P4)
マルツコード：
M3590-034
品質ランク：
M1
在庫のある営業所( 5営業所 )
自社在庫数：
4個
（ 2025/09/17 18:35 現在）

出荷予定日：
2025/9/18
数量
1個以上
￥9,899.00
(税込￥10,888.00)

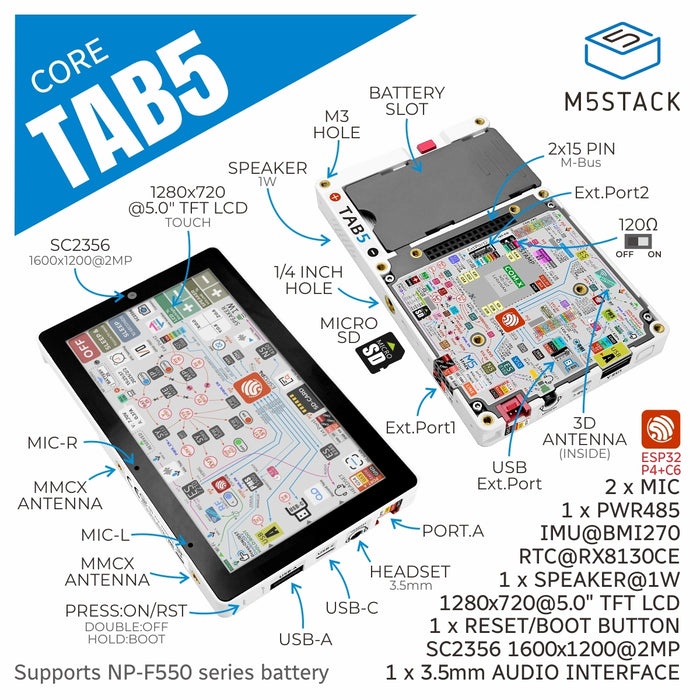

M5Stack Tab5 IoT開発キット(ESP32-P4)【M5STACK-C145】

の概要

拡張性に優れたポータブルIoT端末開発デバイス


メインコントローラにRISC-VベースのESP32-P4 SoCを採用し、16MBのフラッシュメモリと32M​​BのPSRAMを搭載しています。無線モジュールにはESP32-C6-MINI-1Uを採用し、内蔵3Dアンテナと外付けMMCXアンテナポートを切り替えられるアンテナシステムによりWi-Fi 6をサポートしています。

MIPI-DSIで駆動する5インチ1280×720 IPS TFTディスプレイを搭載し、GT911マルチタッチコントローラによりタッチ入力を実現しています。さらに、MIPI-CSI接続のSC2356 2MPカメラ(1600×1200)により、HDビデオキャプチャ、画像処理、エッジAIアプリケーション(顔認識、物体追跡など)を可能にします。

拡張機能には、周辺機器用のUSB-A(ホスト)およびUSB-C(USB 2.0 OTG)ポート、RS-485(切り替え可能な120Ω終端を備えたSIT3088)、Grove x1、M5BUS x1、GPIO_EXTヘッダー、microSDスロット、そしてCat.M/NB-IoT/LoRaWANモジュール用のSTAMPはんだ付けパッドが用意されています。そのほか、リセット/ブートボタンにより、クイックリセットとファームウェアのフラッシュが可能です。

オーディオ/ビデオ用には、ES8388オーディオコーデック、ES7210 AECフロントエンド、デュアルマイクアレイ、3.5mmジャック、1W/8ΩのNS4150Bスピーカーを搭載しています。さらに、オンボードのBMI270 6軸センサー(加速度+ジャイロ、割り込みウェイクアップ)により、動きを検知してMCUのウェイクアップをトリガーできます。

時間と電力管理には、RX8130CEリアルタイムクロック(割り込みウェイクアップ)、2S NP-F550着脱式リチウムイオンバッテリー、IP2326充電回路、MP4560昇降圧コンバータ、INA226リアルタイムモニタリング回路が内蔵されており、外部電源なしでも安定した動作を実現します。側面の電源ボタンでオン/オフが可能です。

構造的には、側面にUNC 1/4-20三脚マウントナットを備えており、三脚などを直接取り付けることができます。

●特長

・デュアルコアのESP32-P4を搭載
・ワイヤレスモジュールとしてESP32-C6を搭載
・Wi-Fi 6に対応
・3Dアンテナを内蔵し、MMCX外部アンテナポートも用意
・5インチIPS TFTディスプレイを搭載
・GT911によりマルチタッチに対応
・2Mピクセルカメラ(SC2396)を搭載
・USB-A(ホスト)とUSB-C(OTG)接続に対応
・RS-485インターフェース
・Grove/M5BUS拡張
・microSDカードスロット
・STAMP拡張パッド
・オーディオコーデック(ES388)
・AECデュアルマイクロフォン(ES7210)
・1Wスピーカー＋3.5mmジャック
・6軸センサ(BMI270)を搭載
・リアルタイムクロック(RX8130CE)を搭載
・リセット/ブートボタン、電源ボタン
・UNC 1/4-20三脚固定ナット
・開発環境：ESP-IDF
・用途：スマートホームコントローラ、リモート監視システム、IoTデバイス開発、産業オートメーション

●仕様

メインコントローラSoCESP32-P4NRW32(RISC-V 32ビット、HPデュアルコア400MHz + LPシングルコア40MHz)
ワイヤレスモジュールSoCESP32-C6-MINI-1U(Wi-Fi 6@2.4GHz/Thread/ZigBee対応)
アンテナ内蔵3Dアンテナ/MMCX外部アンテナポート
フラッシュ16MB
PSRAM32MB
ディスプレイ5インチ IPS TFT(1280×720)
タッチGT911 マルチタッチコントローラ(I2C)
カメラSC2356@2MP(1600×1200) MIPI-CSIインターフェース
オーディオES8388コーデック、ES7210 AECフロントエンド
マイクロフォンデュアルマイクシステム(AECエコーキャンセル)
スピーカ1W @8Ω NS4150B
ヘッドフォンジャック3.5mm
USBポートUSB-A(ホスト)、USB-C(USB 2.0 OTG)
RS485ポートSIT3088(終端抵抗120Ω切り替え)
拡張インターフェースGrove、M5BUS、GPIO_EXTヘッダ
ストレージ拡張microSDカードスロット
拡張パッドSTAMPパッド(Cat.M/NB-IoT/LoRaWANモジュール対応)
モーションセンサ6軸センサ(加速度＋ジャイロ)BMI270(インタラプトウェイクアップ)
RTCRX8130CEリアルタイムクロック(インタラプトウェイクアップ)
リセット/ブートボタンリセット/書き込み用シングルボタン
充電管理IP2626充電コントローラ
電源監視INA226(バス電流/電圧監視)
バッテリー(別売)2S NP-F550 互換 リムーバブルリチウムイオン電池
(7.4V、2000mAh、14.8Wh)
サイズ128.0×80.0×12.0mm
重量124.0g


【付属部品】
・1.25-6P シングルエンドターミナルワイヤ ×1


【資料】
・ドキュメント
・ESP32-P4
・NP-F550 2S Battery
・BMI270
・ESP32-C6
・NS4150B
・ES7210
・ES8388
・INA226
・IP2326


【ソフトウェア】
・Easyloader:Tab5 Factory Firmware

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら

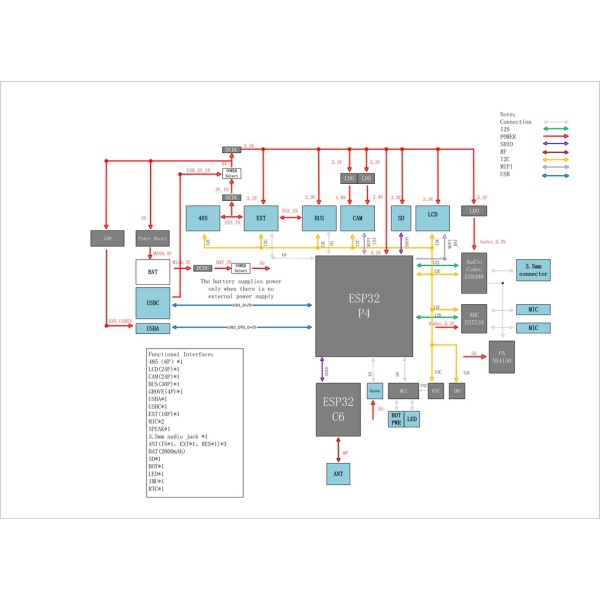

3590034 0000000202520227 AC-142 M5STACK-C145 回路図
