PIMORONI-PIM438

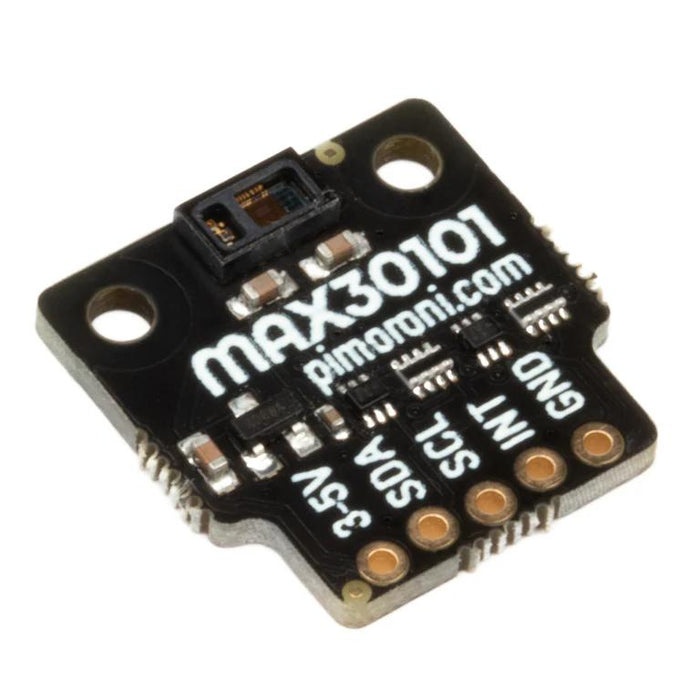

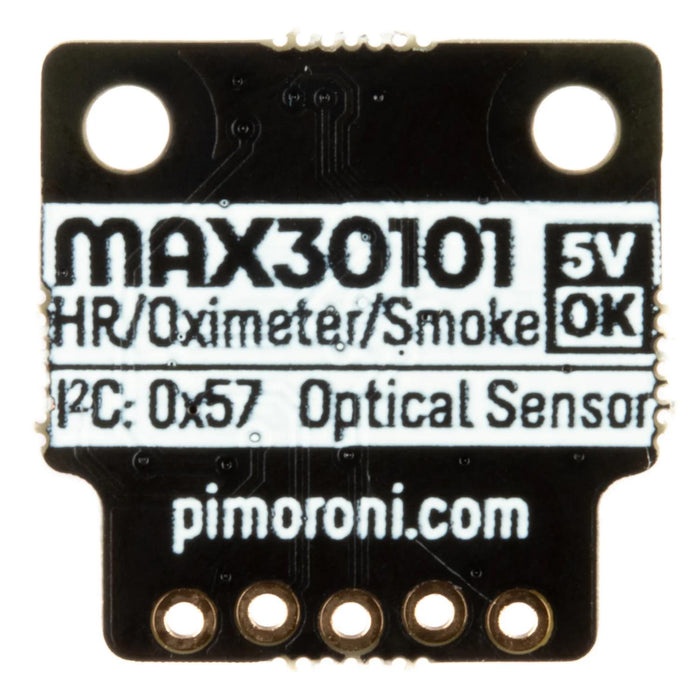

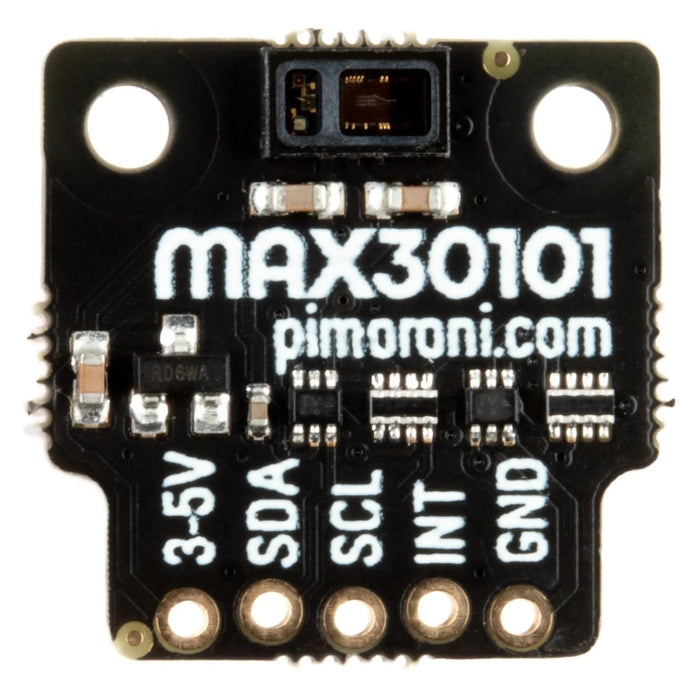

Pimoroni MAX30101搭載 心拍数/オキシメーター/煙検知モジュール
マルツコード：
M3591-062
品質ランク：
M1
自社在庫数：
0個
（ 2025/10/14 12:26 現在）

提携先在庫数：12個(2025/10/14 09:00現在)

納期：
4営業日程度
数量
1個以上
￥4,410.00
(税込￥4,851.00)

Pimoroni MAX30101搭載 心拍数/オキシメーター/煙検知モジュール【PIMORONI-PIM438】

の概要

MAX30101が搭載された、心拍数、オキシメーター(酸素飽和度)、煙/微粒子検知モジュール

本センサに搭載された三つのLED(緑、赤、赤外)とフォトディテクタを組み合わせて、センサに反射された光量を測定します。フォトプレチスモグラフィ(Photoplethysmography、PPG)と呼ばれる技術を用いて、センサを指先に装着した際に、心拍ごとの皮膚の色変化を検出できます。

また、煙など空気中の粒子を、粒子から跳ね返される光量を測定することにより検出できます。Pythonライブラリにはその方法の簡単なサンプルがあります。

Breakout Garden HATとの互換性があり、六つのスロットに挿すだけでご使用になれます。

●特長

・MAX30101 - 心拍数、オキシメーター、煙/微粒子検知
・緑、赤、赤外線LED
・光検出センサ
・環境光除去機能
・温度センサ
・I2C インターフェース(アドレス 0x57)
・3.3/5 V 対応
・逆極性保護
・Raspberry Pi 、Arduinoで使用可能
・寸法:19×19×3.2 mm

【セット内容】
・MAX30101モジュール
・1x5ピンヘッダ
・1x5直角ピンソケット(モジュールにハンダ付けすれば、Raspberry PiのGPIO ヘッダの1、3、5、7、9ピンに直挿しできます)

【ご注意】
・本製品およびPythonコードライブラリは、医療診断、煙火災検知、安全が重大な結果に関わる用途に使用しないでください。
・心拍数を測定する場合、基板の取り付け穴に輪ゴムなどを通して指先(指の腹側)に取り付けると信頼性の高いデータが得られます。

【資料】
・データシート
・回路図
・Pythonライブラリ
心拍数のグラフ表示、煙などの粒子数の相対レベルなどのサンプルコード
　－心拍数サンプル(1.12" OLED モジュール、Breakout Garden HAT または pHATが必要)
・Arduinoライブラリ
血液中酸素飽和度(SPO2)、温度、プレゼンス検出などのサンプルコード

【製品紹介動画】
