M5STACK-S007-PIN127-V033
M5StampS3A (1.27mmピッチピンヘッダ実装済)
マルツコード：
M3591-151
品質ランク：
M1
自社在庫数：
10個
（ 2025/09/05 04:32 現在）

出荷予定日：
2025/9/5
16:00
までのご注文で
2025/9/5
出荷
数量
ピッチピンヘッダ
1個以上
￥1,920.00
(税込￥2,112.00)

M5StampS3A (1.27mmピッチピンヘッダ実装済)【M5STACK-S007-PIN127-V033】

の概要

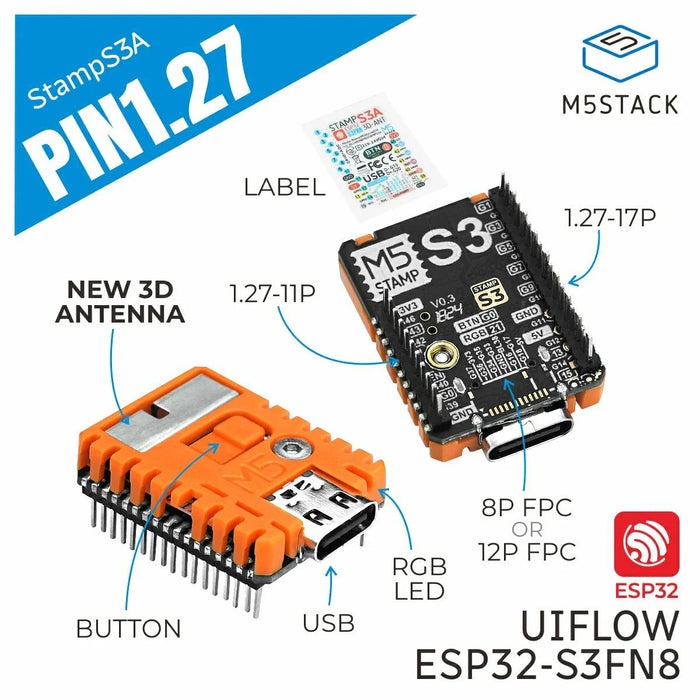

M5Stamp S3Aの1.27 mmピッチピン実装版です。表面の色はオレンジです。

Espressif社のESP32-S3FN8が搭載された切手(Stamp)サイズの高集積組み込みモジュールです。8 MBフラッシュ、プログラマブルRGBLED、ボタン入力を内蔵。最適化された3Dアンテナ設計により無線性能が向上しています。23 本のGPIOと、1.27 mmピッチのSMTピンがハンダ付けされ、高密度プリント基板用に、小型フットプリントを提供します。

●特長

・240 MHz Xtensa LX7 デュアルコア ESP32-S3FN8(2.4 GHz Wi-Fi)搭載
・1.27 mmピッチSMTインターフェース
　23本のGPIOを引き出し
・8 MBフラッシュメモリ
・豊富なIOピン(SMT、DIP、fly-wire)
・プログラマブルRGB LEDとボタン
・最適化された3Dアンテナ
・開発プラットフォーム
　UiFlow2
　Arduino IDE
　ESP-IDF
　PlatformIO

●仕様

SoCESP32-S3FN8
DC-DCコンバータMUN3CAD01-SC
Flash8 MB
電源電圧5 V
インターフェースプログラマブル物理ボタン ×1
プログラマブルRGB LED(WS2812B-2020) ×1
無線アンテナタイプ2.4 GHz 3Dアンテナ
インターフェースタッチセンサ
SD/SDIO/MMCホストコントローラ
SPI
SDIO/SPIスレーブコントローラ
EMAC
モータPWM
LED PWM
UART
I2C
I2S
GPIOパルスカウンタ
23×IOピンG0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
I/Oピッチ 1.27 mm
LCD FPCピッチ0.5 mm(12または8ピン)
動作温度0℃～＋40℃
寸法26×18.0×4.7 mm
重量7.6 g

※注意
・G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部でプルダウンされています。
・起動前にG46をHighにしない でください。チップが起動できない場合があります。詳細はESP32-S3データシートをご覧ください。

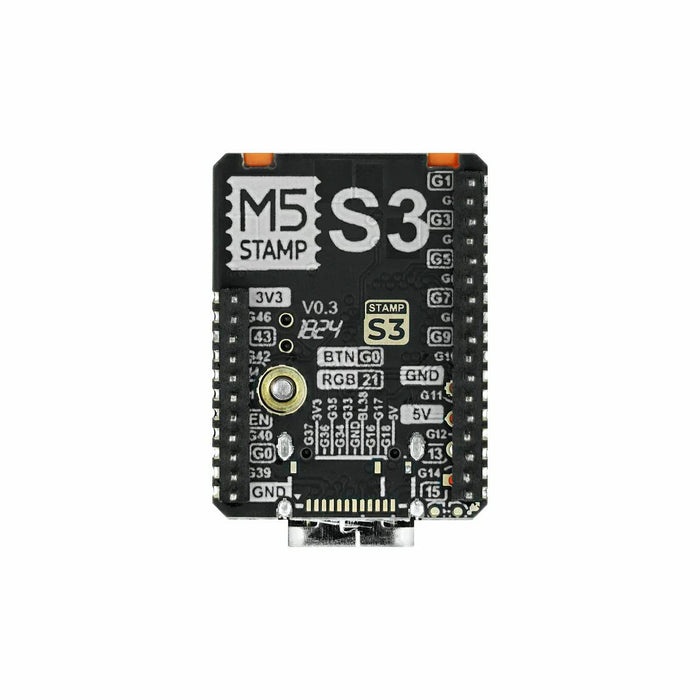

・TFTディスプレイ用のSPIインターフェースはモジュール背面に予約されています。8ピンまたは12ピンFPC コネクタが使用できます。

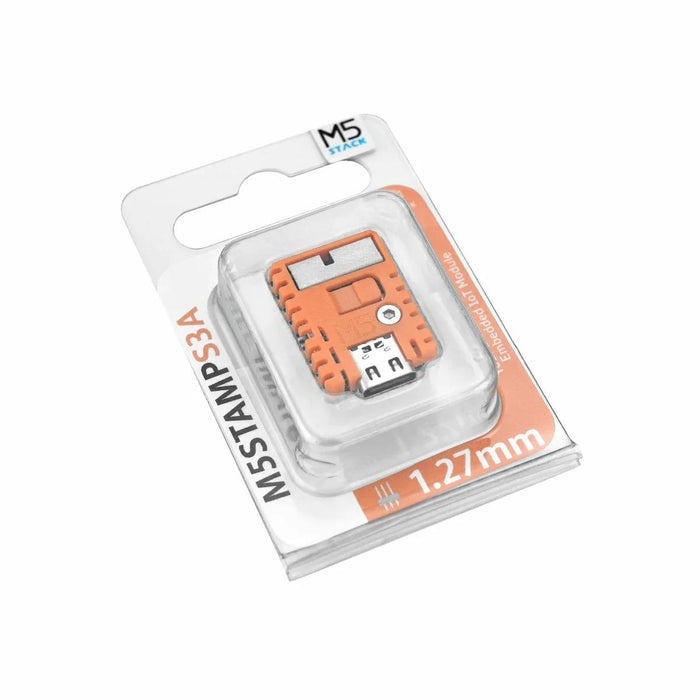

【内容物】
・Stamp-S3A PIN1.27 ×1
・ピンステッカー ×1

【資料】
・データーシート
ESP32-S3
MUN3CAD01-SC

・ソフトウェア
Arduino
UiFlow2
