MYACTUATOR-1102020360330200

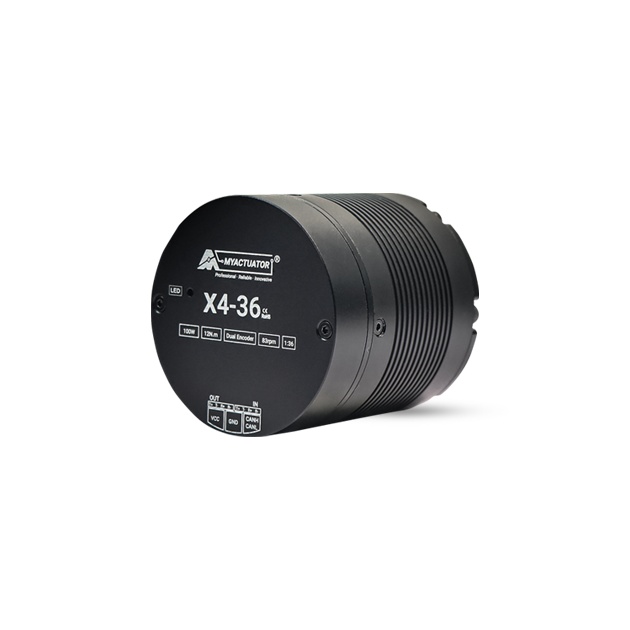

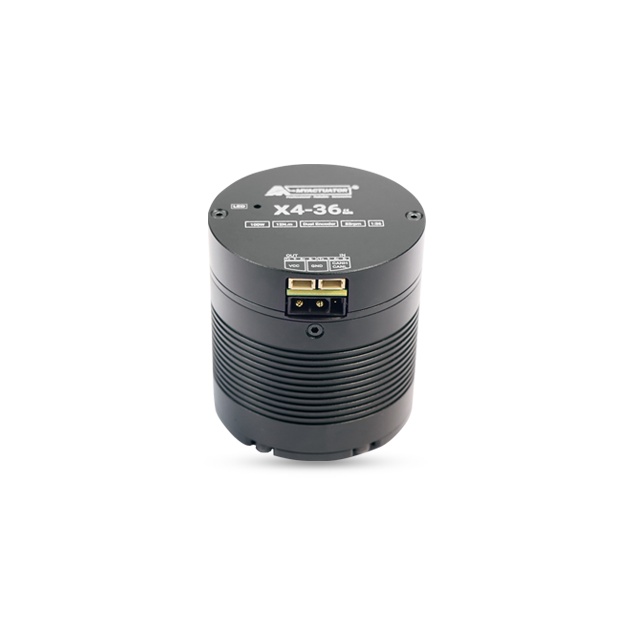

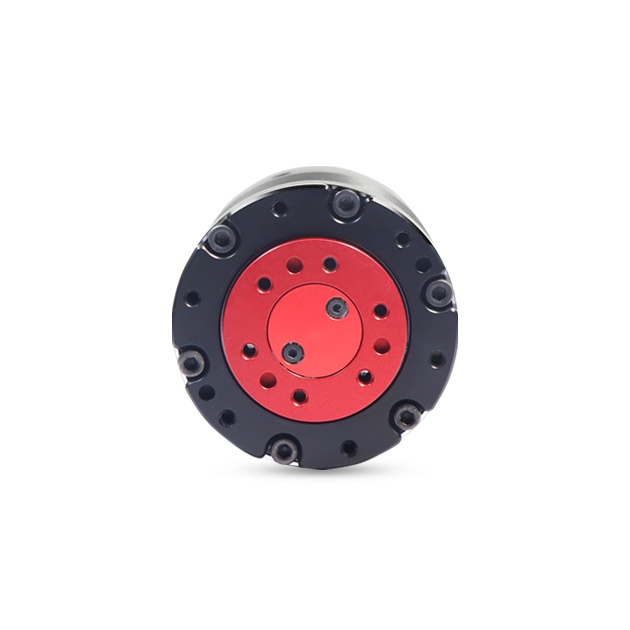

MyActuator RMD-X4-P36-36-E(遊星歯車)
マルツコード：
M3652-824
即納在庫数：
0個
（ 2025/11/25 10:42 現在）

納期：
お問合せ下さい
数量
1個以上
￥68,880.00
(税込￥75,768.00)

MyActuator RMD-X4-P36-36-E(遊星歯車)【MYACTUATOR-1102020360330200】

の概要

RMD-XシリーズはMyActuatorの中核製品で、人型ロボット用に開発されたシリーズです。ある程度の速度も出るので、大きく速く動かす用途に向いています。本製品はEtherCATとCAN通信の両方に対応しています。

MyActuatorは中国蘇州発の小型・軽量なサーボアクチュエータブランドです。シリーズ展開されているため、必要な出力の製品を選択可能です。

●特長

・密閉構造による防水・防塵・腐食防止
・精密な制御が可能
　－空洞ヘリカルギア
　－精密遊星ギア
・二つのエンコーダーを搭載
・各種保護(過熱・過電流・過電圧・過速度)
　－ファームウェアの遠隔更新が可能、カスタマイズ可能な命令、温度センサーをサポートし温度の読み取りも可能
・EtherCATとCAN通信に対応
・デバッグ用ソフトウェアを提供(PC用)
　－シャフト角、速度、消費電流などを波形としてリアルタイム表示
　－セットアップ画面、アドバンスド画面で各種パラメータの設定が可能
　－エンコーダの校正、ファームウェア更新、など

●仕様

入力電圧24 V
無負荷時回転速度111 rpm
無負荷時電流0.9 A
定格回転速度83 rpm
定格トルク10.5 N.m
定格出力100 W
定格相電流6.1 A(RMS)
ピークトルク34 N.m
ピーク相電流21.5 A(RMS)
減速比361
直径55 mm
高さ61 mm
重量0.36 kg

RMD-X V4シリーズ 型番の命名規則
【RMD - X4 - P36 - 36 - E】
・RMD:ブランド名(RMD = Reducer Motor Drive)
・X:シリーズ名(X = Integrated Planetary Actuator)
・4:モーターのモデル名(例:2,4,6)
・P36:遊星減速比(36 = 36:1)
・36:ピークトルク(36 = 36 N.m)
・E:通信方式(E = EtherCAT&CAN BUS、C = CAN BUS)

【内容物】
・モーター本体 ×1
・電源+CAN BUS通信ケーブル ×1
・120Ω端子抵抗 ×1
・EtherCAT通信ケーブル ×2
・USB-CANアダプタ ×1

付属品詳細はこちらのPDFをご覧ください。

【資料】
・図面
・製品カタログ
・資料ダウンロードページ
・MYACTUATOR Setup Software ダウンロードページ
・SDK ダウンロードページ
