M5STACK-M145
M5Stack QRコードスキャナモジュール 13.2
マルツコード：
M3655-212
品質ランク：
A
在庫のある営業所( 5営業所 )
即納在庫数：
8個
（ 2025/11/21 02:59 現在）

出荷予定日：
2025/11/21
16:00
までのご注文で
2025/11/21
出荷
数量
1個以上
￥3,320.00
(税込￥3,652.00)

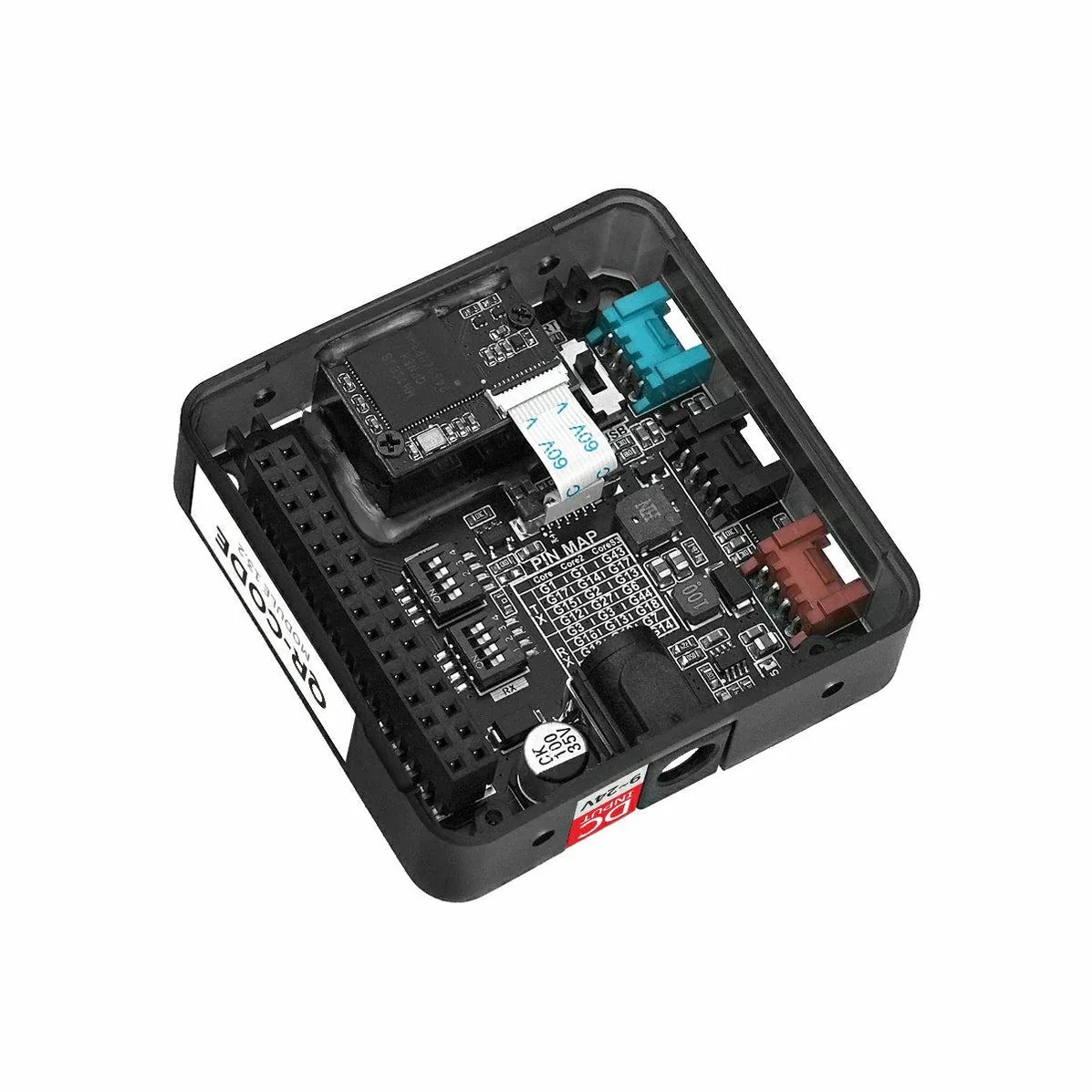

M5Stack QRコードスキャナモジュール 13.2【M5STACK-M145】

の概要

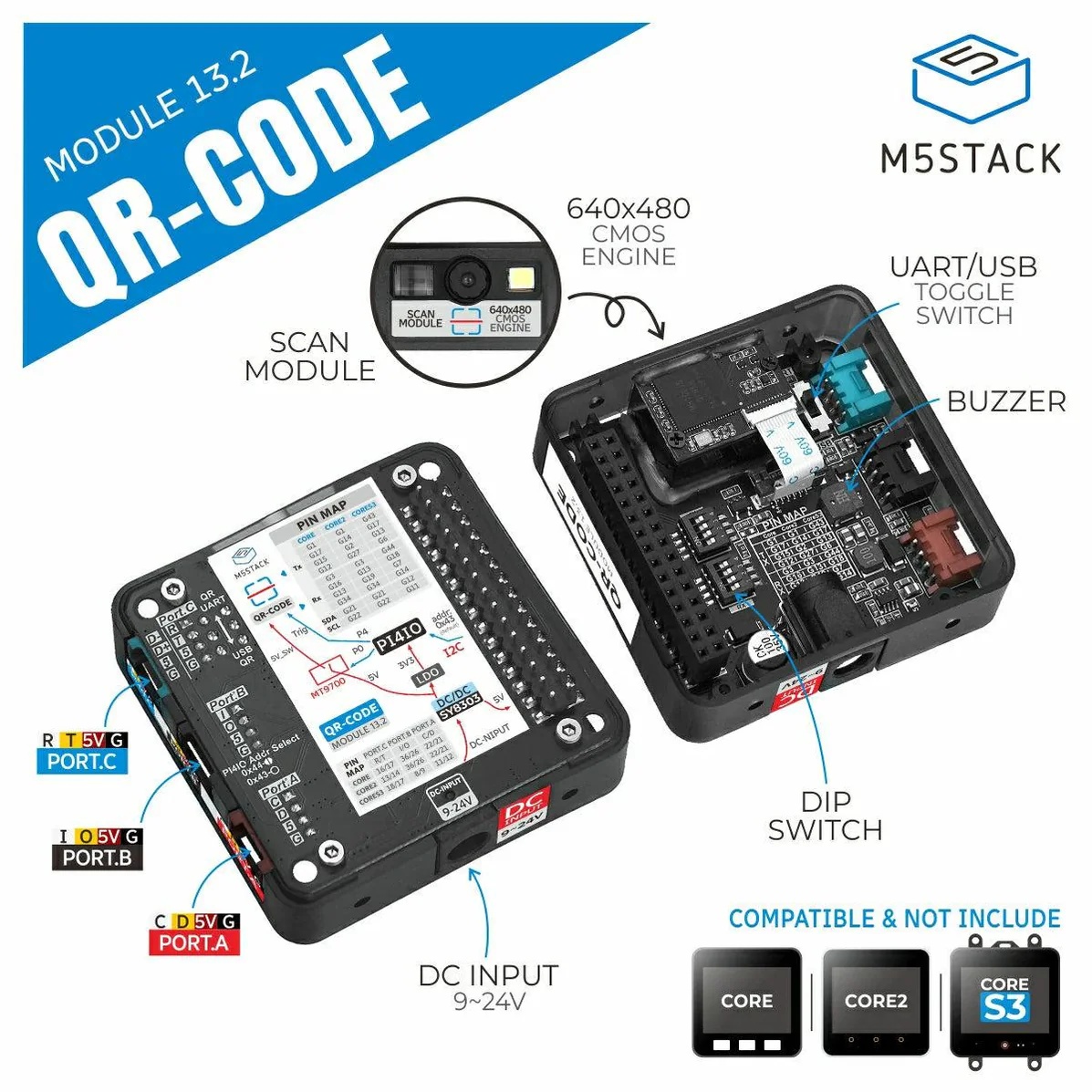

解像度640×480のCMOSセンサが搭載された1D/2Dバーコードスキャナです。USB(仮想シリアル/HIDキーボード/HID-POS)またはUARTで外部機器と接続します。照明用LED及び照準用LEDと音声通知用ブザーが搭載されています。
※USB接続には、別売Grove to USB-Cコネクタ等が必要です。

●特長

・2Dコード 3種、1Dコード 14種に対応
・USB/UARTをトグルスイッチで切替可能
・読取り音用ブザー搭載
・照明用白色LEDと照準用赤色LEDを搭載
・高解像度イメージング、フォーカス・照準機能
・スキャントリガーモードを複数搭載(自動、連続、モーションセンシング、パルスなど)
・DC9?24Vの電源入力に対応(5.5mm×2.1mm、センタープラス)
・開発プラットフォーム：Arduino、UiFlow2

●仕様

センサ640×480 CMOS
対応2DコードPDF417、QR Code、Data Matrix
対応1DコードCode11、Code39、Code93、Code128、EAN-13、EAN-8、UPC-A、UPC-E、Codabar、Interleaved 2 of 5、Matrix 2 of 5、Industrial 2 of 5、MSI、GS1 Databar
被写界深度50mm?160mm
読取り精度5mil以上
印刷コントラスト20%以上
走査角ピッチ ±55°、スキュー ±55°
通信インターフェースUSB または UART(別売 Grove to USB-C コネクタ経由でPCにUSB接続可能)

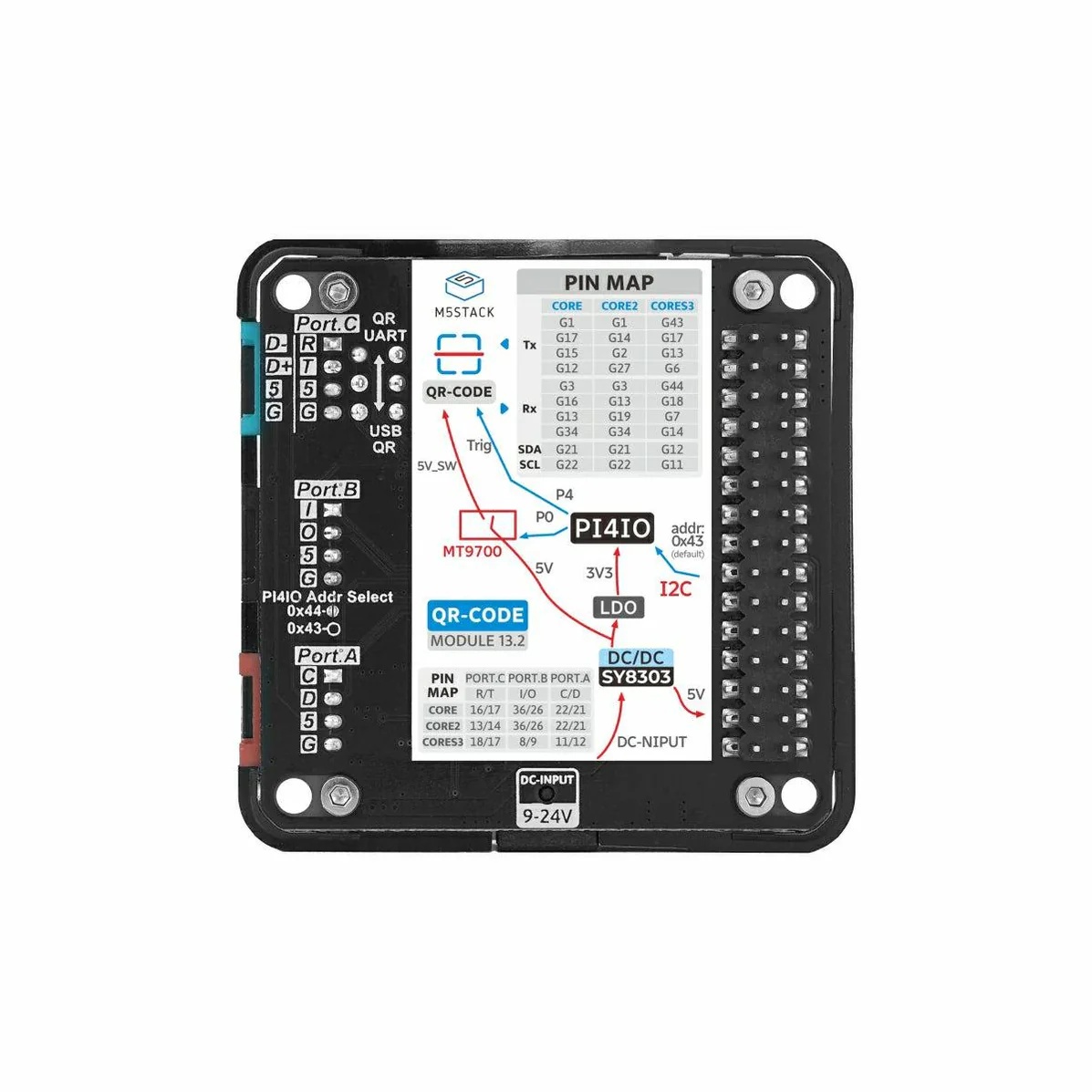

拡張インターフェースGrove ポート 3基(PORT.A / PORT.B / PORT.C)
HY2.0-4P配列PORT.A：GND、5V、I2C_SDA、I2C_SCL
PORT.B：GND、5V、OUT、IN
PORT.C：GND、5V、UART_TX / QR_USB / DP+(SW)、UART_RX / QR_USB / DM?(SW)
IO拡張チップPI4IOE5V6408(I2Cアドレス 0x43 既定/0x44)
DIPスイッチホストとなる機種に合わせUARTピンを選択可能
DC電源入力9V?24V、5.5mm×2.1 mm、センタープラス/外側マイナス
動作電流(Core2 接続時の参考値)DC5V：モジュールOFF 74.42mA(5.04V)、ON 255.84mA(5.09V)
DC9V：モジュールOFF 98.93mA(9.09V)、ON 153.44mA(9.10V)
DC12V：モジュールOFF 79.96mA(10.49V)、ON 124.54mA(10.38V)
外形寸法54.0mm×54.0mm×19.7mm
製品重量22.9g

【資料】
・ドキュメント

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら

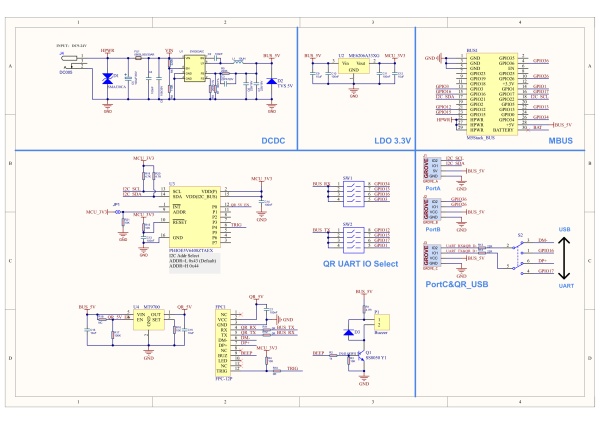

3655212 0000000202594578 AE-047 M5STACK-M145 回路図
