M5STACK-U208
M5Stack Chain Angle(STM32G031/RGB LED搭載ノブ入力ユニット)
マルツコード：
M3755-950
品質ランク：
A
即納在庫数：
5個
（ 2026/04/06 02:32 現在）

出荷予定日：
2026/4/6
16:00
までのご注文で
2026/4/6
出荷
数量
1個以上
￥1,038.00
(税込￥1,141.00)

M5Stack Chain Angle(STM32G031/RGB LED搭載ノブ入力ユニット)【M5STACK-U208】

の概要

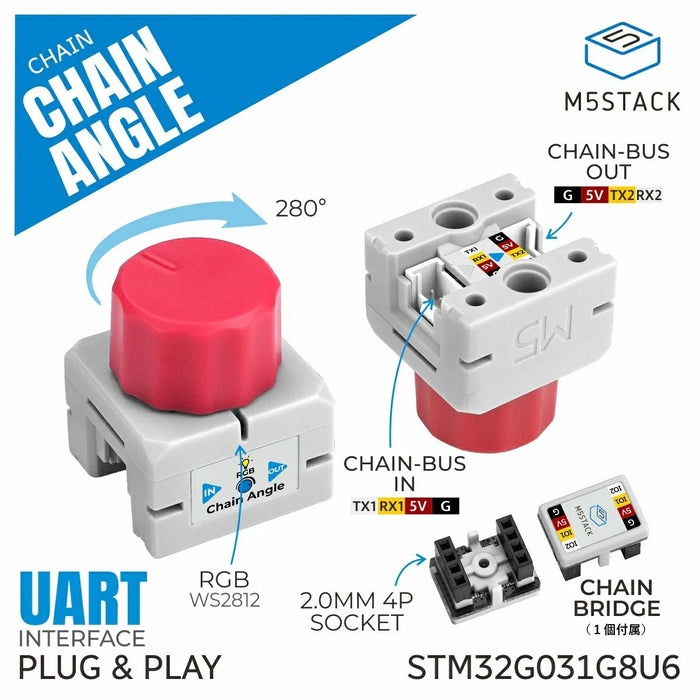

マイコンを内蔵しシリアル通信で多くのChainデバイスを数珠つなぎに接続できるM5Stack Chainシリーズのひとつで、280°までのノブの回転角を測れるノブ入力ユニットです。ポテンショメータノブが回転すると、サンプリング端子の電圧値が一定範囲内で変化します。内蔵MCUによるADC変換後、最大12 bit分解能の信号値が出力されます。ステータス表示やディスプレイ用のプログラマブルRGB LEDも内蔵しています。

●特長

・M5Stack Chainシリーズ
・UARTシリアル デイジーチェーン通信プロトコル採用

・STM32G031をコントローラとして搭載
・ポテンショメータ入力
・WS2812プログラマブルRGB LED搭載
・LEGO互換穴を備え、簡便な取付が可能
・二つのHY2.0-4PコネクタによりChainシリーズのデバイスを繋ぐことが出来ます

●仕様

・MCU：STM32G031G8U6
・通信：UARTシリアル通信
・通信速度：115200 bps
・通信フォーマット：N81

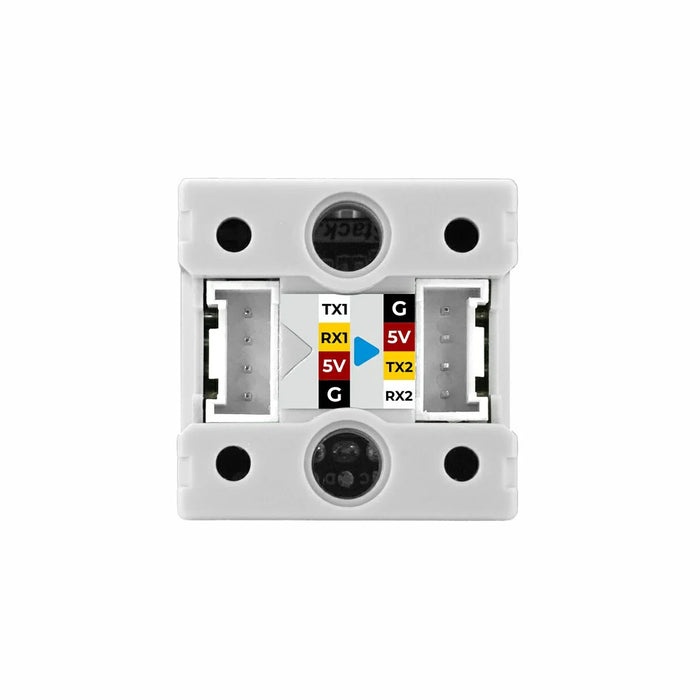

・コネクタ：2 x HY2.0-4Pコネクタ

・ポテンショメータ
・A / D変換分解能：12 bit
・総回転角度：280±10°

・プログラマブルRGB LED：WS2812
・電源：DC 5 V(HY2.0-4Pコネクタにて受電)
・消費電流：21.13 mA(RGB点灯時)
・動作温度範囲：0～＋40℃
・外形寸法：23.9 x 23.9 x 28.2 mm

【用途】
・スマートホーム制御
・ヒューマンマシンインターフェース
・音量調節
・モーター速度制御

【動作イメージ】

※ Chain Angle、Chain Bridge(Chainシリーズ 連結用コネクタ)以外は商品に含まれません

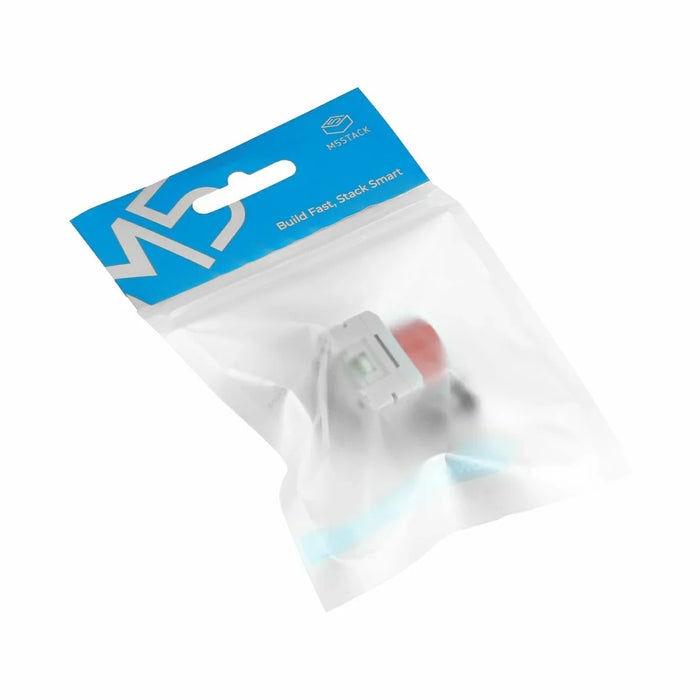

【内容物】
・1 x Chain Angle 本体
・1 x Chain Bridge(Chainシリーズ 連結用コネクタ)

【資料】
・ドキュメント
・チュートリアル
