M5STACK-K134-V11
M5Stack Din Meter v1.1(M5Stamp S3A搭載)
マルツコード：
M3755-952
品質ランク：
A
即納在庫数：
4個
（ 2026/04/06 02:32 現在）

出荷予定日：
2026/4/6
16:00
までのご注文で
2026/4/6
出荷
数量
1個以上
￥4,222.00
(税込￥4,644.00)

M5Stack Din Meter v1.1(M5Stamp S3A搭載)【M5STACK-K134-V11】

の概要

M5 Din Meter(M5Stamp S3搭載)の後継品です。

フロントパネルにそのまま取り付けられる表示/操作一体型コントローラです。心臓部にM5Stamp S3A(ESP32-S3 240 MHz/8 MB Flash)が搭載され、1.14 inchカラー液晶(135 x 240)とロータリーエンコーダ、RTC、ブザー、ユーザーボタンが内蔵されています。DC 6～36 Vの広い入力範囲に加えてリチウム電池ソケットと充電回路を備え、停電時のバックアップや可搬運用にも対応します。I2C/GPIOを引き出すPORT.A/PORT.Bでセンサ/アクチュエータを拡張でき、計測/表示/制御を小さなスペースに集約可能、様々な組み込み計測機器の表示および制御入力アプリケーションに適しています。

●v1.0からの主な変更点

・コントローラがM5Stamp S3Aにアップグレードされました(ESP32-S3ベース、USB OTG/Serial/JTAG対応)。
・電池運用時の低消費動作や筐体/固定付属品が見直されています。
・そのほか、表示/操作子やI/O構成はv1.0と同等の使い勝手を維持しています。

●特長

・1/32 DIN標準サイズで制御盤や装置フロントにスマートに実装
・1.14 inch IPS液晶とロータリーエンコーダで直感的に操作
・RTC/ブザー/ユーザーボタンを標準装備(スケジュールやアラームに活用可能)
・DC 6～36 V/USB/リチウム電池の3系統電源、電池は本体で充電(約100 mA)
・PORT.A/PORT.BからI2C/GPIOを拡張(各5 V系、給電の目安は220 mA程度)
・開発環境はUiFlow2/Arduino IDE/ESP-IDF/PlatformIOに対応

※ 注意

・取り付け面の材質や振動条件に応じて、両面テープ/ねじ固定を選んでください。
・PORT.A/PORT.BにI2Cデバイスを多段接続する場合は、配線長や電源余裕を見直し、必要に応じてI2Cハブ/外部電源をご検討ください。
・仕様や同梱物は予告なく変更される場合があります。

●仕様

・マイコン：ESP32-S3(M5StampS3A、デュアルコア 240 MHz、Flash 8 MB)
・無線：2.4 GHz Wi-Fi
・ディスプレイ：1.14 inch IPS、ST7789、135 x 240
・入力：ロータリーエンコーダ(プッシュ付)、ユーザーボタン
・内蔵機能：RTC、ブザー
・電源：DC 6～36 V/USB/リチウム電池(1.25-2Pソケット、充電約100 mA)
・拡張：PORT.A/PORT.B(I2C/GPIO、5 V給電系)
・消費電流(参考)：電池待機時 4.2 V@約38.4 A
・動作温度：0～＋40 ℃

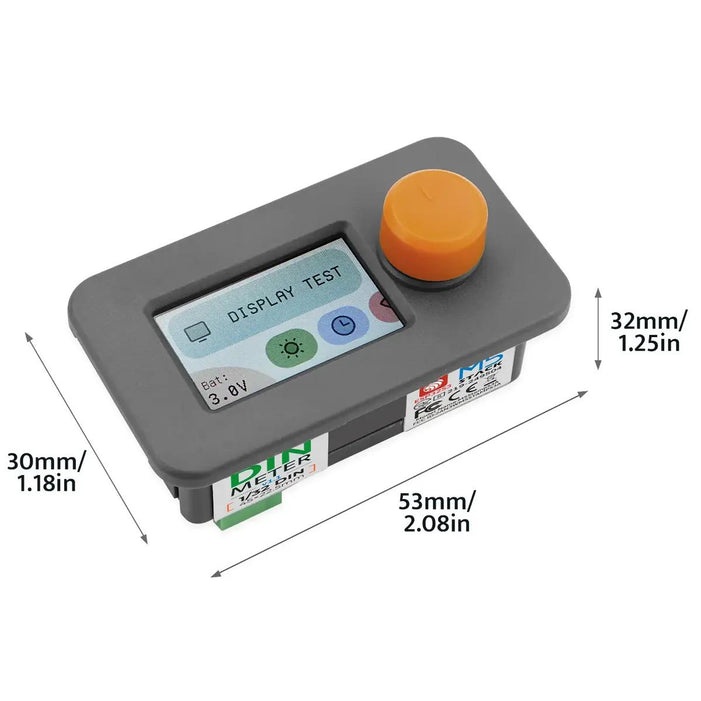

・外形寸法/質量：53.0 x 30.0 x 32.0 mm / 約17.8 g
・パッケージ寸法/総重量：136.0 x 95.0 x 24.0 mm / 約44.9 g
・取り付け：両面テープ固定/バッククリップねじ固定

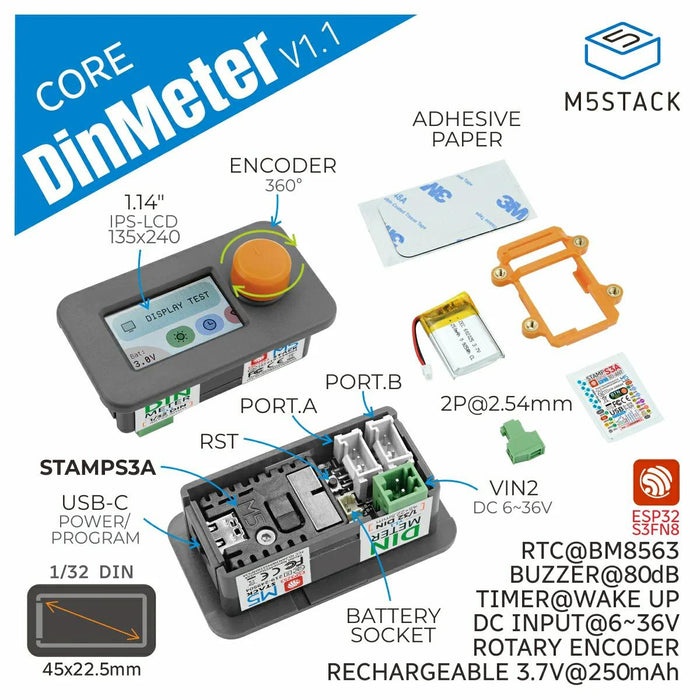

【内容物】
・1 x Din Meter v1.1 本体
・1 x リチウムポリマ電池 250 mAh
・1 x 2.54-2P 端子台
・1 x プラスチック製バッククリップ
・1 x 両面テープ
・1 x ピン配置ステッカー

【資料】
・ドキュメント(Din Meter v1.1 ガイド/仕様)
・Arduinoクイックスタート
・Arduinoドライバ
・Arduinoファームウェア
・UiFlow2クイックスタート
