DFROBOT-SEN0690
DFRobot 極薄型リニアポテンショメータ(300 mm、IP67、アナログ電圧出力)
マルツコード：
M3758-367
品質ランク：
A
取り寄せ先在庫数：
8個

2026/08/03 9:00 現在

出荷予定日：
2026/8/10
16:00
までのご注文で
2026/8/10
出荷
数量
1個以上
￥2,720.00
(税込￥2,992.00)

DFRobot 極薄型リニアポテンショメータ(300 mm、IP67、アナログ電圧出力)【DFROBOT-SEN0690】

の概要

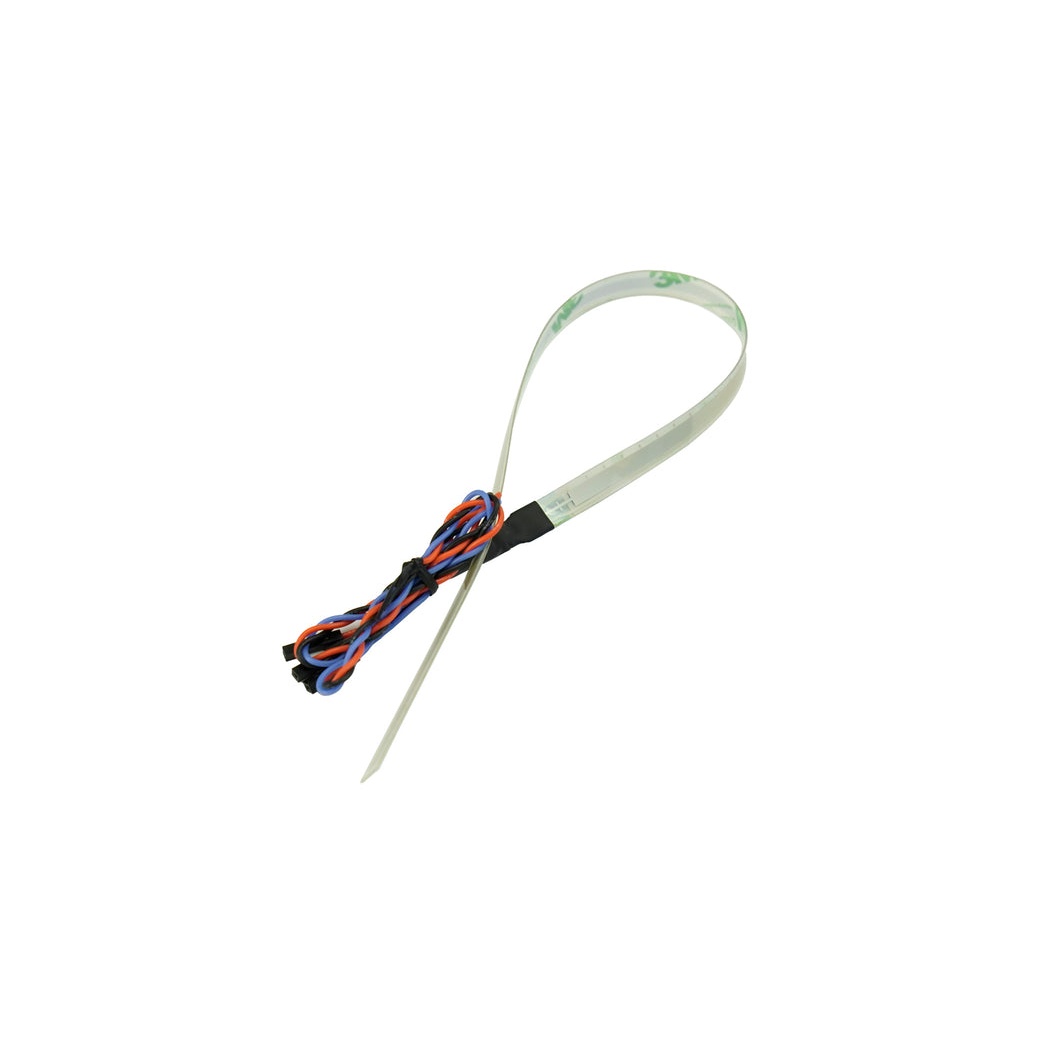

長さ300 mmのフレキシブルなリニアポテンショメータです。極薄型(0.45 mm)のグラフェンベースフィルム素材で、裏面には両面テープが貼られ、曲面にも貼付できます。電源線に5 Vを加えると値がアナログ電圧で出力されるシンプルなセンサです。100万回以上のサイクルを経ても動作の完全性を維持できます。IP67規格準拠(センサ部)で浸水や粉塵の侵入にも耐えます。

●特長

・かさばる機械式スライダーのコンパクトな代替品として使える高信頼性
　－100万回以上のプレスサイクルを経ても動作の完全性を維持
　－IP67規格準拠で浸水や粉塵の侵入にも耐えます

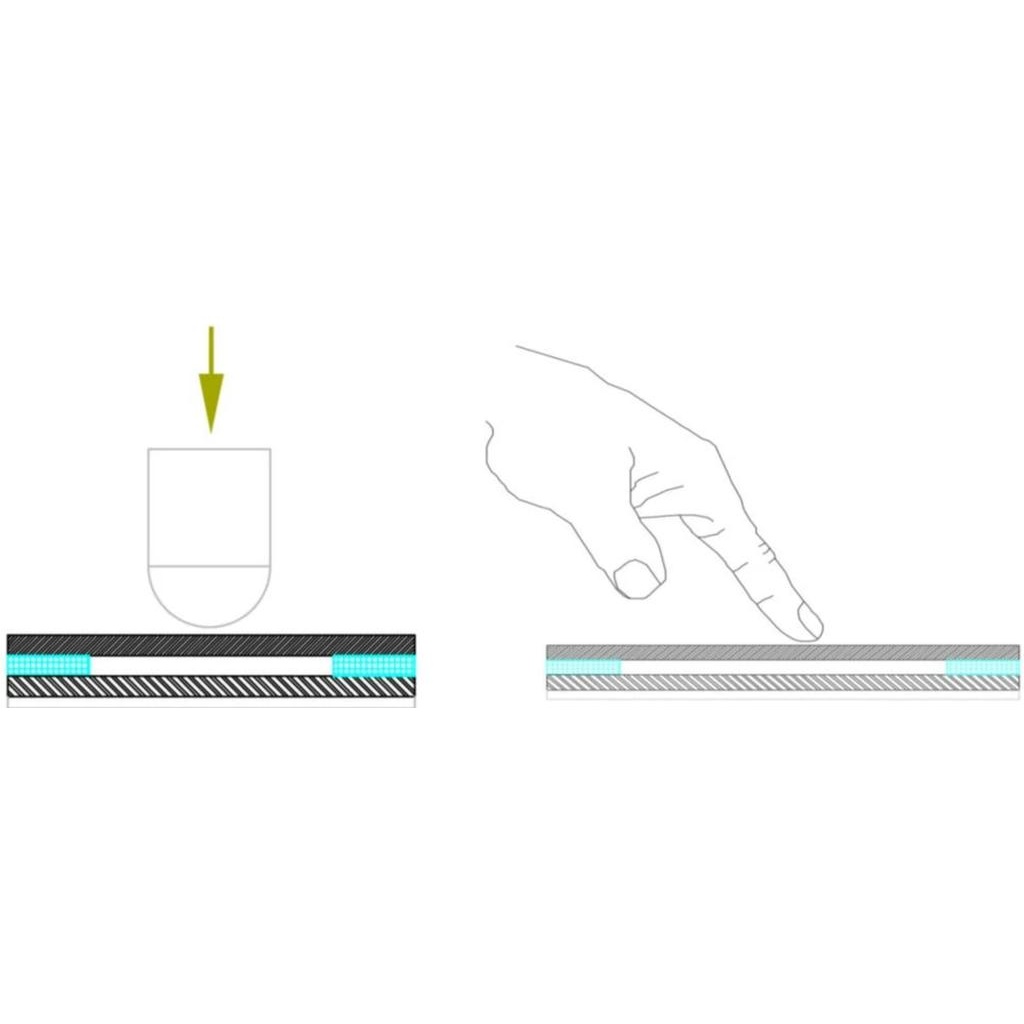

　－20～50 gの低作動力で反応し摩耗を減らすとともに快適なユーザーインタラクションを実現
　－湿気の多い環境や、メンテナンスアクセスが制限される(またはメンテナンスコストが高い)場合にも適しています

・曲面対応
　－0.45 mmの薄さと柔軟性により曲面をタッチインターフェースに変換できます
　－裏面に両面粘着テープが予め貼付されているので、追加の接着剤を使用せずにしっかりと固定できます

・高精度・高速
　－300 mmの検知長全体にわたって±2 mmの位置検出精度を実現
　－1 ms未満の応答時間により急激な位置変化も最小限の遅延で捉えることができます

・使いやすさ
　－QI(2550)タイプのコネクタ付きの300 mmシリコン被覆ワイヤでプロトタイピングが容易
　－5 V電源を加えるだけで値がアナログ電圧出力されるので、マイコンへの接続回路が簡略化できます

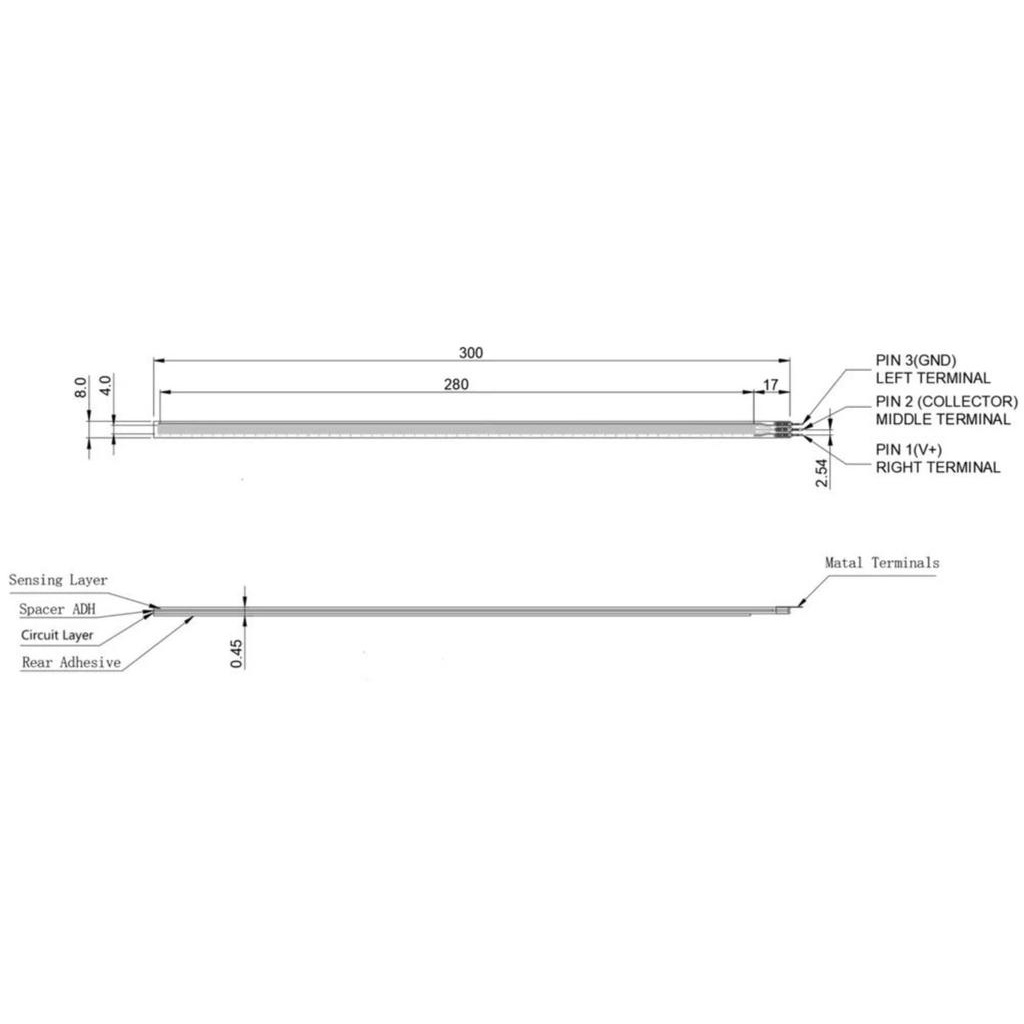

●仕様

センサ部 長さ300 mm
センサ部 幅8 mm
センサ部厚さ0.45 mm
位置精度±2 mm(平均)
感応圧力20～50 g
圧力範囲20～200 g
耐久性100万回以上
反応速度1 ms未満
起動時間10 ms未満
供給電圧+5 V
出力信号アナログ電圧出力
配線長300 mm
動作温度範囲－20℃～＋65℃

【用途】

・スマートホームのカーテン開閉および位置制御
・キャビネットドアの開閉角度検出
・インタラクティブメディアのページめくりおよびタッチトリガー
・産業用機器のソフトパラメータ調整
・ゲーム用周辺機器のリニア入力デバイス
・楽器のリボンコントローラ
・ロボットアームの柔軟なリミット検出および位置フィードバック
・バーチャルリアリティコントローラーの位置検出

【資料】

Wikiサンプルコード(Arduino)
