MYACTUATOR-1103031000330200

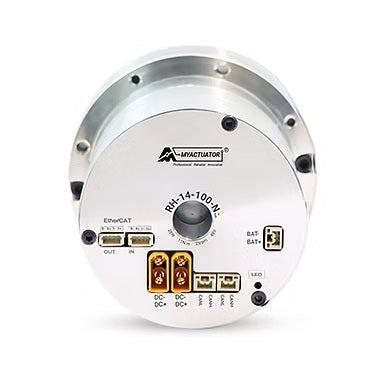

MyActuator RH-14-100-E-N-D(波動歯車)
マルツコード：
M3758-497
品質ランク：
B
取り寄せ先在庫数：
3個

2026/06/05 9:00 現在

納期：
4営業日程度
数量
1個以上
￥137,760.00
(税込￥151,536.00)

MyActuator RH-14-100-E-N-D(波動歯車)【MYACTUATOR-1103031000330200】

の概要

波動歯車を搭載したコンパクトで高トルクなアクチュエータです。高減速比と低バックラッシュにより高精度な動力伝達が可能で、入出力部に搭載されたエンコーダとあわせて、滑らかで正確な位置制御を実現します。ロボティクスや精密機器など、精密な制御が求められる用途に最適です。

中空構造を採用しており、ロボット設計時の配線自由度を高めます。通信方式はEtherCATおよびCANに対応しています。

MyActuatorは中国蘇州発の小型・軽量なサーボアクチュエータブランドです。

●特長

・中空設計
・精密な制御が可能
　－波動歯車
・二つのエンコーダを搭載
・各種保護(過熱・過電流・過電圧・過速度)
　－ファームウェアの遠隔更新が可能、カスタマイズ可能な命令、温度センサーをサポートし温度の読み取りも可能
・EtherCATとCAN通信に対応
・デバッグ用ソフトウェアを提供(PC用)
　－シャフト角、速度、消費電流などを波形としてリアルタイム表示
　－セットアップ画面、アドバンスド画面で各種パラメータの設定が可能
　－エンコーダの校正、ファームウェア更新など

●仕様

入力電圧48 V
無負荷時回転速度30 rpm
無負荷時電流0.4 A
定格回転速度25 rpm
定格トルク11 N.m
定格出力28 W
定格電流2.8 A(RMS)
ピークトルク28 N.m
ピーク電流5.7 A(RMS)
減速比100：1
直径70 mm(最大)
高さ81.7 mm
重量0.78 kg
ブレーキなし

【内容物】

・モーター本体 ×1
・電源ケーブル ×2
・CAN BUS通信ケーブル ×2
・120 Ω終端抵抗 ×1
・EtherCAT通信ケーブル ×2
・USB-CANアダプタ ×1

付属品詳細はこちらのPDFをご覧ください。

【資料】

・図面
・製品カタログ
・資料ダウンロードページ
　－STEPファイル
　－モーターパラメータ
　－CAN Bus制御プロトコル
　－EtherCAT制御プロトコル
　－製品カタログ
　－ユーザーマニュアル
・MYACTUATOR Setup Software ダウンロードページ
・SDK ダウンロードページ
