RO80-KV105
ROシリーズ フレームレス・アウターランナー型トルクモータ
マルツコード:
M3760-890
品質ランク:
A
即納在庫数:
0個
2026/06/08 07:33 現在)

納期:
10営業日程度
数量
MOQ:4
SPQ:1
最小4個から購入可能
4個以上から1個単位で購入可能
4個以上
¥18,844.00
(税込¥20,728.00)
10個以上
¥17,902.00
(税込¥19,692.00)
30個以上
¥17,337.00
(税込¥19,070.00)
50個以上
¥16,395.00
(税込¥18,034.00)

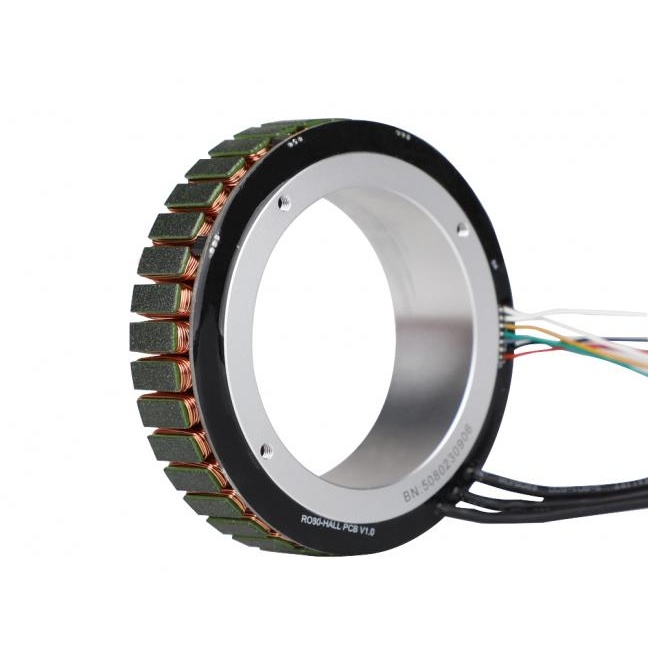

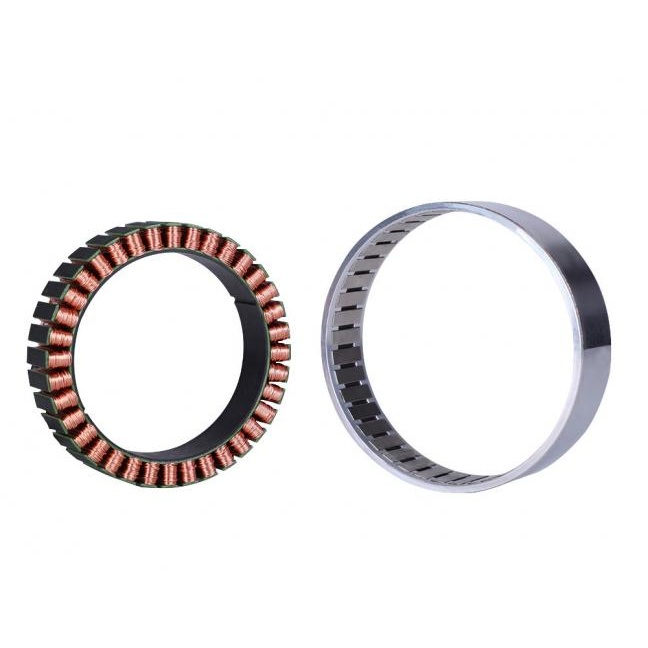

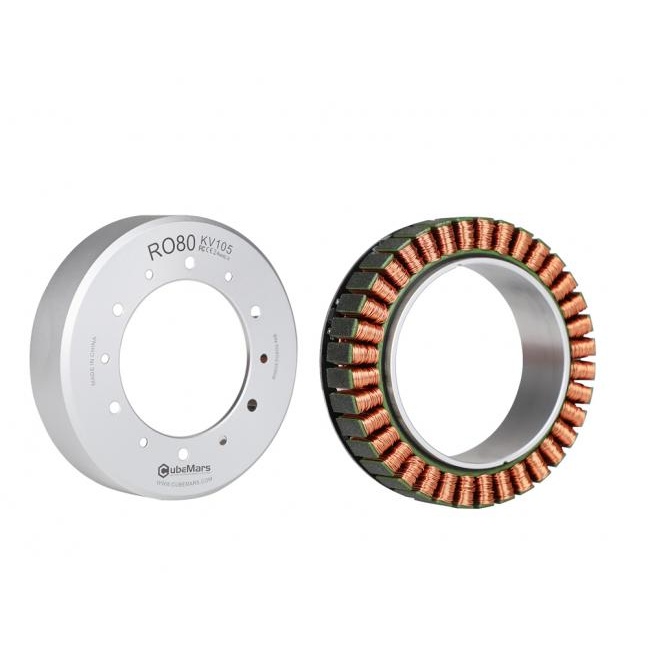

ROシリーズ フレームレス・アウターランナー型トルクモータ【RO80-KV105】

の概要

●特長

・超低コギングトルク設計
・大口径中空構造
・連続トルク出力:1.3 N・m
・高集積フレームレスアウトランナーアーキテクチャ
・統合ホールセンサー及び温度センサー
・耐衝撃性と防食性を実現するアルミニウム合金ハウジング

●仕様

応用分野ロボットアーム
ドライブモードFOC
動作環境温度-20℃~+50℃
コイル接合方法delta
極対数21
最大トルク密度11.36Nm/kg
ローター重量148g
ホールセンサライン30#AWシリコーンワイヤー 100±5mmスズ5±2mm
3相モーターコイル径3.5mm
絶縁レベルF
絶縁耐圧500V
絶縁抵抗10MΩ
コギングトルク化24N.mm
慣性モーメント2612gcm2
重量352g
固定子重量204g
線出しモーター三相線:エナメル線直出し 100±5mmめっき処理5±2mm
定格電圧48V
空載回転速度5040rpm
定格トルク1.3Nm
定格回転速度3600rpm
定格電流15ADC
ピークトルク4Nm
ピーク電流50ADC
速度定数105rpm/V
逆電位定数9.07V/krpm
線抵抗120mΩ
線インダクタンス103μH
モータ定数0.25Nm/√W
機械的時定数2.95ms
電気的時定数0.86ms
トルク定数0.087Nm/A

在庫状況:営業所に在庫はございません。
