BD62110AEFJ-E2
36V耐圧1ch ブラシ付モータドライバシリーズ
マルツコード:
M3768-625
品質ランク:
A
取り寄せ先在庫数:
282個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:10
SPQ:10
282個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
282個まで購入可能
10個以上
¥260.00
(税込¥286.00)
50個以上
¥221.00
(税込¥243.00)
100個以上
¥190.00
(税込¥209.00)
500個以上
¥164.00
(税込¥180.00)
1,000個以上
¥143.00
(税込¥157.00)
2,500個以上
¥130.00
(税込¥143.00)
5,000個以上
¥121.00
(税込¥133.00)
12,500個以上
¥121.00
(税込¥133.00)
25,000個以上
¥121.00
(税込¥133.00)

こちらからもご購入いただけます

テープ&リール(TR)
2,500 個以上
¥139.92
(税込 ¥153.91)
カット テープ(CT)
1 個以上
¥377.15
(税込 ¥414.86)
Digi-Reel®
1 個以上
¥377.15
(税込 ¥414.86)

36V耐圧1ch ブラシ付モータドライバシリーズ【BD62110AEFJ-E2】

の概要

BD62110AEFJは、DCブラシ付きモータを駆動できるHブリッジ1回路入りモータドライバです。ダイレクトPWM駆動により、高効率駆動が可能です。各種保護回路も内蔵し、セットの高信頼性化に貢献します。

●特長

・梱包形態:テーピング
・電源1系統駆動(定格36V)
・出力電流定格(ピーク)1.0A(2.0A)
・低ON抵抗DMOS出力
・正転、逆転、ブレーキ、停止機能
・外部PWM制御
・DCブラシ付きモータ駆動可能
・ロジック入力プルダウン抵抗内蔵
・貫通電流防止回路
・温度保護回路 (TSD)
・過電流保護回路 (OCP)
・低電圧時誤動作防止機能 (UVLO)
・過電圧時出力OFF機能 (OVLO)
・電源未印加時誤動作防止機能
(Ghost Supply Prevention機能)
・隣接ピンショート保護
・逆装着保護

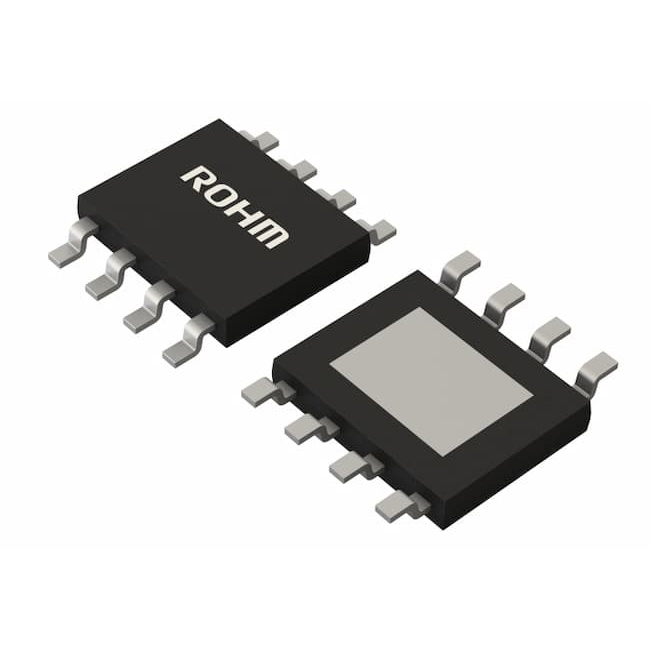

・HTSOP-J8パッケージ

●仕様

電源電圧(最大)[V]28
電源電圧(最小)[V]8
Vcc(最大)[V]36
Iout(最大)[A]1
Ioutピーク(最大)[A]2
出力オン抵抗(標準)[Ω]1.8
モータ数1
VREF・PWM-
電流制限-
高速駆動-
車載クラスいいえ
動作温度(最小)[℃]-25
動作温度(最大)[℃]85
パッケージサイズ[mm]4.9x6.0 (t=1.0)
