BD63130AFM-E2
PPC、その他向け 高機能・高信頼性、50V耐圧ブラシ付モータドライバ
マルツコード:
M3768-645
品質ランク:
A
取り寄せ先在庫数:
150個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
150個まで購入可能
150個まで購入可能
1個以上
¥1,265.00
(税込¥1,391.00)
10個以上
¥975.00
(税込¥1,072.00)
50個以上
¥795.00
(税込¥874.00)
100個以上
¥692.00
(税込¥761.00)
500個以上
¥614.00
(税込¥675.00)
1,000個以上
¥556.00
(税込¥611.00)
1,500個以上
¥464.00
(税込¥510.00)
3,000個以上
¥429.00
(税込¥471.00)
7,500個以上
¥370.00
(税込¥407.00)

こちらからもご購入いただけます

テープ&リール(TR)
1,500 個以上
¥505.59
(税込 ¥556.14)
カット テープ(CT)
1 個以上
¥1,156.17
(税込 ¥1,271.78)
Digi-Reel®
1 個以上
¥1,156.17
(税込 ¥1,271.78)

PPC、その他向け 高機能・高信頼性、50V耐圧ブラシ付モータドライバ【BD63130AFM-E2】

の概要

BD63130AFMは、DCブラシ付きモータを1個駆動できるHブリッジモータドライバです。ダイレクトPWM駆動もしくは定電流PWM 制御により、高効率駆動が可能です。各種保護回路を内蔵し、各種保護回路動作を知らせるWired-Or 対応の異常検出信号も出力可能で、セットの高信頼性化に貢献します。

●特長

・梱包形態:テーピング
・電源1系統駆動(定格50V)
・出力電流定格(ピーク) 3.0A(4.0A)
・低ON抵抗 DMOS出力
・正転、逆転、ブレーキ、停止機能
・パワーセーブ機能
・外部PWM制御
・定電流PWM制御(カレントリミット機能)
・スパイクノイズブランキング機能内蔵(外付けノイズフィルタ不要)
・DCブラシ付きモータ駆動可能
・ロジック入力プルダウン抵抗内蔵
・貫通電流防止回路
・異常検出信号出力機能(Wired-OR対応)
・温度保護回路(TSD)
・過電流保護回路(OCP)
・低電圧時誤動作防止機能(UVLO)
・過電圧時出力OFF 機能(OVLO)
・電源未印加時誤動作防止機能(Ghost Supply Prevention機能)

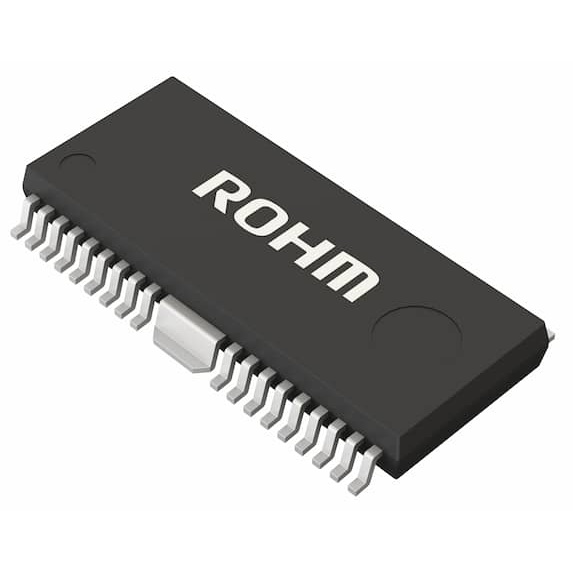

・HSOP-M36パッケージ

●仕様

電源電圧(最大)[V]46.2
電源電圧(最小)[V]8
Vcc(最大)[V]50
Iout(最大)[A]3
Ioutピーク(最大)[A]4
出力オン抵抗(標準)[Ω]0.55
モータ数1
VREF・PWM-
電流制限あり
高速駆動-
車載クラスなし
動作温度(最小)[℃]-25
動作温度(最大)[℃]85
パッケージサイズ[mm]18.5x9.9 (t=2.4)
