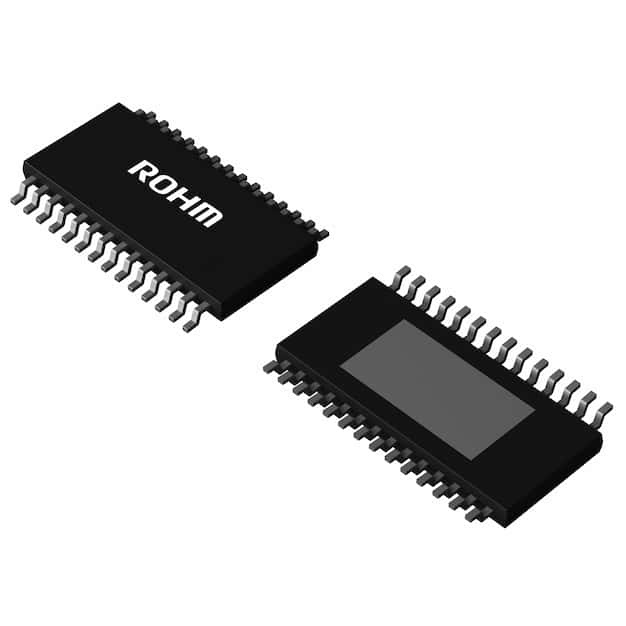

BD63725BEFV-E2
高機能・高信頼性36V 耐圧 ステッピングモータドライバ
マルツコード:
M3768-671
品質ランク:
A
取り寄せ先在庫数:
250個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:5
SPQ:5
250個まで購入可能
最小5個から購入可能
5個以上から5個単位で購入可能
250個まで購入可能
5個以上
¥694.00
(税込¥763.00)
10個以上
¥590.00
(税込¥649.00)
50個以上
¥501.00
(税込¥551.00)
100個以上
¥430.00
(税込¥473.00)
500個以上
¥375.00
(税込¥412.00)
1,000個以上
¥336.00
(税込¥369.00)
2,500個以上
¥305.00
(税込¥335.00)
5,000個以上
¥286.00
(税込¥314.00)
12,500個以上
¥286.00
(税込¥314.00)

こちらからもご購入いただけます

1 個以上
¥1,263.00
(税込 ¥1,389.00)

納期:7営業日程度
テープ&リール(TR)
2,500 個以上
¥417.38
(税込 ¥459.11)
カット テープ(CT)
1 個以上
¥861.12
(税込 ¥947.23)
Digi-Reel®
1 個以上
¥861.12
(税込 ¥947.23)

高機能・高信頼性36V 耐圧 ステッピングモータドライバ【BD63725BEFV-E2】

の概要

BD63725BEFVは、電源定格36V、出力電流定格2.5Aの低消費バイポーラPWM定電流駆動ドライバです。入力インターフェースはCLK-IN駆動方式を採用しており、励磁モードは内蔵DACによりFULL STEP、HALF STEP (2種類)、QUARTER STEPモードに対応しています。電流減衰方式においてはFAST DECAY/SLOW DECAYの比率を自由に設定することができ、あらゆるモータに対して最適な制御状態を実現することが可能です。また、電源も1系統で駆動することができ、セット設計の容易化に貢献します。モータドライバLSI評価ツール「RAGU?」

●特長

・梱包形態:テーピング
・出力電流定格 (DC) 2.5A
・低ON抵抗DMOS出力
・CLK-IN駆動方式対応
・PWM定電流制御 (他励方式)
・スパイクノイズブランキング機能内蔵 (外付けノイズフィルタ不要)
・FULL STEP, HALF STEP (2種類), QUARTER STEP対応
・励磁モード切り換えタイミングフリー
・電流減衰方式切り換え機能 (FAST/SLOW DECAY比率リニア可変)
・正転・逆転切り換え機能
・パワーセーブ機能
・ロジック入力プルダウン抵抗内蔵
・パワーONリセット機能
・温度保護回路 (TSD)
・過電流保護回路 (OCP)
・低電圧時誤動作防止機能 (UVLO)
・過電圧時出力OFF機能 (OVLO)

●仕様

電源電圧(最大)[V]28
電源電圧(最小)[V]19
Vcc(最大)[V]36
Iout(最大)[A]2.5
Ioutピーク(最大)[A]3
出力オン抵抗(標準)[Ω]0.35
ステップ1/4
ミックスディケイ機能あり
単一電源入力あり
車載クラスなし
インターフェースCLK-IN
動作温度(最小)[℃]-25
動作温度(最大)[℃]85
パッケージサイズ[mm]9.7x6.4 (t=1.0)
