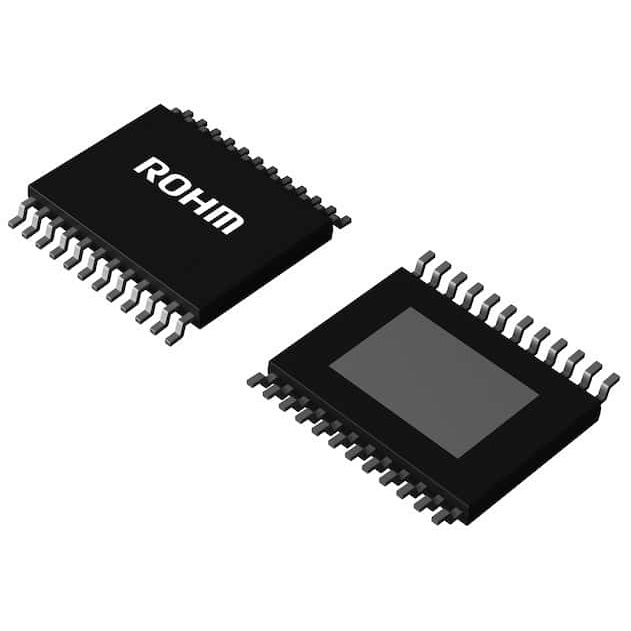

BD9394EFV-E2
大型画面向け白色LEDドライバ(DC/DC型)
マルツコード：
M3769-002
品質ランク：
A
取り寄せ先在庫数：
200個

2026/06/18 9:00 現在

納期：
4営業日程度
数量
MOQ：5
SPQ：5
200個まで購入可能
最小5個から購入可能
5個以上から5個単位で購入可能
200個まで購入可能
5個以上
￥375.00
(税込￥412.00)
10個以上
￥289.00
(税込￥317.00)
50個以上
￥235.00
(税込￥258.00)
100個以上
￥205.00
(税込￥225.00)
500個以上
￥179.00
(税込￥196.00)
1,000個以上
￥159.00
(税込￥174.00)
2,000個以上
￥132.00
(税込￥145.00)
4,000個以上
￥122.00
(税込￥134.00)
10,000個以上
￥106.00
(税込￥116.00)

大型画面向け白色LEDドライバ(DC/DC型)【BD9394EFV-E2】

の概要

BD9394EFVは白色LED用の高効率ドライバで、大画面の液晶ドライバ用に設計されています。このICはライトソース（LEDを直列に接続したアレイ）に適切な電圧を供給できるDCDCコンバータを内蔵しています。BD9394EFVは異常状態に対するいくつかの保護機能が内蔵されています。過電圧保護（OVP: over voltage protection）、過電流検出（OCP: over current limit protection of DCDC）、短絡回路保護（SCP: short circuit protection）、オープン保護（open detection of LED string）などがそうです。従って、広い出力電圧条件や負荷条件にわたって使用することができます。

●特長

・梱包形態：テーピング
・4ch_LED定電流ドライバ・DCDCコンバータ内蔵
・最大LED電流150mA
・LED帰還電圧0.37V(@NADIM=(2.62V))で低発熱。LED電流に合わせたLED帰還電圧自動調整回路内蔵
・LED電流精度±2.0%(NADIM=2.62V, ILED=100mA)設定時)
・NADIM端子による電流アナログ(Linear)調光
・LED端子定格60V
・OPEN・SHORT保護ともに個別検出・個別消灯
・ISET端子短絡保護内蔵
・ソフトスタート時間は外付け(SS端子)で可変
・5.8VスイングでDCDC用FET駆動が可能
・シャットダウン時(STB=H→L)、VOUT放電回路内蔵
・OVP・SCP保護内蔵
・LEDショート検出電圧変更可能
・高放熱性パッケージHSOP20, HTSSOP-B24採用

●仕様

トポロジーブースト
Vin(最小)[V]9
Vin(最大)[V]35
総出力電流(最大)[mA]150
出力数4
スイッチング周波数(最大)[MHz]0.15
調光PWM
動作温度 (最小)[℃]-40
動作温度 (最大)[℃]85
パッケージサイズ [mm]7.8x7.6 (t=1.0)

在庫状況：営業所に在庫はございません。
