BD9703FP-E2
1ch 8-35V 1.5A降圧 DC/DCコンバータ
マルツコード:
M3769-039
品質ランク:
A
メーカー取り寄せ
納期:
お問合せ下さい
数量
MOQ:10
SPQ:10
最小10個から購入可能
10個以上から10個単位で購入可能
10個以上
¥347.00
(税込¥381.00)
50個以上
¥282.00
(税込¥310.00)
100個以上
¥245.00
(税込¥269.00)
500個以上
¥215.00
(税込¥236.00)
1,000個以上
¥190.00
(税込¥209.00)
2,000個以上
¥159.00
(税込¥174.00)
4,000個以上
¥146.00
(税込¥160.00)
10,000個以上
¥127.00
(税込¥139.00)
20,000個以上
¥119.00
(税込¥130.00)

こちらからもご購入いただけます

5 個以上
¥587.00
(税込 ¥645.00)

納期:2026/6/18
テープ&リール(TR)
2,000 個以上
¥209.87
(税込 ¥230.85)
カット テープ(CT)
1 個以上
¥544.29
(税込 ¥598.71)
Digi-Reel®
1 個以上
¥544.29
(税込 ¥598.71)

1ch 8-35V 1.5A降圧 DC/DCコンバータ【BD9703FP-E2】

の概要

●特長

・梱包形態:テーピング
・最大スイッチング電流:1.5A(BD9701、BD9703)、3A(BD9702)
・高効率を実現するためのPchスイッチングFET内蔵
・出力電圧を外付け分割抵抗により設定可能
・発振回路内蔵:100kHz(BD9701)、300kHz(BD9703)、110kHz(BD9702)
・過電流保護回路内蔵(OCP)、温度保護回路内蔵(TSD)
・STBY端子により、出力をON/OFF可能

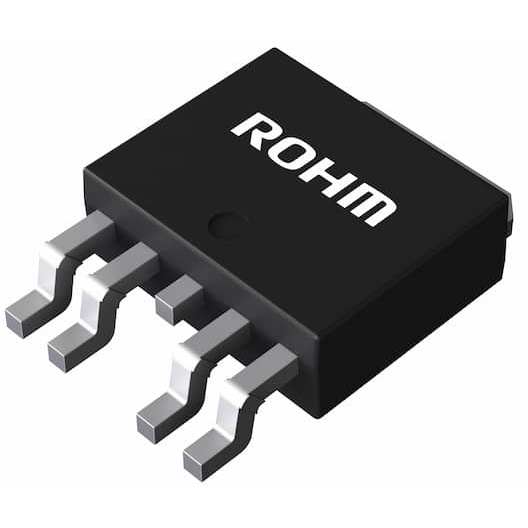

・小型面実装TO252-5パッケージ

●仕様

ch1
統合FET / コントローラ統合FET
トポロジーバック
同期 /非同期非同期
Vin1(最小)[V]8
Vin1(最大)[V]35
Vout1(最小)[V]1
Vout1(最大)[V]32
Iout1(最大)[A]1.5
SW周波数設定(最大)[MHz]0.3
軽負荷モードいいえ
ENはい
PGOODいいえ
動作温度(最小)[℃]-40
動作温度(最大)[℃]85
パッケージサイズ[mm]6.5x9.5 (t=2.5)

在庫状況:営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
