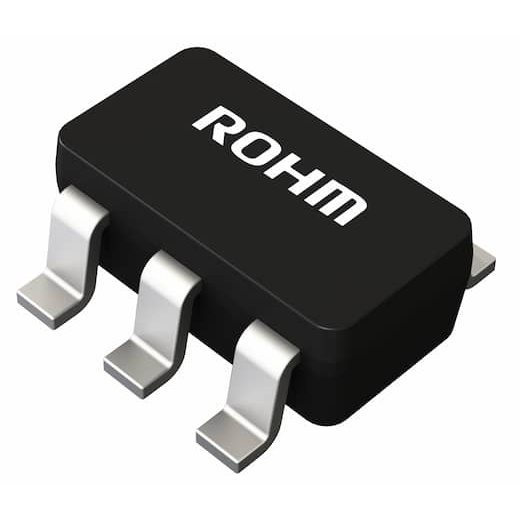

BD9G102G-LBTR
6V~42V入力 0.5A MOSFET内蔵 かんたん降圧DC/DCコンバータ
マルツコード:
M3769-115
品質ランク:
A
メーカー取り寄せ
納期:
3営業日程度
数量
MOQ:10
SPQ:10
最小10個から購入可能
10個以上から10個単位で購入可能
10個以上
¥154.00
(税込¥169.00)
50個以上
¥132.00
(税込¥145.00)
100個以上
¥115.00
(税込¥126.00)
500個以上
¥102.00
(税込¥112.00)
1,000個以上
¥88.00
(税込¥96.00)
3,000個以上
¥72.00
(税込¥79.00)
6,000個以上
¥65.00
(税込¥71.00)
15,000個以上
¥56.00
(税込¥61.00)
30,000個以上
¥53.00
(税込¥58.00)

こちらからもご購入いただけます

1 個以上
¥491.00
(税込 ¥540.00)

納期:7営業日程度
Digi-Reel®
1 個以上
¥372.86
(税込 ¥410.14)
テープ&リール(TR)
3,000 個以上
¥137.31
(税込 ¥151.04)
カット テープ(CT)
1 個以上
¥372.86
(税込 ¥410.14)

6V~42V入力 0.5A MOSFET内蔵 かんたん降圧DC/DCコンバータ【BD9G102G-LBTR】

の概要

本製品は産業機器市場へ向けた、長期の供給を保証するランクの製品です。これらのアプリケーションとして、ご使用される場合に最適な商品です。BD9G102G-LBは42V, 0.5A電流出力に対応したパワーMOSFET内蔵の非同期降圧DC/DCコンバータです。動作周波数は内部回路によって1.0MHzとなっております。スロープ補償内蔵の電流モード制御方式により、簡易な位相補償設定を実現しております。保護機能として、過電流保護回路、温度保護回路、低電圧誤動作防止回路等の保護回路を内蔵しております。

●特長

・梱包形態:テーピング
・産業機器に適した長期の供給保証
・広い入力電圧範囲: 6V~42V
・45V/800mΩ Power MOSFET内蔵
・動作周波数: 1.0MHz
・基準電圧(0.75V±2.0%)回路内蔵
・EN基準電圧: 1.8V±0.1V
・電流モード制御
・位相補償回路内蔵
・過電流保護(OCP)、低電圧誤動作防止(UVLO)過電圧保護(OVP)、温度保護回路(TSD)内蔵
・スタンバイ電流(IST=0μA)

●仕様

ch1
統合FET / コントローラ統合FET
トポロジーバック
同期 /非同期非同期
Vin1(最小)[V]6
Vin1(最大)[V]42
Vout1(最小)[V]0.75
Vout1(最大)[V]33.6
Iout1(最大)[A]0.5
SW周波数設定(最大)[MHz]1
軽負荷モードいいえ
ENはい
PGOODいいえ
動作温度(最小)[℃]-40
動作温度(最大)[℃]85
パッケージサイズ[mm]2.9x2.8 (t=1.25)
