BD9G341AEFJ-E2
MOSFET内蔵 1ch 降圧スイッチングレギュレータ
マルツコード:
M3769-120
品質ランク:
A
取り寄せ先在庫数:
1950個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:10
SPQ:10
1,950個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
1,950個まで購入可能
10個以上
¥537.00
(税込¥590.00)
50個以上
¥438.00
(税込¥481.00)
100個以上
¥380.00
(税込¥418.00)
500個以上
¥346.00
(税込¥380.00)
1,000個以上
¥306.00
(税込¥336.00)
2,500個以上
¥255.00
(税込¥280.00)
5,000個以上
¥236.00
(税込¥259.00)
12,500個以上
¥205.00
(税込¥225.00)
25,000個以上
¥191.00
(税込¥210.00)

こちらからもご購入いただけます

1 個以上
¥1,198.00
(税込 ¥1,317.00)

納期:7営業日程度
テープ&リール(TR)
2,500 個以上
¥407.72
(税込 ¥448.49)
カット テープ(CT)
1 個以上
¥963.02
(税込 ¥1,059.32)
Digi-Reel®
1 個以上
¥963.02
(税込 ¥1,059.32)

MOSFET内蔵 1ch 降圧スイッチングレギュレータ【BD9G341AEFJ-E2】

の概要

BD9G341AEFJは高電圧76V入力に対応したパワーMOSFET内蔵の降圧1chスイッチングレギュレータです。80V耐圧3.5A定格、オン抵抗150mΩのパワーMOSFETを内蔵しています。また電流モード制御方式により、高速な過渡応答と簡易な位相補償設定を実現しています。周波数は50kHz ~ 750kHzまで可変となっており、低電圧誤動作防止回路、過電流保護回路等の保護機能を内蔵しております。また高精度のENピンスレッショルドにより低電圧ロックアウト、及びヒステリシスを外付け抵抗にて設定可能です。

●特長

・梱包形態:テーピング
・高耐圧入力電圧VCC=12V-76V
・80V/3.5A/150mΩ NchFET内蔵
・電流モード制御
・周波数可変50 ~ 750kHz
・基準電圧1.0V±1.5%回路内蔵
・高精度なENスレッショルド±3%
・ソフトスタート機能
・スタンバイ機能
・過電流保護 (OCP) 、低入力誤動作防止 (UVLO) 、温度保護回路 (TSD) 過電圧保護 (OVP) 内蔵

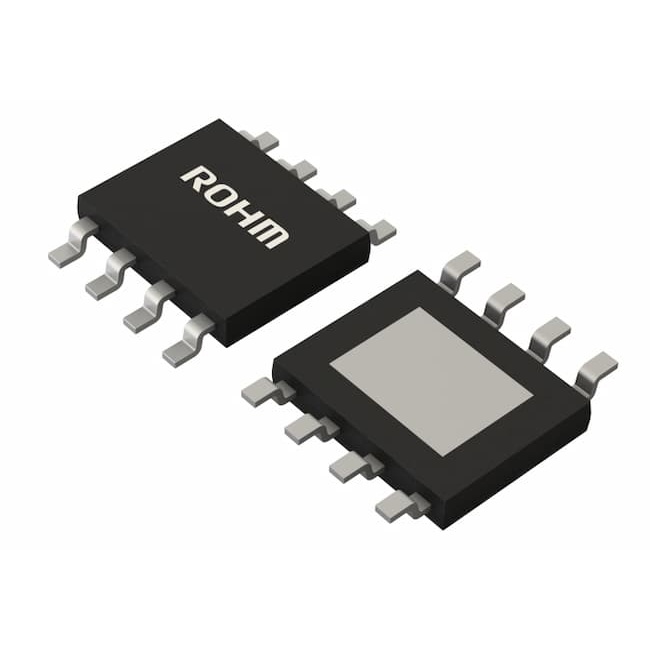

・熱特性の良いHTSOP-J8パッケージ

●仕様

ch1
統合FET / コントローラ統合FET
トポロジーバック
同期 /非同期非同期
Vin1(最小)[V]12
Vin1(最大)[V]76
Vout1(最小)[V]1
Vout1(最大)[V]76
Iout1(最大)[A]3
SW周波数設定(最大)[MHz]0.75
ENはい
動作温度(最小)[℃]-40
動作温度 (最大)[℃]85
パッケージサイズ [mm]4.9x6.0 (t=1.0)
