BH7673G-TR
ビデオアイソレーションアンプ
マルツコード:
M3769-214
品質ランク:
A
取り寄せ先在庫数:
300個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:10
SPQ:10
300個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
300個まで購入可能
10個以上
¥108.00
(税込¥118.00)
50個以上
¥87.00
(税込¥95.00)
100個以上
¥78.00
(税込¥85.00)
500個以上
¥68.00
(税込¥74.00)
1,000個以上
¥59.00
(税込¥64.00)
3,000個以上
¥48.00
(税込¥52.00)
6,000個以上
¥43.00
(税込¥47.00)
15,000個以上
¥37.00
(税込¥40.00)
30,000個以上
¥35.00
(税込¥38.00)

こちらからもご購入いただけます

10 個以上
¥152.30
(税込 ¥167.30)

納期:お問合せ下さい
Digi-Reel®
1 個以上
¥282.86
(税込 ¥311.14)
テープ&リール(TR)
3,000 個以上
¥100.44
(税込 ¥110.48)
カット テープ(CT)
1 個以上
¥282.86
(税込 ¥311.14)

ビデオアイソレーションアンプ【BH7673G-TR】

の概要

BH7673Gは、映像信号を基板外部に引き回した際の外因ノイズを除去するためのビデオアイソレーションアンプです。コモンモードノイズ除去比が-60dB(Typ.)と非常に大きいため、外因ノイズの影響を大幅に低減することができます。また、-40℃から+85℃の広範囲にわたる温度特性を保証しており、±6kVの高静電破壊耐圧を有しています。さらに周波数特性は30MHz以上まで伸びているため、ハイビジョン信号にも対応可能です。

●特長

・梱包形態:テーピング

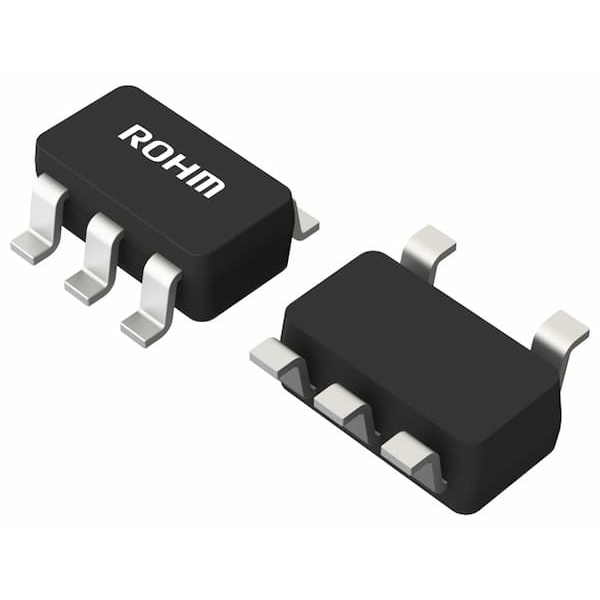

・SSOP5小型パッケージ
・バイアス入力
・低消費電流
・高いコモンモードノイズ除去比
・広い出力ダイナミックレンジ
・高い入力インピーダンス
・広帯域D4規格対応

●仕様

Vcc(最小)[V]4.5
Vcc(最大)[V]5.5
Iq[mA]4.8
最大出力ゲイン[dB]0
出力数1
入力数1
入力タイプバイアス
出力タイプDC出力
周波数応答10.0(10MHz)
LPFなし
75Ωドライバなし
出力電圧3.4
動作温度(最小)[℃]-40
動作温度(最大)[℃]85
パッケージサイズ[mm]2.9x2.8 (t=1.25)

在庫状況:営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
