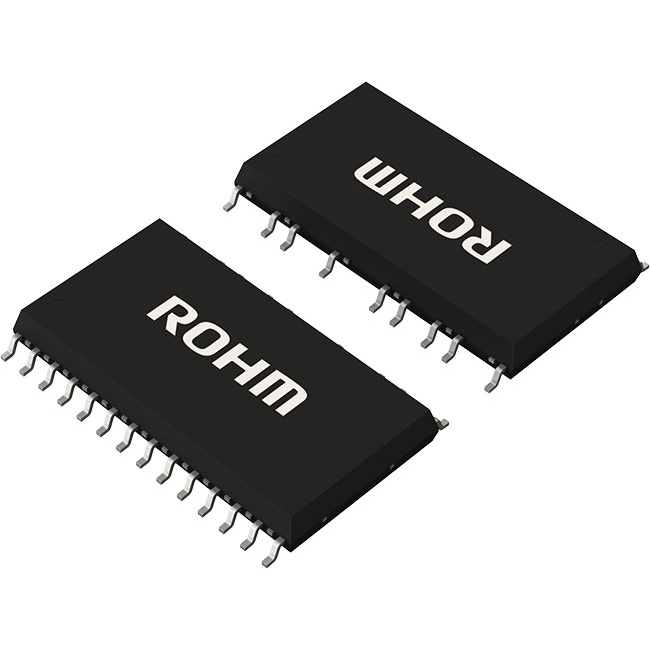

BM6243FS-E2
三相ブラシレスファンモータドライバ
マルツコード:
M3769-364
品質ランク:
A
取り寄せ先在庫数:
100個

2026/07/23 9:00 現在

納期:
4営業日程度
数量
100個まで購入可能
100個まで購入可能
1個以上
¥2,623.00
(税込¥2,885.00)
10個以上
¥2,283.00
(税込¥2,511.00)
50個以上
¥1,911.00
(税込¥2,102.00)
100個以上
¥1,717.00
(税込¥1,888.00)
500個以上
¥1,556.00
(税込¥1,711.00)
1,000個以上
¥1,297.00
(税込¥1,426.00)
2,000個以上
¥1,199.00
(税込¥1,318.00)
5,000個以上
¥1,038.00
(税込¥1,141.00)
10,000個以上
¥972.00
(税込¥1,069.00)

こちらからもご購入いただけます

テープ&リール(TR)
1,000 個以上
¥1,707.79
(税込 ¥1,878.56)
カット テープ(CT)
1 個以上
¥2,776.48
(税込 ¥3,054.12)

三相ブラシレスファンモータドライバ【BM6243FS-E2】

の概要

PrestoMOSを出力トランジスタとして採用し、ゲートドライバチップとともに小型面実装フルモールドパッケージに収めた3相ブラシレスファンモータドライバです。過電流、過熱、低電圧などの保護機能や、ブートストラップダイオードも内蔵しており、コントローラBD6201xシリーズとの組み合わせにより様々なアプリケーションに対応でき、モータ基板の小型化を実現できます。

●特長

・梱包形態:テーピング
・600V耐圧PrestoMOS 採用
・出力電流2.5A
・フローティング電源方式によるブートストラップ動作(ブートダイオード内蔵)
・3.3Vロジック入力対応
・出力保護回路内蔵(電流制限/過電流/過熱/低電圧/拘束/外部入力)
・フォルト出力(オープン・ドレイン

●仕様

タイプドライバ
電源電圧(最大)[V]600
出力電流(最大)[A]2.5
Vcc(最大)[V]600
駆動タイプ180°正弦波
速度制御DC
スタンバイモード-
FG/AL信号FG
用途エアコン
相数三相
チャンネル1
コントローラチップ正弦波
パッケージサイズ[mm]22.0x14.1 (t=2.4)
