WAVESHARE-33760

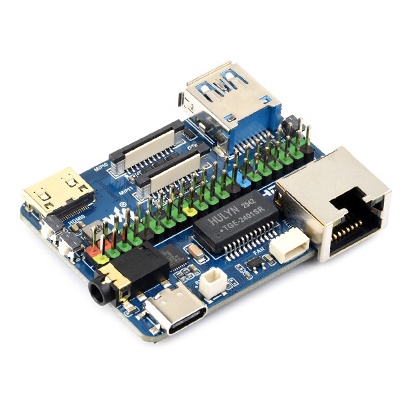

Waveshare CM5ナノベースボードB ピンヘッダ実装版(CM5-NANO-B-M)
マルツコード：
M3795-885
品質ランク：
A
取り寄せ先在庫数：
1個

2026/08/12 9:00 現在

出荷予定日：
2026/8/20
16:00
までのご注文で
2026/8/20
出荷
購入数量
個
1個以上
￥3,102.00
(税込￥3,412.00)
商品概要・商品スペック
商品概要・商品スペック

Raspberry Pi CM5の評価や最終製品への組み込みに最適なCM5と同一サイズのベースボードです。

CM5ナノベースボードB(CM5-NANO-B)との相違点は、【ピンヘッダがハンダ付けされていること】です。

●仕様

CM5 ソケットCompute Module 5シリーズに適合
ネットワーキングGigabit Ethernet RJ45 コネクタ
コネクタRaspberry Pi 40ピンGPIO
USBUSB 3.2 Gen1 Type A ×1
MIPI4レーン MIPI インターフェース(22ピン 0.5mm FPC コネクタ) ×2
ビデオMini HDMI ポート、4K 出力対応
オーディオUSB オーディオ 3.5mm ジャック
ストレージCompute Module 5 Lite (eMMC非搭載) 用TF カードスロット
電源DC 5V 5A
PCIe16ピン PCIe コネクタ (PCIe Gen2/3 ×1)
寸法55×41mm

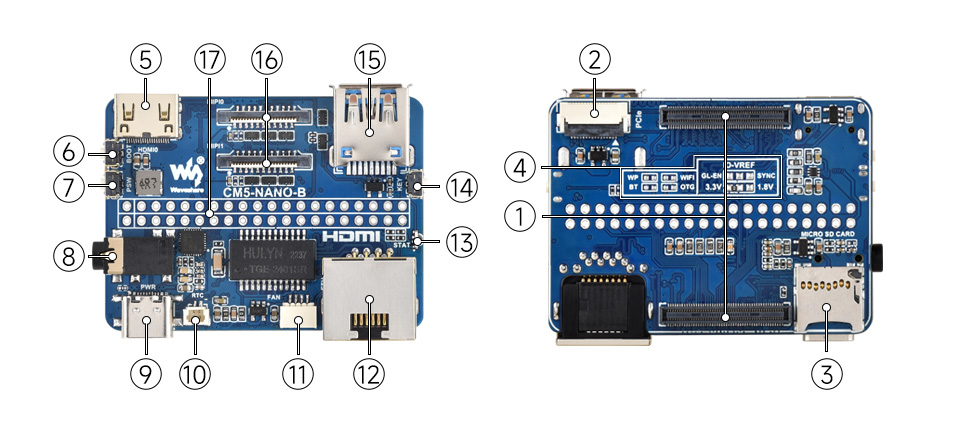

【CM5ベースボード説明図（製品関連資料１を参照）】

1. CM5 ソケット
あらゆるCompute Module 5に適合
2. PCIe インターフェース
PI5 PCIe アダプタボード接続用16ピン PCIeコネクタ
3. TF カードスロット
イメージ書き込み済みTFカード接続用(Lite系のみ)
4. ファンクションピン
拡張機能に対応
5. ミニHDMIポート
4K出力対応
6. BOOT ボタン
電源オン前に押して、オン後に離せば書き込みモード
7. PSWボタン
電源ボタン
8. 3.5mmジャック
オーディオ出力
9. 電源入力/プログラミング
5V / 5A 電源またはeMMC 書き込み用
10. 2ピン JST-SH RTC バッテリコネクタ
11. ファンコネクタ
冷却ファン接続用4ピン JST-SH PWM ファンコネクタ
12. RJ45 Gigabit Ethernet ポート
ネットワークアクセス用
13. 2色LED インディケータ
赤：電源インジケータ、緑：動作状態インジケータ
14. Userボタン
GPIO21に接続
15. USBポート
USB 3.2 Gen1 高速インターフェース
16. デュアルMIPI インターフェース
DSIディスプレイ/CSIカメラ接続用
17. 40PIN GPIO
各種 HAT / HAT+ モジュール接続用

【資料】

・Wiki
