型番：WAVESHARE-34251

商品名：4G/5G対応CM5イーサRS485ベースボード(CM5-ETH-RS485-4G-BASE) WAVESHARE-34251

メーカー：WAVESHARE

マルツコード：
M3795-886
品質ランク：
A
取り寄せ先在庫数：
1個

2026/10/15 9:00 現在

出荷予定日：
2026/10/21
16:00
までのご注文で
2026/10/21
出荷
購入数量
個
1個以上
￥9,648.00
(税込￥10,612.00)
商品概要・商品スペック
商品概要・商品スペック

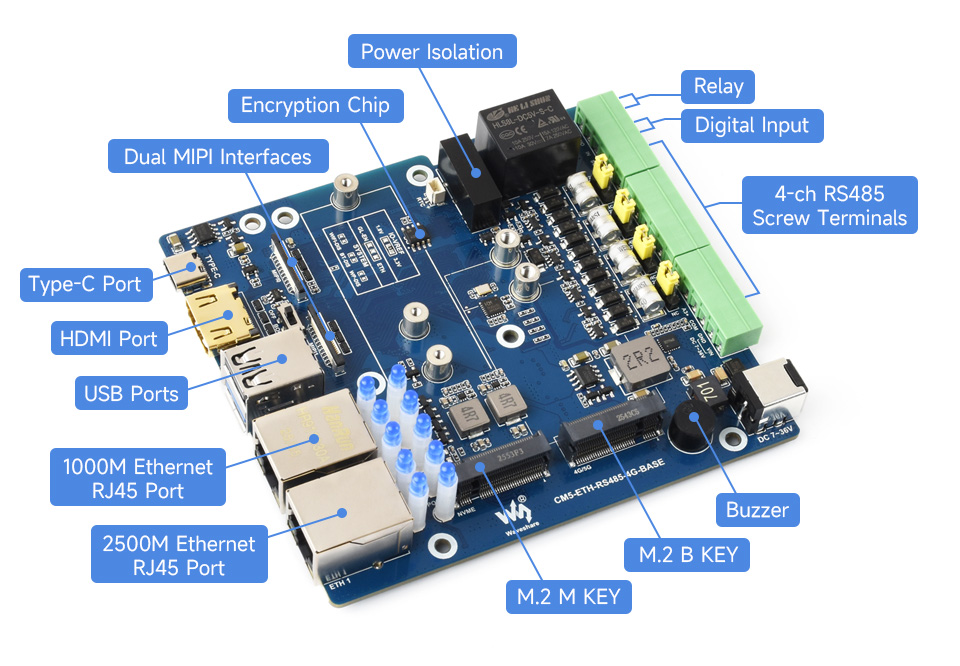

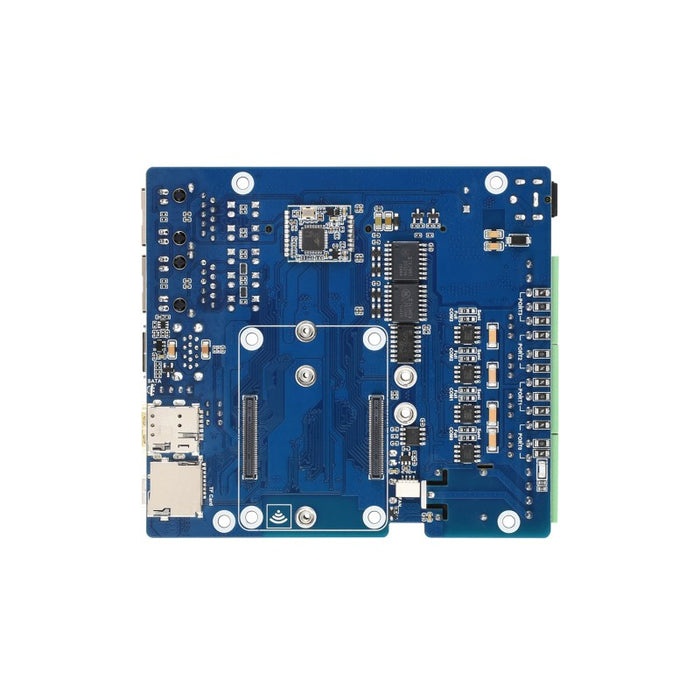

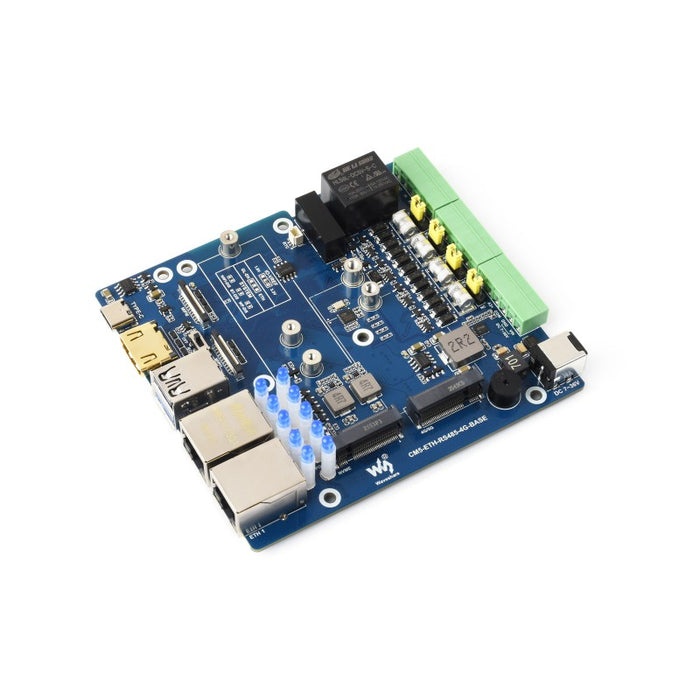

Raspberry Pi Compute Module 5用のイーサーネットベースボード


4G/5G通信モジュールに対応した、RS485を搭載したRaspberry Pi Compute Module 5(CM5)用のイーサーネットベースボードです。ギガビットと2.5ギガビットのデュアルイーサネット、4Kディスプレイ出力、デュアルMIPIインターフェース、USB 3.2 Gen1ポートに対応しています。

●特長

・イメージの書き込みやデバイスの電源供給用のUSBスレーブインターフェースとしてUSB Type-Cポートを使用可能。
・ボード上のUSBポート(USB 3.2 Gen1ポート＋USB 2.0ポート)の合計最大出力電流は2A。
・4Kディスプレイ出力は3つの独立したディスプレイに対応。
・M.2 Mキーインターフェース、NVMe SSDプロトコル(またはPCIeプロトコルAIモジュール)に対応。
・M.2 Bキーインターフェース、4G/5G通信モジュールに対応。
・絶縁型RS485チャンネル ×4 、 絶縁型デジタル入力 ×1、 絶縁型リレー(完全絶縁) ×1を装備。
・暗号化チップおよび制御可能なブザーを搭載。
・電源投入前にBOOTボタンを長押しして、USB Type-C経由でパソコンに接続するとフラッシュモードに入る。

【ご注意】
※4G/5G通信モジュールは別売です。
※USB Type-Cを使用してプログラミングを行う際は、他のデバイスを接続しないでください。電力が不足し、デバイスが認識されないことがあります。
※システムの電源が入っている間は、USBとHDMI以外のデバイスの接続や取り外しを行わないでください。

●仕様

CM5 ソケットCompute Module 5シリーズに適合
ネットワーク接続1000M Ethernet RJ45ポート ×1
2500M Ethernet RJ45 ポート ×1
USBUSB 2.0 ポート(Type-C) ×1
USB 2.0 ポート(Type-A) ×1
USB 3.2 Gen1 ポート(Type-A) ×1
ビデオHDMI ポート(4Kディスプレイ出力対応) ×1
M.2M.2 M KEY(PCIe Gen2/3 ×1)
2230 / 2242 / 2280 NVMe / AI モジュール対応
M.2 B KEY(4G / 5G 通信モジュール接続対応)
ストレージTF カードスロット(CM5 Lite(eMMC非搭載)用)
シリアルRS485 ×4
デジタル入力デジタル入力(入力電圧5～36V) ×1
リレー接点定格： 10A 250VAC/ 10A 30VDC
ファンヘッダ5V 4ピン JST-SH PWM ファンコネクタ
ブザー 1チャンネル制御可能ブザー
その他暗号化チップ搭載
電源入力7～36V 広範囲電圧 DC ジャック/スクリューターミナル
5V 5A Type-C ポート
寸法132.50×112.20×34.50mm

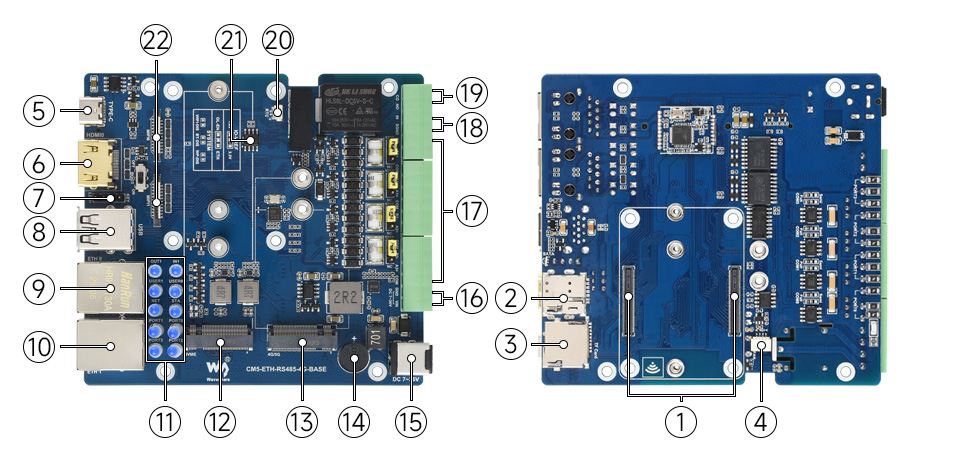

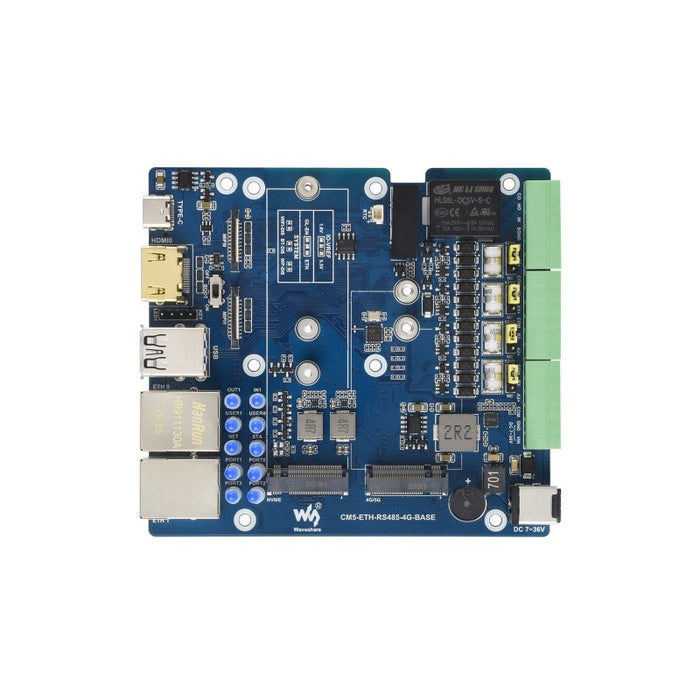

【CM5デュアルイーサネットベースボード説明図(製品関連資料を参照)】

1. CM5ソケット(Compute Module 5全種類に適合)
2. Nano SIMカードスロット
3. TFカードスロット(イメージ書き込み済みTFカード接続用(Liteモデルのみ))
4. 4ピンJST-SH PWMファンコネクタ(5V冷却ファン接続用)
5. プログラミング(eMMC書き込み または USB OTG用)
6. HDMIポート(4K出力対応)
7. ボタン/インジケータ拡張ピン
8. デュアルUSBポート(標準USB 2.0 ポート ×1、USB 3.2 Gen1 Type-A (最大5 Gbps) ×1)
9. 1000M Ethernet RJ45 ポート(10M/100M/1000Mネットワーク接続対応)
10. 2500M Ethernet RJ45 ポート(10M/100M/1000M/2500M ネットワーク接続対応)
11. インジケータ(各種インターフェース用ステータスインジケータ、ユーザ定義インジケータ ×2)
12. M.2 M key(2242/2230 NVMe SSDまたはAIモジュール対応)
13. M.2 B key(4G/5G通信モジュール接続対応)
14. ブザー
15. DC電源ジャック(5.5/2.1ジャック、DC7～36V電源に対応)
16. DC電源スクリューターミナル(DC7～36V電源に対応(DC電源ジャックとは同時接続しないこと))
17. RS485スクリューターミナル
18. デジタル入力スクリューターミナル(入力電圧：5～36V)
19. リレースクリューターミナル(接点定格：10A/250VAC、10A/30VDC)
20. RTCバッテリーピン(RTCチップ給電用互換RTCバッテリーを接続)
21. 暗号化チップ
22. デュアルMIPIインターフェース(DSIディスプレイ/CSIカメラ接続用)


【セット内容】
・CM5-ETH-RS485-4G-BASE本体 ×1
・ネジパック ×1

【資料】

・Wiki：CM5-ETH-RS485-4G-BASE
