型番：WAVESHARE-34552

商品名：GMSLカメラモジュール(1Mピクセル)WAVESHARE-34552

メーカー：WAVESHARE

マルツコード：
M3795-887
品質ランク：
A
取り寄せ先在庫数：
11個

2026/10/23 9:00 現在

出荷予定日：
2026/10/30
購入数量
個
1個以上
￥14,214.00
(税込￥15,635.00)
商品概要・商品スペック
商品概要・商品スペック

デシリアライザと連携して動作させるGMSLカメラ

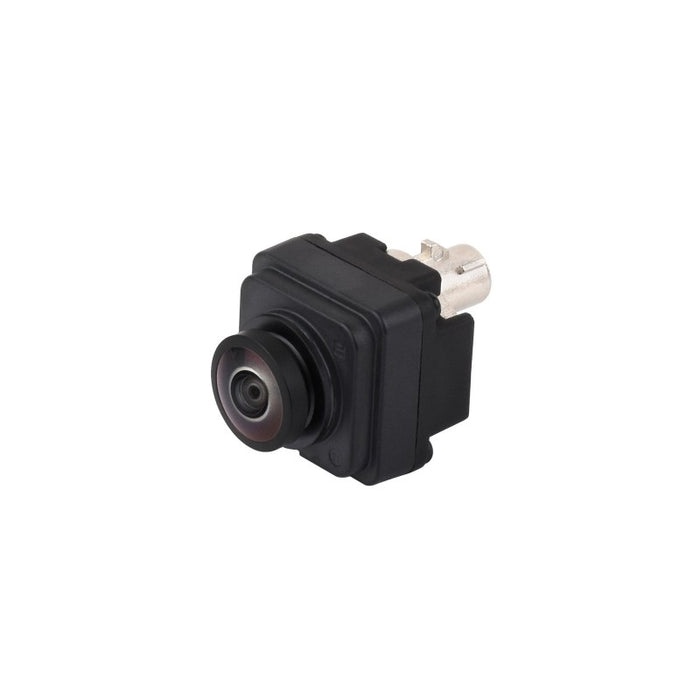

1Mピクセルの車載グレードCMOSイメージセンサと、MAXIM製GMSLシリアライザMAX96701を組み合わせたカメラモジュールです。プロ仕様の調整を施したISP(画像信号処理プロセッサ)を内蔵しており、安定した画質が得られます。筐体全体がIP67等級で、AA(アクティブアライメント)レンズを搭載しています。出荷前に1台ずつ精密にピントを合わせて接着固定しているため、車載用途などの過酷な環境に向いています。
GMSL(Gigabit Multimedia Serial Link)は、Maximが開発した、映像データ、制御信号、電源を1本の同軸ケーブルでまとめて伝送できる車載カメラ向けの規格です。MIPI CSIカメラの短いフラットケーブルと違い、メートル単位で離れた場所にカメラを置けます。

●仕様

センサモデル1.3MP RGGB
解像度1280×960
CMOSサイズ1/3.55インチ
画素サイズ3.0μm×3.0μm
レンズ視野196°(水平)×151°(垂直)
コア性能ISP内蔵
フレームレート1280×960 @30fps
出力フォーマットYUV422 @8ビット

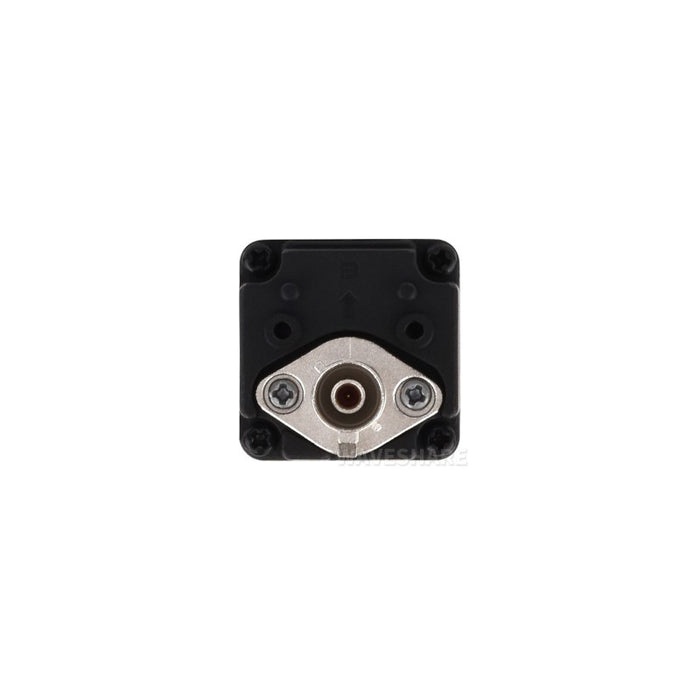

シリアライザコネクタGMSL(Fakra Ztype)
モデルMAX96701
I2Cアドレス0x80 (8ビットアドレス)
動作環境
動作電圧9～12V PoC
動作電流＜150mA@12V
動作温度－40℃～＋85℃
保護等級IP67


【ご注意】
※Raspberry Pi 5およびGMSLカメラ拡張ボードは別売です。


【セット内容】

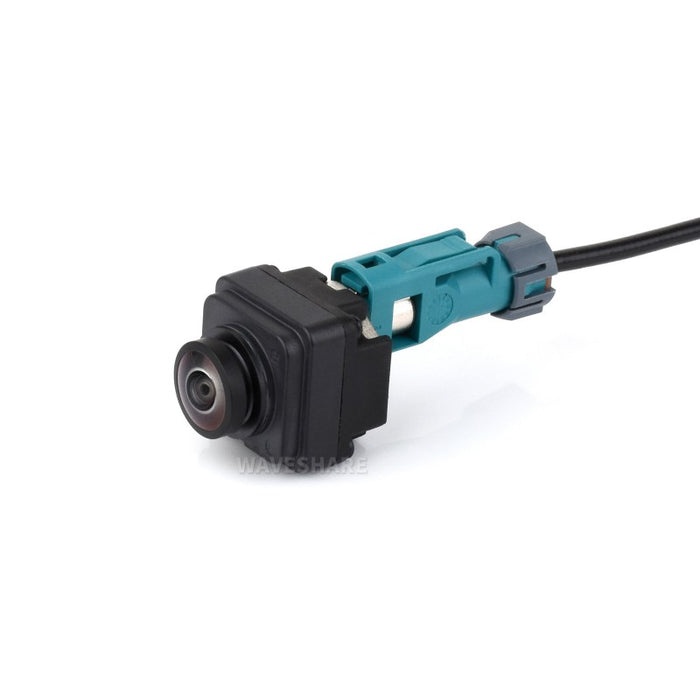

・1MP GMSLカメラモジュール ×1
・接続ケーブル(Fakra / 2m) ×1

【資料】

・Wiki：GMSL-1MP-Camera-A
・図面
