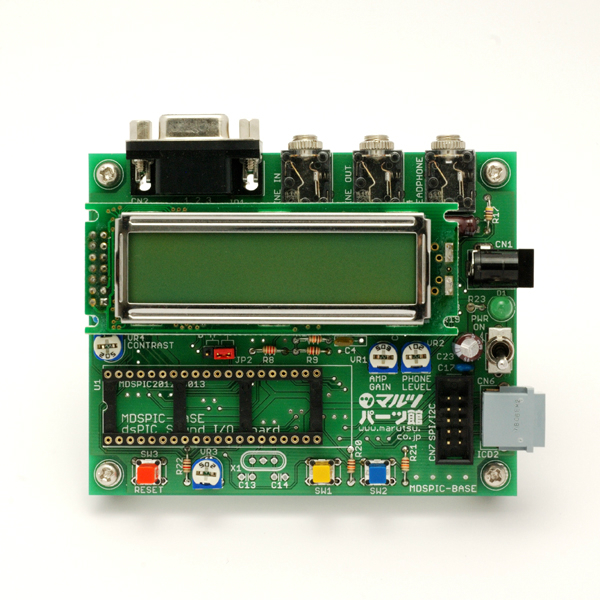

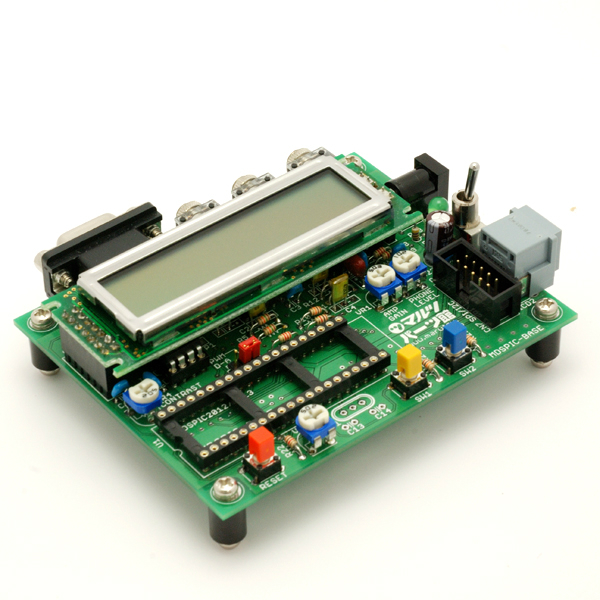

dsPICトレーニングボード(部品実装済)【MDSPIC-BASE】

dsPICトレーニングボード(部品実装済)【MDSPIC-BASE】

メーカー名:
型番:
MDSPIC-BASE
品質ランク:
M1
数量

1個以上
¥7,619.00
(税込¥8,380.00)
自社在庫数
8

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

dsPICトレーニングボード(部品実装済)【MDSPIC-BASE】の概要

■特長■
・標準構成でdsPICのA-DコンバータとPWM出力を使った音声入出力ができます。音声加工や各種ディジタル・フィルタの実験が可能です。
・キャラクタLCDモジュールを装備しており、各種パラメータや動作結果の表示に使用できます。
・オプションのD-Aコンバータ(Microchip社製 MCP4822)を使えば、高分解能でSN比が良い音声出力が可能です。※MCP4822は商品に付属しております。
・弊社製音声入出力ボード MSI3000 を接続できるので、より高精度なディジタル・フィルタの実験もできます。

■仕様■

・仕様可能マイコンボードトランジスタ技術2007年8月号付録基板
MDSPIC2012MDSPIC3013
・音声入出力3.5mmステレオ・ピンジャック、
ライン入力/ライン出力/ヘッドホン出力、各1系統
・シリアル通信D-sub9ピンコネクタ(メス)、RS-232Cレベル
・ユーザ・インターフェースキャラクタLCDモジュールx1、
タクト・スイッチx3、半固定抵抗入力x1
・デバッガ・インターフェイス6ピンモジュラージャック、MicroChip社製 MPLAB ICD2 を接続可能
・オプション機能12bit D-Aコンバータ(MCP4822)、水晶発振子によるクロック生成
・電源2.1mmDCジャック(センター+)、5V動作
・サイズ100[W]x80[D]mm(突起部含まず)

・CQ出版社のトランジスタ技術2007年9月付録基板と同一仕様です。
水晶発振子は付属しておりません。別途お買い求め下さい。
マイコンボードと接続するためのピンヘッダーは付属しておりません。別途お買い求めください。推奨ピンヘッダー[PIN40P1E]

■ご注意■
※同梱のD-subコネクタはインチネジ仕様です。
※トグルスイッチ取付、及び操作上のご注意
