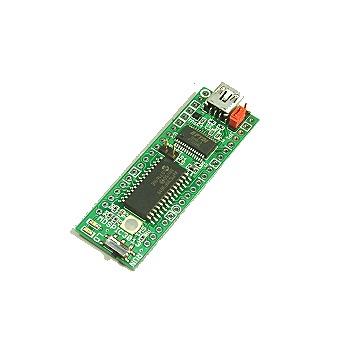

dsPICマイコンボード(MDSPIC2012機能拡張版)ソフトウェアCD-ROM無し【MDSPIC3013】 ※在庫限り品

dsPICマイコンボード(MDSPIC2012機能拡張版)ソフトウェアCD-ROM無し【MDSPIC3013】 ※在庫限り品

メーカー名:
型番:
MDSPIC3013
環境区分:
PbF
品質ランク:
M1

dsPICマイコンボード(MDSPIC2012機能拡張版)ソフトウェアCD-ROM無し【MDSPIC3013】の概要

■商品にソフトウェアは付属しておりません。商品にソフトウェアダウンロードページの案内を同梱しておりますのでそちらからダウンロードし、ご利用ください。

●特長
・出荷時にブートローダを書き込み済みですので、PICライタを用意する必要はありません。
・USB-シリアル変換ICを搭載しており、単体でUSBからプログラムをダウンロードできます。
・40ピンDIP-ICのように使用できるコンパクトサイズです。
・USBバスパワー動作が可能なので、別途電源を用意する必要がありません。
・PICライタによるプログラム書き込みも可能です。
・主要なピンはMDSPIC2012と同一配置です。

●仕様
・搭載デバイス :Microchip社製 dsPIC30F3013-30I/SO、FTDI社製 FT232RL
・処理能力 :30MIPS(内部クロック 120MHz)、内蔵RCオシレータで動作
・メモリ容量 :24KバイトROM(うち1.5kバイトをブートローダで使用)、2KバイトRAM、1KバイトEEPROM
・動作電圧 :5V単一、USBバスパワー動作可能
・サイズ :19[W]×58[D]mm(突起部含まず)
・主な搭載機能 :ブートローダ機能、USB-シリアル変換、モード切り替えスイッチ、LED


※ベースボードと接続するためのピンヘッダーは付属しておりません。別途お買い求めください。推奨ピンヘッダー[PIN40P1E]
