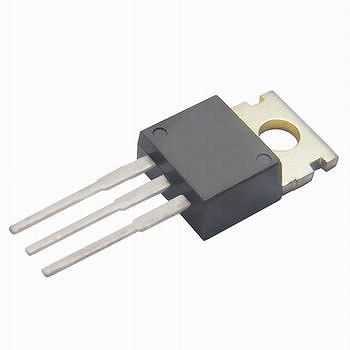

トランジスタ【2SA1010-AZ】 ※在庫限り品

トランジスタ【2SA1010-AZ】 ※在庫限り品

数量
1個以上
¥210.00(税抜)
100個以上
¥189.00(税抜)
200個以上
¥168.00(税抜)
500個以上
¥147.00(税抜)
自社在庫数
178
納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

●SW速度が速い(Vcc≒-50V/Ic=-5A時)
●2SC2334のトランジスタとコンプリメンタリが組める
●SWレギュレータ、DCDCコンバータ、高周波電力増幅器などのドライバとして最適
●飽和状態(ベース電流がいっぱい)でのVce間の電圧差(-0.6V)なので電圧降下が低い

【仕様】

パッケージTO-220AB
Vceo-100V
Ic-7.0A
Pc(Ta=25℃)1.5W
Pc(Tc=25℃)40W
hFE40〜200
fT(typ)
コンプリメンタリ2SC2334
NF(typ)
ton0.5μs
t-stg1.5μs
tf0.5μs
用途高耐圧SW
Vcbo-100V


■ダウンロード
Datasheet - Device
その他のルネサスエレクトロニクス社パッケージや製品情報はこちらからご覧いただけます→
Renesas Star Product
40858 0000000000143335 _*2472-00 2SA1010-AZ 回路図
