ERZV07D471
ZNRサージアブソーバ Dタイプ 470V
マルツコード：
M0004-1538
箱番号：
品質ランク：
S1
在庫のある営業所( 7営業所 )
自社在庫数：
167個
（ 2025/03/18 20:01 現在）

出荷予定日：
2025/3/19
数量
バリスタ電圧
1個以上
￥80.00
(税込￥88.00)

こちらからもご購入いただけます

1 個以上
¥91.00
(税込 ¥100.00)
　　　
納期：5営業日程度 　　　
確認する
5 個以上
¥77.00
(税込 ¥84.00)
　　　
納期：お問合せ下さい 　　　
確認する

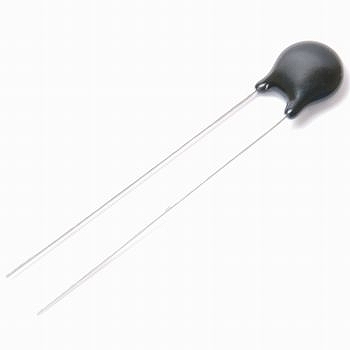

ZNRサージアブソーバ Dタイプ 470V【ERZV07D471】

の概要
バリスタ電圧470V(標準)、最大回路電圧300Vrms（AC）、制限電圧775V（Ip=10A）のサージアブソーバー（酸化亜鉛バリスタ）です。
AC100〜220Vの線間、線−大地間用です。
端子間の電圧がバリスタ電圧を超えると急に電流が流れる性質がありサージ電圧が加わったときに端子間の電圧を制限します。電圧は制限できてもサージ電流は流れるので過大電流を防ぐためには電流ヒューズと併用し回路を遮断します。
また素子には寿命がありサージ電流が流れる度に少しずつ劣化します。(規定の波形のパルス電流でピーク100A時、10^4〜10^5回オーダーの寿命)
サージ電流が大きいほど、持続時間が長いほど寿命が短くなります。雷など突発的なサージ対策用と考えた方が良いでしょう。

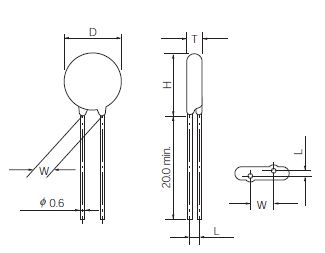

【仕様】
取付ピッチ5.0mm±1.0mm
最大定格/最大許容回路電圧AC300Vrms
最大定格/DC385V
最大定格/サージ電流耐量1750
最大定格/エネルギー耐量30J
最大定格/定格パルス電力0.25W
最大制限電圧775V
静電容量［参考値］100pF
バリスタ電圧定格470V
入数1個
