小形トグルスイッチ【ET425N12-Z】

小形トグルスイッチ【ET425N12-Z】

メーカー名:
型番:
ET425N12-Z
環境区分:
RoHS対応
品質ランク:
M1
数量

1個以上
¥1,270.00
(税込¥1,397.00)
50個以上
¥1,207.00
(税込¥1,327.00)
自社在庫数
2

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

小形トグルスイッチ【ET425N12-Z】の概要

取り付けねじM12(穴径φ12.5)、大電流のシリーズです(Etx**の**が大きいほど許容電流が大きくなります)


【仕様】
・操作部形状:小型
・極数:4極
・スイッチ特性:ON-ON
・端子部形状:はんだ端子
・定格:AC125V-25A・AC250V-15A
・実装:
・接触抵抗:20mΩ(max)
・耐電圧:AC1500V(1分間)
・絶縁抵抗:100MΩ(min)
・機械的開閉耐久性:
・電気的開閉耐久性:20000回
・レバー倒れ角度:30°±8°
・使用温度範囲:
・備考:

トグルスイッチの動作や用語を詳しくご紹介!
詳しくはこちらのバナーをクリック→

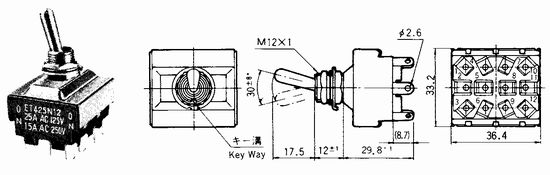

47327 0000000200150981 #G-264 ET425N12-Z 回路図
