SW型プラスチックケース【SW-40S】

SW型プラスチックケース【SW-40S】

メーカー名:
型番:
SW40S
環境区分:
RoHS対応
品質ランク:
M1
数量
幅x高さx奥行き

自社在庫数
130
2024/11/07 12:29 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥90.00
(税込¥99.00)

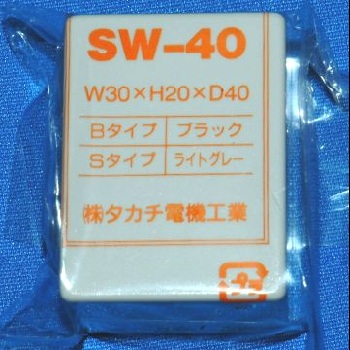

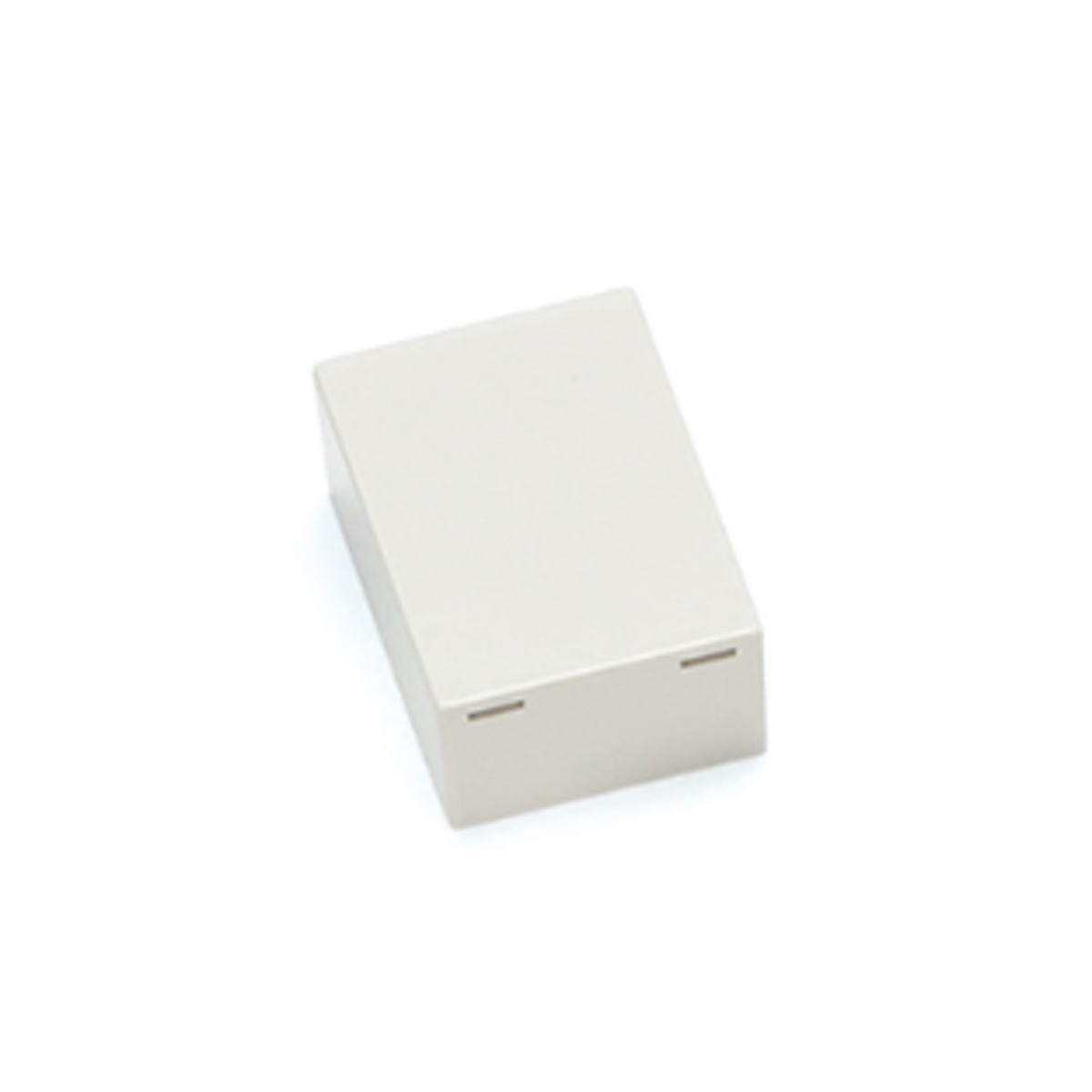

SW型プラスチックケース【SW-40S】の概要

システマティックな製品構成の汎用プラスチックケースです。
通常は基板の大きさをケースに合わせるかその逆のどちらかですがSWシリーズのケースにはピッタリサイズの専用基板が用意されています。
スペーサーなど小物部品も用意されており試作品で希望の寸法にしたい時など加工に煩わされることなく迅速に製作することができます。また、シリーズにはシールド塗装仕様や難燃性仕様の製品もラインアップされています。

【仕様】
・高さ:20mm
・幅:30mm
・奥行:40mm
・色:ライトグレー

■オプション品・関連商品一覧

サイズ
W×H×D
多用途
[ブラック]
多用途
[ライトグレー]
超耐熱 難燃性 シールド
[未塗装]
シールド
[黒塗装]
適合
PbF基板
基板押さえ
スポンジ
10×10×15 SW-15B SW-15S - - - - - -
15×15×20 SW-20B SW-20S SW-T20B SW-N20G ESW-20M ESW-20B TNF11-16 UR-20
20×18×30 SW-30B SW-30S - SW-N30G ESW-30M ESW-30B TNF15-25 UR-30
30×20×40 SW-40B SW-40S SW-T40B SW-N40G ESW-40M ESW-40B TNF25-35 UR-40
35×25×50 SW-50B SW-50S - SW-N50G - - TNF29-44 UR-50
36×11×53 SW-53B SW-53S - - - - TNF29-44 UR-50
40×20×55 SW-55B SW-55S SW-T55B SW-N55G ESW-55M ESW-55B TNF34-49 UR-55
18×17×60 SW-60B SW-60S - - - - - -
45×25×65 SW-65B SW-65S - SW-N65G ESW-65M ESW-65B TNF39-59 UR-65
50×30×75 SW-75B SW-75S SW-T75B SW-N75G ESW-75M ESW-75B TNF44-69 UR-75
60×40×85 SW-85B SW-85S - SW-N85G - - TNF53-79 -
25×21×90 SW-90B SW-90S - - - - - -
58×18×95 SW-95B SW-95S SW-T95B SW-N95G - - TNF52-89 -
65×35×100 SW-100B SW-100S SW-T100B SW-N100G - ESW-100B TNF59-94 -
60×24×120 SW-120B SW-120S - SW-N120G - - TNF53-114 -
70×40×125 SW-125B SW-125S - SW-N125G - - TNF63-119 -
40×25×130 SW-130B SW-130S - SW-N130G - - TNF89-124 -

4750 0000000200000655 AW-049 SW40S

営業所在庫状況

好評発売中
営業所 在庫数
仙台営業所 3個
秋葉原営業所 10個
西東京営業所 4個
静岡営業所 9個
浜松営業所 8個
名古屋営業所 5個
金沢営業所 4個
福井営業所 4個
